Oleopass P, separator naftnih derivata klase I sa obilaznim vodom, je projektovan za ugradnju u tlo izvan objekata, za tretman oborinskih voda sa površina gdje može doći do pojave zauljenih čestica ili u svrhu zadržavanja prilikom prosipanja naftnih derivata radi zaštite okolnih površina.
Nije moguće koristiti separator sa obilaznim vodom za tretman otpadnih voda nastalih od industrijskih procesa, praonica automobila, spiranja ostalih zauljenih površina kao što su benzinske stanice. U zavisnosti od klase nosivosti i nazivne veličine, ugradbena dubina uljevne cijevi varira od 450 do 2000 mm. Separatori naftnih derivata se isporučuju sa poklopcima za klase nosivosti A15, B125 i D400 u skladu sa EN 124.

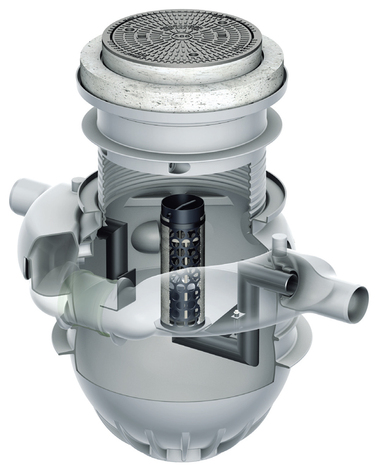

ACO Oleopass P
Separator naftnih derivata od polietilena za ugradnju u tlo
- U skladu sa BAS EN 858
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Uljevni i izljevni elementi od polietilena
- Sa izvadivim koaliscentnim filterom
- Plovak sa automatskim zatvaranjem, baždaren na gustinu tečnosti: 0,9 g/cm3
- Sa obilaznim vodom od polietilena

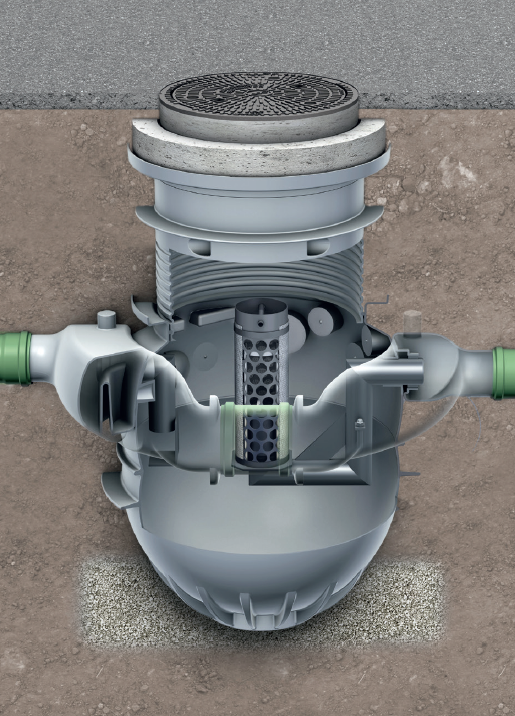

Primjer ugradnje na slici prikazuje ugradnju ACO Oleopass P NG 3 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Ukupan protok (l/s) | Zapremina taložnika (l) | Zapremina izdvojenog ulja (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 3 | DN 200 | 15 | 450 | 240 | 775 | 200 | 1377 | 1020 | 950 | 90 |
| NG 3 | DN 200 | 15 | 670 | 240 | 995 | 200 | 1594 | 1230 | 1160 | 106 |
| NG 3 | DN 200 | 15 | 950 | 240 | 1280 | 200 | 1865 | 1500 | 1430 | 107 |
| NG 6 | DN 250 | 30 | 660 | 235 | 970 | 250 | 1594 | 1210 | 1140 | 114 |
| NG 6 | DN 250 | 30 | 1210 | 235 | 1525 | 250 | 2129 | 1740 | 1670 | 124 |
| NG 8 | DN 250 | 50 | 820 | 260 | 1250 | 250 | 1865 | 1470 | 1400 | 104 |
| NG 10 | DN 250 | 50 | 1080 | 260 | 1615 | 250 | 2129 | 1740 | 1670 | 130 |

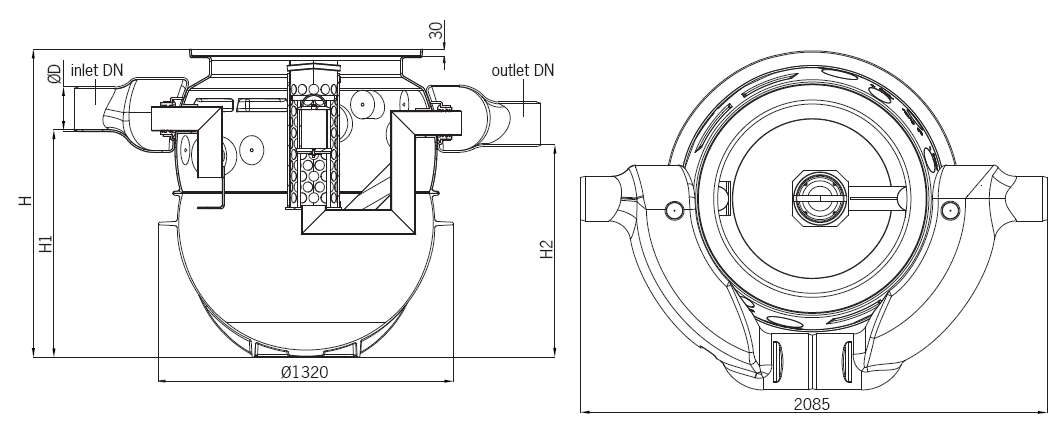

| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Oleopass P NG 3/15 SF 300 | 3903.81.00 | |
| ACO Oleopass P NG 3/15 SF 650 | 3913.81.00 | |
| ACO Oleopass P NG 3/15 SF 900 | 3923.81.00 | |
| ACO Oleopass P NG 6/30 SF 600 | 3906.81.00 | |
| ACO Oleopass P NG 6/30 SF 1200 | 3916.81.00 | |
| ACO Oleopass P NG 8/50 SF 800 | 3908.81.00 | |
| ACO Oleopass P NG 10/50 SF 1000 | 3910.81.00 |
