ACO Oleopator P, separator naftnih derivata klase I, je projektovan za ugradnju u tlo izvan objekata, za tretman otpadnih voda nastalih iz industrijskih procesa ili oborinsku vodu sa površina gdje može doći do pojave zauljenih čestica ili u svrhu zadržavanja prilikom prosipanja naftnih derivata radi zaštite okolnih površina.
U zavisnosti od klase nosivosti i nazivne veličine, ugradbena dubina uljevne cijevi varira od 450 do 2000 mm. Separatori naftnih derivata se isporučuju sa poklopcima za klase nosivosti A15, B125 i D400 u skladu sa EN 124.

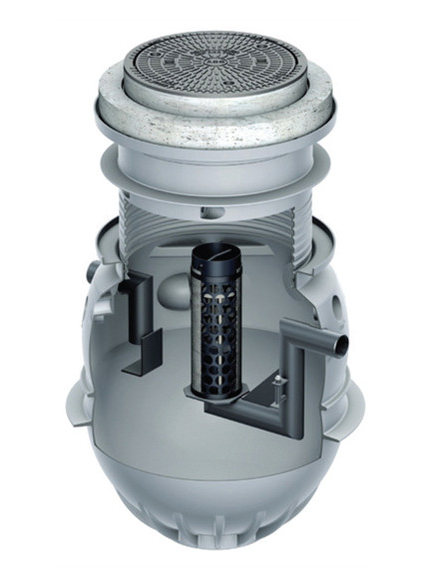

ACO Oleopator P
Separator naftnih derivata od polietilena za ugradnju u tlo
- U skladu sa BAS EN 858
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Uljevni i izljevni elementi od polietilena
- Sa izvadivim koalescentnim filterom
- Plovak sa automatskim zatvaranjem, baždaren na gustinu tečnosti od 0,9 g/cm3

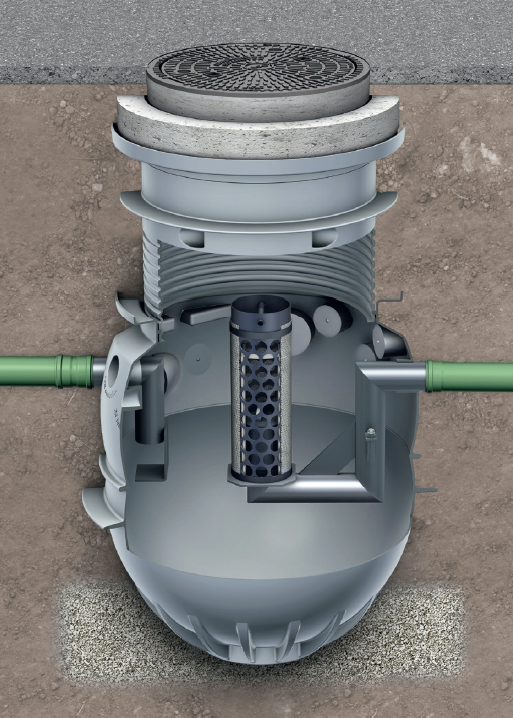

Primjer ugradnje na slici prikazuje ugradnju ACO Oleopator P NG 3 sa poklopcem za klasu nosivosti B125.

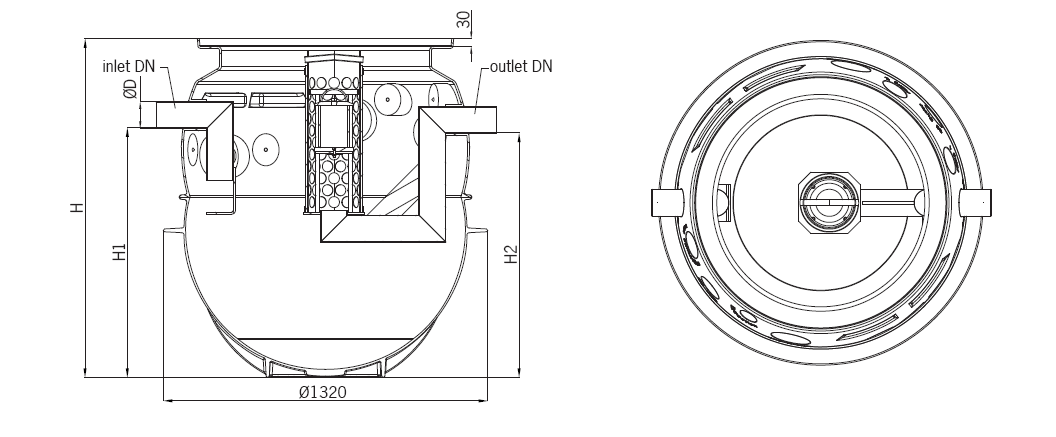

Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojenog ulja (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | Težina (kg) |
---|---|---|---|---|---|---|---|---|---|
NG 3 | DN 100 | 450 | 240 | 775 | 110 | 1377 | 1020 | 1000 | 67 |
NG 3 | DN 100 | 670 | 240 | 995 | 110 | 1594 | 1230 | 1210 | 83 |
NG 3 | DN 100 | 950 | 240 | 1280 | 110 | 1865 | 1500 | 1480 | 84 |
NG 6 | DN 150 | 660 | 235 | 970 | 160 | 1594 | 1210 | 1190 | 91 |
NG 6 | DN 150 | 1210 | 235 | 1525 | 160 | 2129 | 1740 | 1720 | 101 |
NG 8 | DN 150 | 820 | 260 | 1250 | 160 | 1865 | 1480 | 1460 | 94 |
NG 10 | DN 150 | 1080 | 260 | 1615 | 160 | 2129 | 1740 | 1720 | 105 |
Opis artikla | Broj artikla | Tehnički crtež |
---|---|---|
ACO Oleopator P NG 3 SF 300 | 3903.80.00 | |
ACO Oleopator P NG 3 SF 650 | 3913.80.00 | |
ACO Oleopator P NG 3 SF 900 | 3923.80.00 | |
ACO Oleopator P NG 6 SF 600 | 3906.80.00 | |
ACO Oleopator P NG 6 SF 1200 | 3916.80.00 | |
ACO Oleopator P NG 8 SF 800 | 3908.80.00 | |
ACO Oleopator P NG 10 SF 1000 | 3910.80.00 |
