ACO Poklopci šahtova


Odabir proizvoda s obzirom na vrstu objekta
Autoceste

> 29.000 vozila na dan
~30% udio kamiona

Rezidencijalne zone

< 1.000 vozila na dan
< 2% udio kamiona

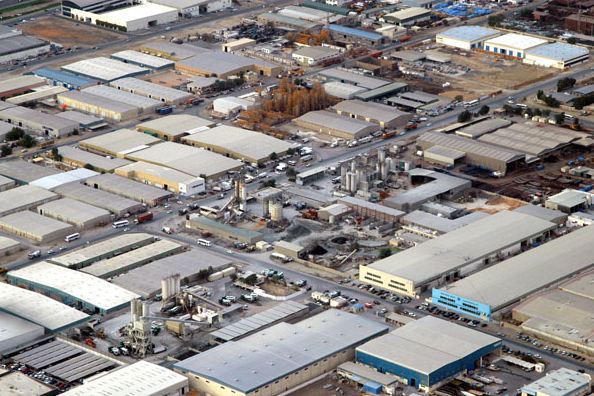

Industrijske zone

> 3.000 vozila na dan
~80% udio kamiona

Komercijalne zone

> 4.000 vozila na dan
~5% udio kamiona

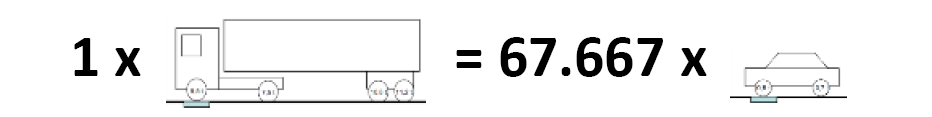

1 šleper vrši isti uticaj kao 68.000 putničkih vozila!

Manje opterećenja na glavu šahta:

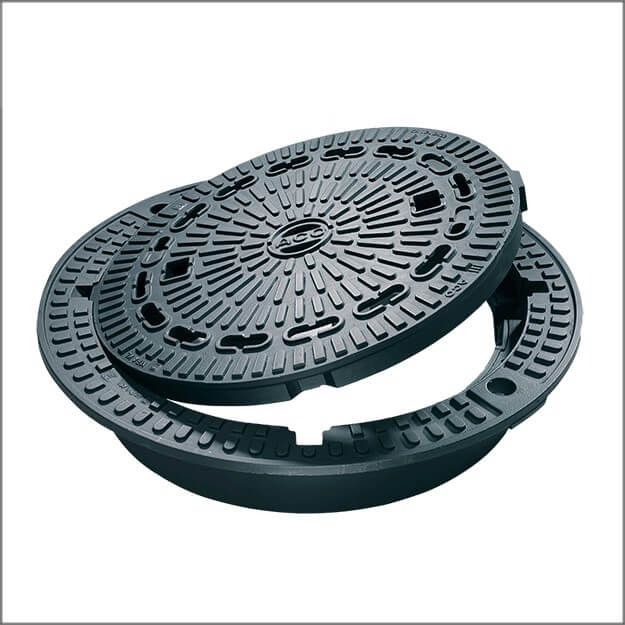

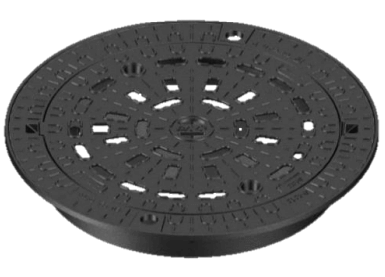

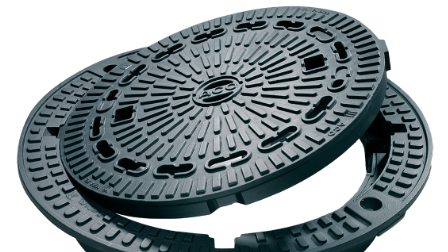

Bituplan ram

Nepromjenjeni odnosi između rama i okolnog asfalta je savršena definicija ACO Passavant Guss Bituplan rama. Uvažavajući uvećan intenzitet saobraćaja i zahtjev za visokom izdržljivošću i trajnošću, Bituplan je uvijek pravo rješenje.

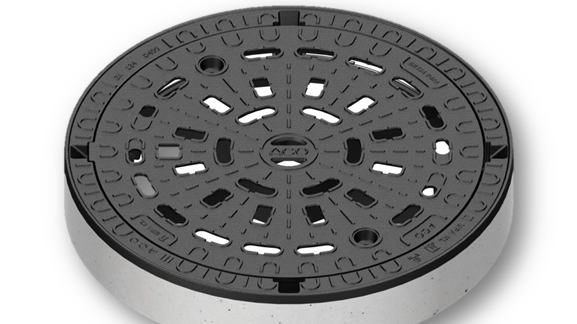

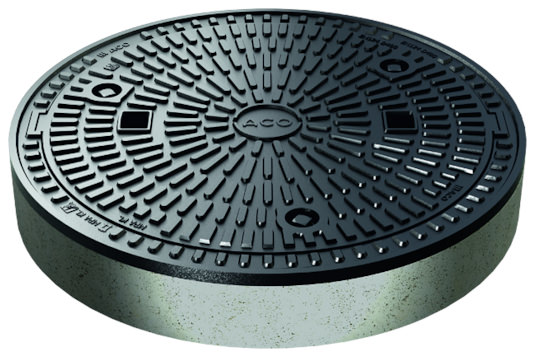

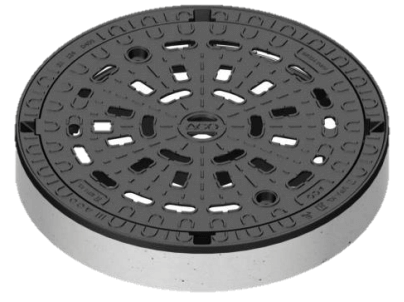

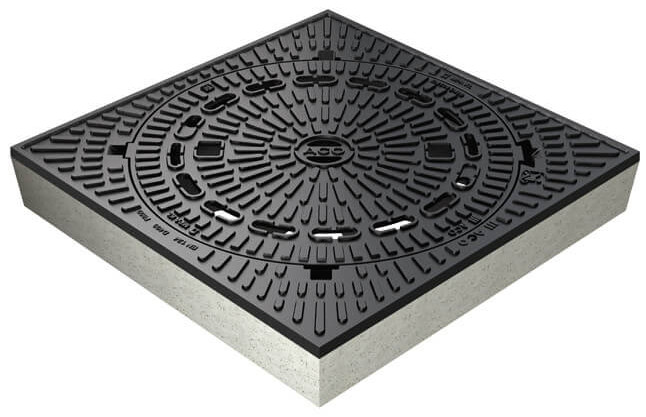

Lift ram

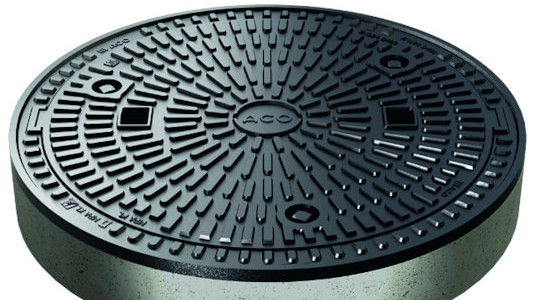

Kombinacija livenog željeza i betona je već dugo vremena dokazano rješenje u polju standardne ugradnje poklopaca šahtova. Beton koji se koristi za ram odgovara čvrstoći na pritisak C 35/45 i klasificiran je najviše na skali uslova izloženosti na smrzavanje-odmrzavanje.

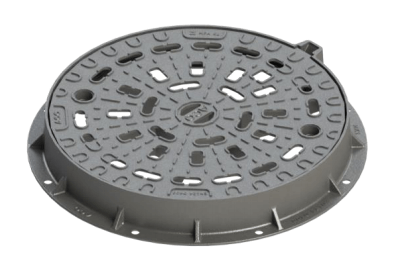

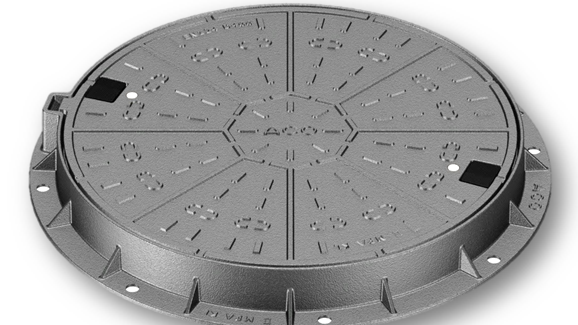

Fix ram

Jednostavan ram koji odgovara većini zadatih situacija u infrastrukturi je fix ram. Ne samo u malteru nego i dodatno fiksiran na glavu šahta.

Kako odabrati pravi poklopac?
  • Profilisanje 3 mm
  • Veoma lagan poklopac
  • Ventilisan/neventilisan
  • Opcija sa šarkom
  • Profilisanje 3 mm
  • Zaštita od krađe
  • Ventilisan/neventilisan
  • Profilisanje 5 mm
  • Otvori za podizanje
  • Ventilisan/neventilisan

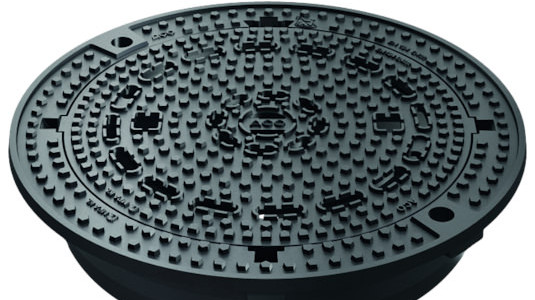

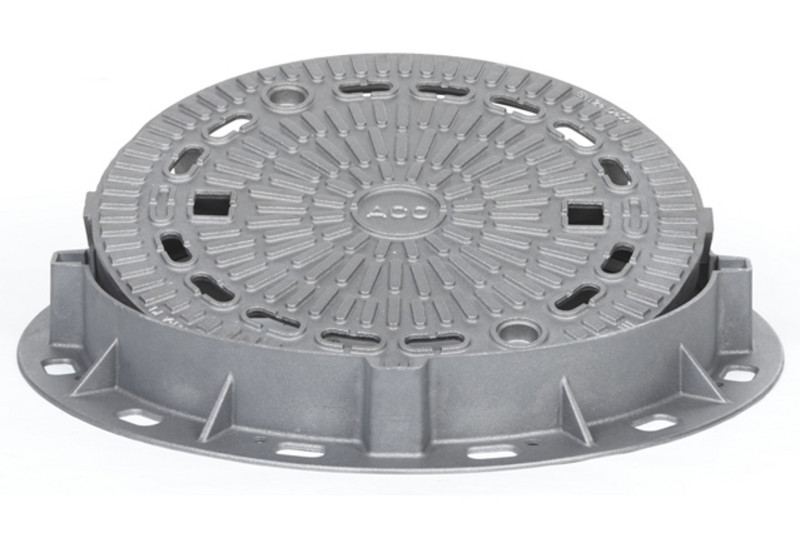

CityTop Q, CityTop S, CityTop P i MultiTop plus poklopci su osigurani u ramu sistemom zaključavanja da bi se izbjeglo otvaranje i/ili neprimjereno pomjeranje. Bezvijčani sistem zaključavanja osmišljen je i testiran da izdrži najviše vertikalne sile podizanja. Nasuprot vijcima ili integrisanoj šarci ACO sistem osiguranja poklopca u ramu osigurava trajno i pouzdano održavanje.

ACO je certificiran
Prema standardu BAS EN 124

ACO je certificiran u skladu sa DIN EN ISO 9001:2000 sa kvalifikacijama proizvoda vezanim za proizvođača. Dodatno, fabrički nadzor osigurava usklađenost sa propisima o usklađenosti sa BAS EN 124 koji pokriva odljevke za uličnu ugradnju i proizvode za tehnologiju odvodnje. Standardi za proizvode su zajednička baza za sve vezane učesnike:

  • Proizvođač
  • Nezavisno certifikacijsko tijelo
  • Projektant/arhitekt
  • Korisnik

EN 124:1994 je evropski standard za „Poklopci na šahtovima i kanalizacionim otvorima za saobraćajne i pješačke zone”. Ovaj standard primjenjiv je na slivnim rešetkama i poklopcima šahtova svijetlog otvora do i uključujući 1000 mm.
Za slivne rešetke i poklopce šahtova ovaj standard uspostavlja sljedeće:

  • Konture
  • Klase
  • Materijale
  • Zahtjeve pri dizajniranju
  • Zahtjeve pri testiranju
  • Procjenu usklađenosti
  • Označavanje
  • Kontrolu kvaliteta

U mnogim evropskim zemljama postoje dodatni zahtjevi za poklopce šahtova i slivne rešetke, u Njemačkoj je to DIN 1229. tako da pozivanje na DIN EN 124 podrazumijeva sve zahtjeve oba standarda EN124 i DIN 1229. Da bi se postigla usklađenost sa standardom DIN EN 124, od strane proizvođača moraju biti ispunjeni svi zahtjevi za izgledom i karakteristikama proizvoda te odobreni i certificirani od strane akreditovanog, nezavisnog certifikacijskog tijela. Samo početni test ne osigurava da se nivo kvaliteta proizvoda kontinuirano održava. Dužnost proizvođača je da poduzme kontinuiranu kontrolu kvaliteta i da je redovno verificira kod akreditovanog, nezavisnog certifikacijskog tijela. Projektant, arhitekt i korisnik bi trebali odobriti usklađenost proizvoda sa standardom kao i pouzdanost proizvođača i njegove fabričke kontrole kvaliteta. Projektant i korisnik su odgovorni za specificiranje proizvoda sa potpunom usklađenošću sa standardom radi garantovanja bezbjednosti saobraćaja, pouzdanosti, sigurnosti i trajnosti.

Označavanje:

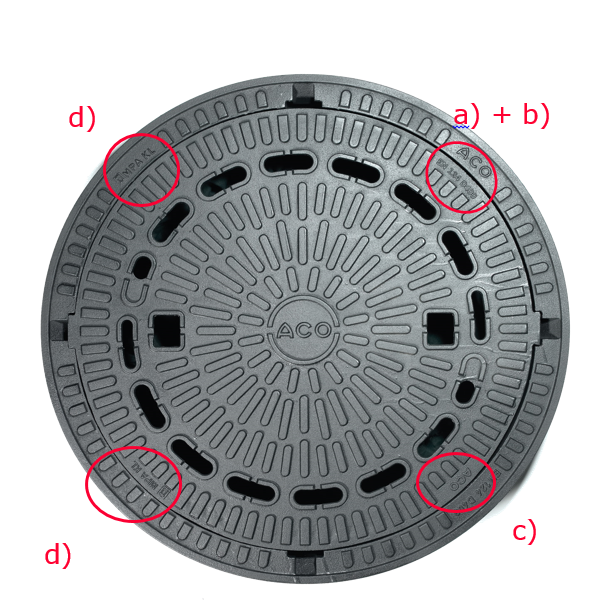

Proizvodi u skladu sa BAS EN 124 trebaju biti označeni kako slijedi:

a) broj standarda, npr. EN 124
b) odgovarajuća klasa (npr. D 400)
c) naziv i/ili identifikacijska oznaka proizvođača i fabrike (može biti navedeno u kodu)
d) naziv ustanove koja je izvršila certifikaciju

Može biti navedeno i slijedeće:
e) dodatne oznake vezane za namjenu poklopca;
f) naziv proizvoda ili kataloški broj

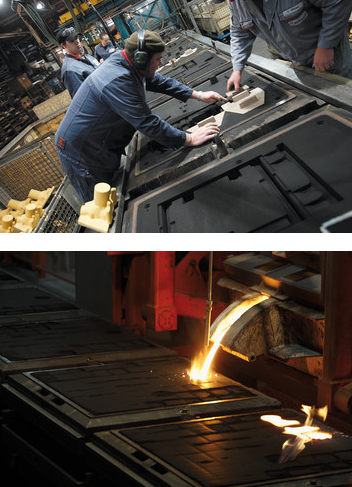

Karakteristike livenog željeza

Liveno željezo već vijekovima se uspješno koristi u izradi građevinskih proizvoda i prihvaćen je kao pouzdan izbor materijala i kao visoko otporan na koroziju. Dvije porodice livenog željeza dokazale su se kao trajne i izdržljive u izradi uličnih poklopaca i slivnih rešetki:

  • Lijevano željezo s grafitom izlučenim u obliku listića ili lamela (sivi lijev GG) EN-GJL prema DIN EN 1561
  • Lijevano željezo s kugličnim grafitom (nodularni lijev GGG) EN-GJS prema DIN EN 1563

ACO je u prilici da sa velikom fleksibilnošću proizvodi i procesuira oba materijala na vrlo ekonomičan način. Programi za 3D modeliranje, kompjuterizovani procesi u fabrici i simulacije opterećenja doprinose razvoju proizvoda prema posljednjoj riječi tehnologije. Zbog toga ACO proizvodi nisu ovisni o materijalu i čine optimalno rješenje za svaku primjenu.

Premazi i svjesnost o uticaju na okoliš

Poklopci šahtova izrađeni od livenog željeza mogu biti sa premazom ili bez. Premazi služe samo u estetske svrhe i nisu u svojstvu zaštite od korozije. Liveno željezo samo po sebi je izuzetno otporno na koroziju s obzirom da željezne legure prirodno stvaraju sloj (patinu) uzrokovanu oksidacijom. Za razliku od čelika, lijevano željezo ne korodira kontinuirano u strukturu materijala. Na zahtjev, ACO isporučuje proizvode premazane ekološkim premazom na bazi vode sa manje od 5% otapala. Zbog očuvanja okoliša i zaštite zdravlja ne koriste se bitumenski premazi ni premazi koji sadrže PAH (Polycyclic Aromatic Hydrocarbons).


Karakteristike materijala
Liveno željezo sa lamelarnim grafitom (sivi liv GG) EN-GJL prema normi DIN EN 1561
Visoka otpornost na koroziju uzrokovanu vodom, sredstvima za otapanje leda i djelovanjem okoline
Visoka čvrstoća na pritisak 600 do 1080 N/mm²
Izvanredna karakteristika prigušivanja vibracija
Čvrstoća na istezanje 100 do 350 N/mm²
Manje istezanje pri lomu, manja elastična deformacija
Na osnovu ovih karakteristika, sivi liv je idealni materijal za ram poklopca kanalizacionih okana i slivnih rešetki
Liveno željezo sa kugličnim grafitom (nodularni liv GGG) EN-GJS prema normi DIN EN 1563
Visoka otpornost na koroziju uzrokovanu vodom, sredstvima za otapanje leda i djelovanjem okoline
Visoka čvrstoća na pritisak 700 do 1150 N/mm²
Ograničene karakteristike prigušivanja vibracija
Visoka čvrstoća na istezanje 300 do 900 N/mm²
Veliko istezanje pri lomu, velika elastična deformacija
Na osnovu ovih karakteristika, nodularni liv je optimalni materijal za proizvodnju lakših i visoko opterećenih poklopaca za kanalizaciona okna i slivne rešetke

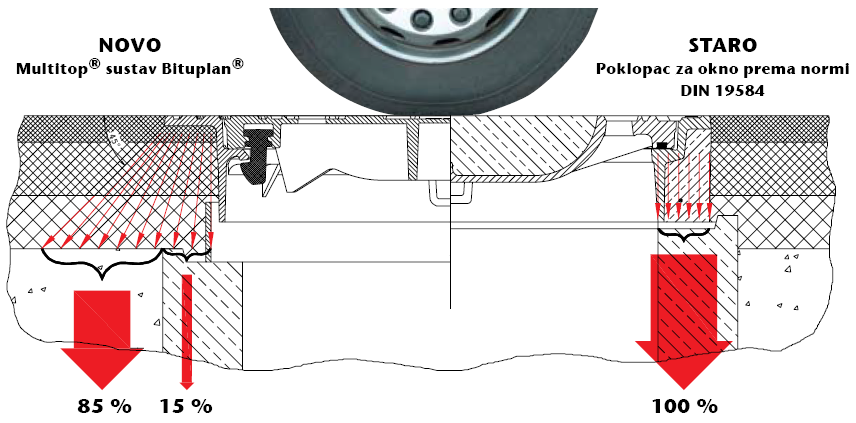

  • Samonivelirajući BITUPLAN® ram za vertikalno slijeganje poklopca u ravan sa habajućim slojem asfalta
  • Izbjegava se direktan prijenos sila na okno
  • Trajni PEWEPREN® uložak od sintetičkog elastomera
  • Pouzdano postavljanje poklopca zahvaljujući dodatnim stabilizacijskim utorima
  • Moguća ugradnja dodatne opreme protiv krađe
  • Samonivelirajući ram sa maksimalnom čvrstoćom na pritisak od 1,6 N/mm²
  • Sigurno namještanje poklopca zahvaljujući dodatnom stabilizacijskom žlijebu
  • Lagana ugradnja i u slučaju zamjene sa 120 mm ramom
  • Dugotrajan PEWEPREN amortizacijski uložak
  • Razdvojena konstrukcija kanalizacionog okna i poklopca sa ramom
  • Bez osjetljive spojne fuge
  • Rasterećenje kanalizacionog okna od prekomjernog pritiska
  • Smanjenje buke i pojave pukotina u asfaltu
  • Fleksibilna visina ugradnje od 130 do 200 mm
  • Vanjske dimenzije 780 mm
  • Mogućnost adaptacije na promjene visine saobraćajnice usljed temperaturnih promjena
  • Sigurno namještanje poklopca zahvaljujući dodatnom stabilizacijskom žlijebu
  • Beton odgovara čvrstoći na pritisak C 35/45 i klasificiran je najviše na skali uslova izloženosti na smrzavanje-odmrzavanje.
  • Dugotrajan PEWEPREN amortizacijski uložak
  • Sigurno namještanje poklopca zahvaljujući dodatnom stabilizacijskom žlijebu
  • Lagana ugradnja i u slučaju zamjene sa 100 mm fiksnim ramom
  • Dugotrajan PEWEPREN amortizacijski uložak
  • Sigurno namještanje poklopca zahvaljujući dodatnom stabilizacijskom žlijebu
  • Beton odgovara čvrstoći na pritisak C 35/45 i klasificiran je najviše na skali uslova izloženosti na smrzavanje-odmrzavanje.
  • Dugotrajan PEWEPREN amortizacijski uložak
  • Sigurno namještanje poklopca zahvaljujući dodatnom stabilizacijskom žlijebu
  • Lagana ugradnja i u slučaju zamjene sa 75 mm fiksnim ramom
  • Dugotrajan PEWEPREN amortizacijski uložak
  • Sigurno namještanje poklopca zahvaljujući dodatnom stabilizacijskom žlijebu

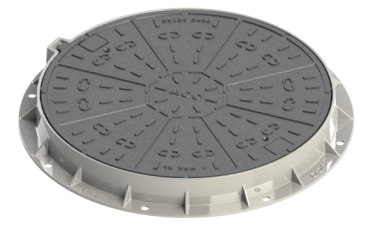

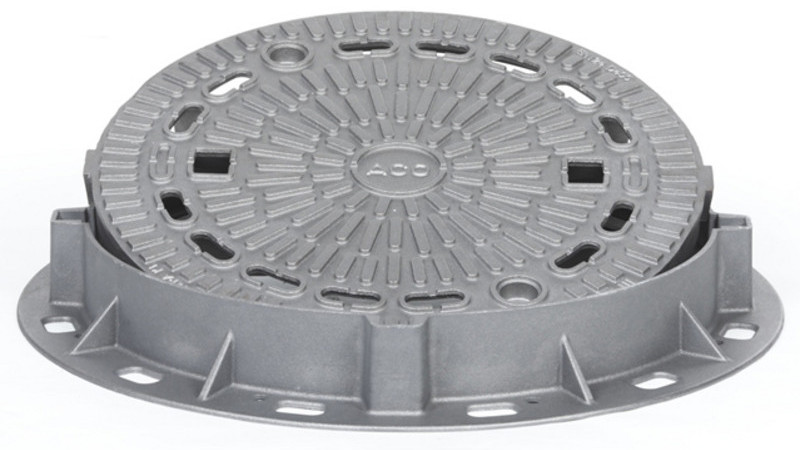

  • Specijalno izveden CityTop Q element za zaključavanje
  • Lagan za manipulaciju, težina poklopca 25 kg
  • Mašinski obrađene površine nalijeganja poklopca u ram

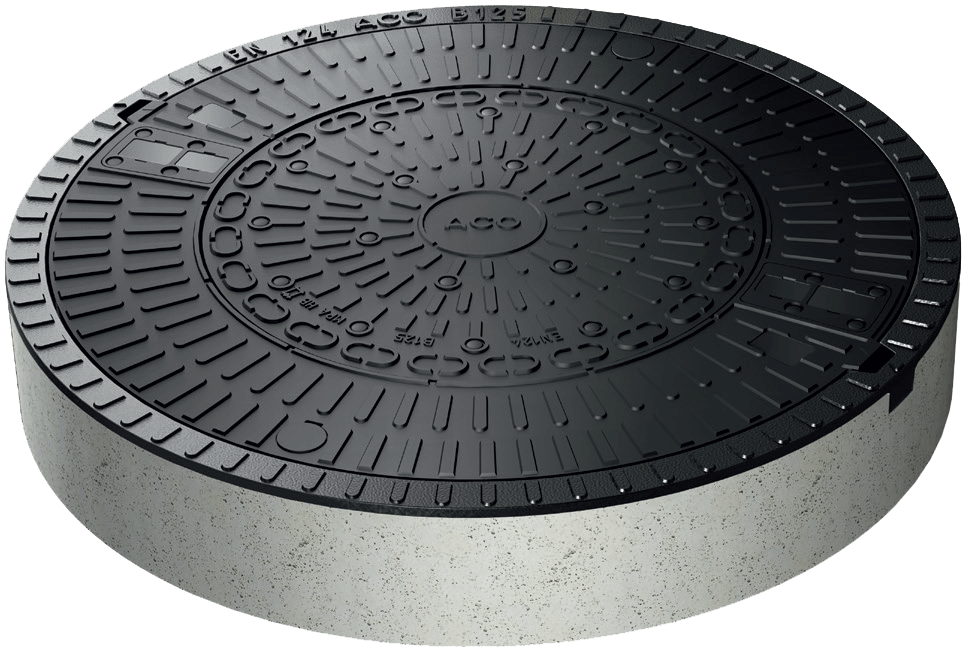

  • Lagan, masa samog poklopca 9 kg
  • Postojan izgled
  • Lagano i sigurno rukovanje
  • Visoka čvrstoća polipropilena
  • BEKU okvir - polipropilenski okvir obložen betonom
  • Klasa nosivosti B125 u skladu sa BAS EN 124
  • Površinska vodotijesnost (plinotijesnost kod fekalne i nefekalne kanalizacije koja nije pod pritiskom)
