Powerslot Png Hero

ACO DRAIN® PowerSlot

Prednosti proizvoda:

  • moguća ugradnja bez temelja i betonskih bočnih potpora: ispitano prema BAS EN 1433 tip I do razreda opterećenja F900
  • dostupni specijalni elementi prema zahtjevu projekta: ugaoni elementi, T elementi, ispusti za nasipe i prelazni elementi s posebnim dužinama
  • siguran i nečujan protok prometa zahvaljujući monolitnom dizajnu: nema pokretnih dijelova
  • izrađen od betona otpornog na mraz i sol C 50/60 (klase izloženosti XC4 XF4 XD3 XA3 (WA))

Prilikom planiranja zatvorenih površina, osim oborina, u obzir se mora uzeti i sigurna i učinkovita odvodnja. Ovo je posebno važno u zonama iznimno gustog prometa i u zahtjevnim okruženjima. Provjereni ACO DRAIN® PowerSlot šlic kanali ovdje nude optimalno rješenje. Oni kombinuju upravljanje odvodnjom s maksimalnom nosivošću. Veliki poprečni presjeci sprječavaju vršna opterećenja u kanalizacijskom sistemu kroz uravnoteženi retencijski volumen. Sistem kanala s integrisanim padom omogućuje skupljanje i odvodnju površinske vode na velike udaljenosti. Stoga su ACO DRAIN® PowerSlot kanali idealan izbor za učinkovitu i sigurnu odvodnju velikih zatvorenih područja u zahtjevnim okruženjima.

Područja primjene

ACO Drain PowerSlot C250

ACO Drain PowerSlot C250

  • Trgovi
  • Parking površine
  • Pristupni putevi
  • Sektor poljoprivrede

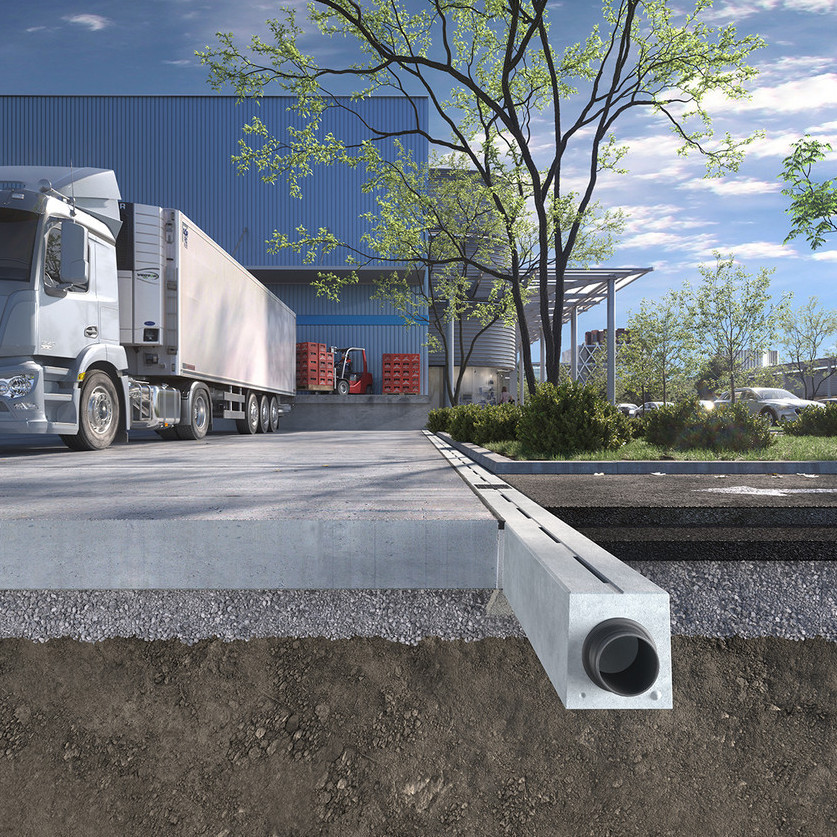

ACO Drain PowerSlot D400

ACO Drain PowerSlot D400

  • Urbani logistički centri
  • Parking za automobile i kamione u supermarketu
  • Tržni centri
  • Različite površine za skladištenje
  • Poljoprivredni objekti

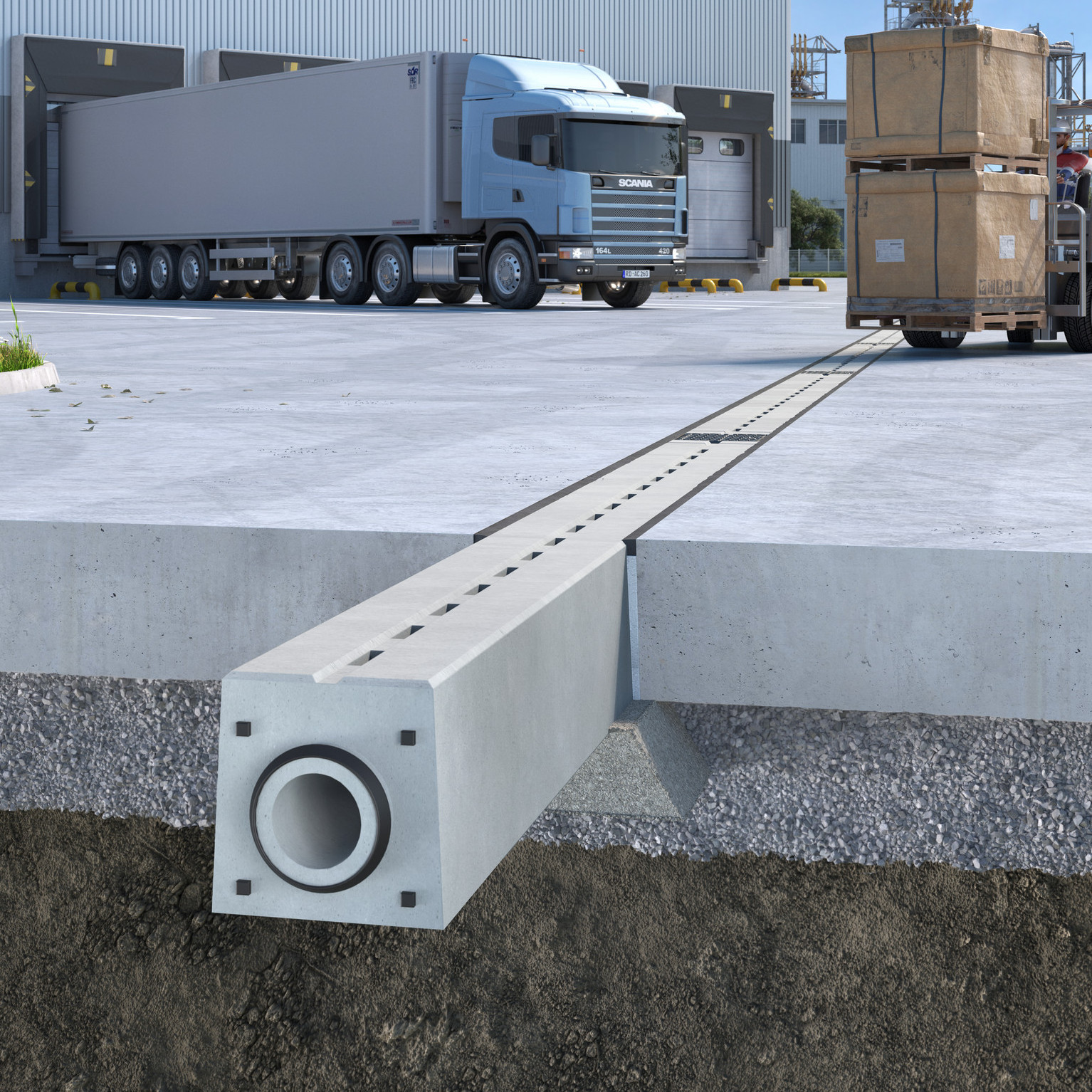

ACO Drain PowerSlot E600

ACO Drain PowerSlot E600

  • Odmarališta
  • Utovarna mjesta za komercijalne/logističke operacije sa viličarima

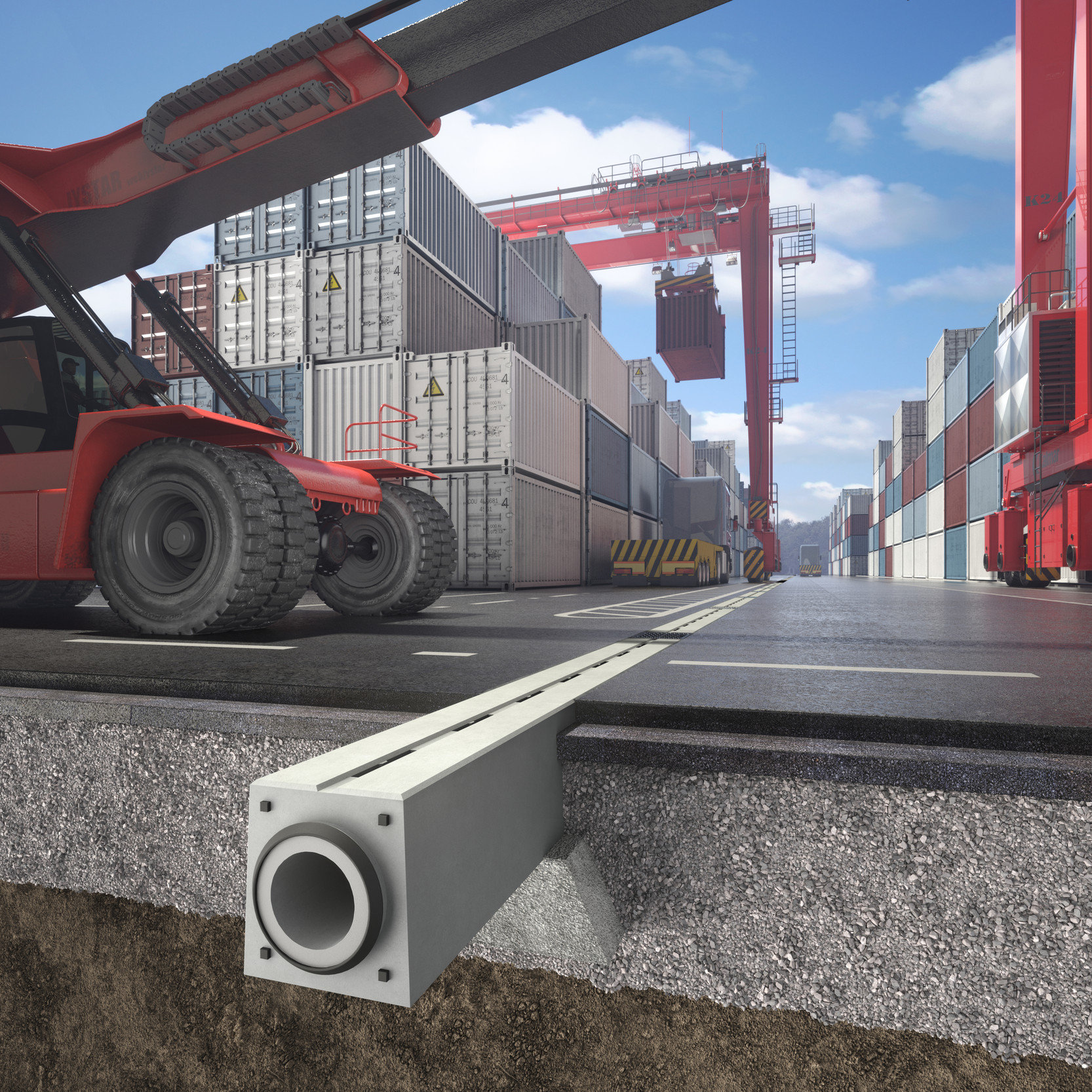

ACO Drain PowerSlot F900

ACO Drain PowerSlot F900

  • Aerodromi
  • Luke
  • Logistička i industrijska područja
  • Saobraćajna infrastruktura

ACO DRAIN® PowerSlot
za razrede opterećenja C250

PowerSlot Pregled Sistema C250

PowerSlot kanal

Betonski kanal
  • ukupna dužina 4 m
  • ravna površina kanala ili nagnuta prema uljevnom rasporu
  • integrisani pad prema izljevu ili ravno dno
  • isprekidani ili kontinuirani uljevni otvor
  • po potrebi s profiliranim rubnjakom visine između 3 i 15 cm
  • klinasta klizna brtva na spoju za čvrsti spoj kanala

Odvodno okno

Odvodno okno
  • ukupna dužina 1,01 m
  • za spajanje sistema kanala na odvodne cijevi
  • rešetka od lijevanog željeza koja se može zaključati
  • moguća i standardna komponenta izljevnog okna u kombinaciji s cestovnim slivnikom prema DIN 4052

Revizijski element

Revizijski element
  • dužina 1,01 m
  • standardna komponenta s rešetkom od lijevanog željeza koja se može zaključati
  • namijenjen pristupu za pregled i čišćenje kanala

Ploče za zatvaranje kanala

Ploče za zatvaranje kanala
  • standardna komponenta za zatvaranje sistema kanala na kraju linije, s utičnicom ili šiljastim krajem
  • dostupno s betonskom oblogom za prijelaz na KG okna

Ugaoni element

Ugaoni element
  • potreban proizvod po narudžbi
  • promjenjive dužine i ugla
  • za prilagodbu linije lokalnim uvjetima ili graničnim uvjetima planiranja
  • geometrija kao normalni kanal

T-element

T-element
  • potreban proizvod po narudžbi
  • varijabilna dužina i spojni ugao
  • za povezivanje glavne linije s poprečnom
  • geometrija kao normalni kanal

Prijelazni element

Prijelazni element
  • proizvod izrađen po narudžbi prema zahtjevima
  • promjenjive dužine
  • za promjenu poprečnog presjeka profila
  • geometrija kao normalni kanal

Element za nasip

Element za nasip
  • proizvod izrađen po narudžbi prema zahtjevima
  • promjenjive dužine
  • kao ispust u bazene i korita
  • geometrija kao normalni kanal
Slika Powerslot
ACO DRAIN® PowerSlot - brošurapdf
ACO akvizicija - Betonwerkpdf
PowerSlot C250
Kanal - B10RCUEdwg
Revizijski element - B10RERdwg
Izljevni element - B10RESdwg
PowerSlot E15 - D400
Kanal - E15RDUEdwg
Revizijski element - E15RERdwg
Izljevni element - E15RESdwg
PowerSlot S20- D400
Kanal - S20RDdwg
Revizijski element - S20RRdwg
Izljevni element - S20RESKG150dwg
Izljevni element - S20RESKG200dwg
Izljevni element - S20RESKG300dwg
PowerSlot S30- D400
Kanal - S30RDdwg
Revizijski element - S30RRdwg
Izljevni element - S30RSKG150dwg
Izljevni element - S30RSKG200dwg
Izljevni element - S30RSKG300dwg
PowerSlot S2030- D400
Kanal - S2030Ddwg
Revizijski element - S2030Rdwg
Izljevni element - S2030S150KGdwg
Izljevni element - S2030S200KGdwg
Izljevni element - S2030S300KGdwg
PowerSlot S3040- D400
Kanal - S3040dwg
Kanal - S3040DUdwg
Revizijski element - S3040Rdwg
Izljevni element - S3040S150KGdwg
Izljevni element - S3040S200KGdwg
Izljevni element - S3040S300KGdwg
PowerSlot P15 - E600
Kanal - P15REUEdwg
Revizijski element - P15RERdwg
Izljevni element - P15RESB15dwg
PowerSlot E20 - E600
Kanal - E20REUdwg
Kanal s rubnjakom - E20RDUA03dwg
Kanal s rubnjakom - E20RDUA07dwg
Kanal s rubnjakom - E20RDUA12dwg
Kanal s rubnjakom - E20RDUA15dwg
Revizijski element - E20RRdwg
Izljevni element - E20RESKG150dwg
Izljevni element - E20RESKG200dwg
Izljevni element - E20RESKG300dwg
Sifonski element za tunele - 3 komore - E20RDA03Tdwg
PowerSlot E30 - E600
Kanal - E30REUdwg
Kanal s rubnjakom - E30RDUA03dwg
Kanal s rubnjakom - E30RDUA07dwg
Kanal s rubnjakom - E30RDUA12dwg
Kanal s rubnjakom - E30RDUA15dwg
Revizijski element - E30RRdwg
Izljevni element - E30RS150KGdwg
Izljevni element - E30RS200KGdwg
Izljevni element - E30RS300KGdwg
Sifonski element za tunele - 3 komore - E30RDA03Tdwg
PowerSlot E2030 - E600
Kanal - E2030EUdwg
Kanal s rubnjakom - E2030DUA03dwg
Kanal s rubnjakom - E2030DUA07dwg
Kanal s rubnjakom - E2030DUA12dwg
Kanal s rubnjakom - E2030DUA15dwg
Revizijski element - E2030Rdwg
Izljevni element - E2030S150KGdwg
Izljevni element - E2030S200KGdwg
Izljevni element - E2030S300KGdwg
Sifonski element za tunele - 2 komore - E2030DTdwg
PowerSlot E3040 - E600
Kanal - E3040EUdwg
Kanal s rubnjakom - E3040DUA03dwg
Kanal s rubnjakom - E3040DUA07dwg
Kanal s rubnjakom - E3040DUA12dwg
Kanal s rubnjakom - E3040DUA15dwg
Revizijski element - E3040Rdwg
Izljevni element - E3040S150KGdwg
Izljevni element - E3040S200KGdwg
Izljevni element - E3040S300KGdwg
Sifonski element za tunele - 2 komore - E3040DTdwg
PowerSlot R20 - F900
Kanal - R20Rdwg
Revizijski element - R20RRdwg
Izljevni element - R20RS150KGdwg
Izljevni element - R20RS200KGdwg
PowerSlot R30 - F900
Kanal - R30Rdwg
Revizijski element - R30RRdwg
Izljevni element - R30RES150KGdwg
Izljevni element - R30RES200KGdwg
Izljevni element - R30RES300KGdwg
PowerSlot R2030 - F900
Kanal - R2030dwg
Revizijski element - R2030Rdwg
Izljevni element - R2030S150KGdwg
Izljevni element - R2030S200KGdwg
Izljevni element - R2030S300KGdwg
PowerSlot R3040 - F900
Kanal - R3040dwg
Revizijski element - R3040Rdwg
Izljevni element - R3040ES150KGdwg
Izljevni element - R3040ES200KGdwg
Izljevni element - R3040ES300KGdwg
Upute za ugradnju - ACO DRAIN® PowerSlot kanali / Solidrain Spdf
