ACO TopTek Uniface

Prednosti proizvoda:

Testirani i certifikovani u skladu sa BAS EN 124
Dvostruka brtva za vodonepropusnost i plinotijesnost
Izrađeni iz: aluminija, nehrđajućeg čelika ili pocinčanog čelika
Zaključavanje vijcima
Kvadratne pločice u uglovima rama za lakše rezanje keramike

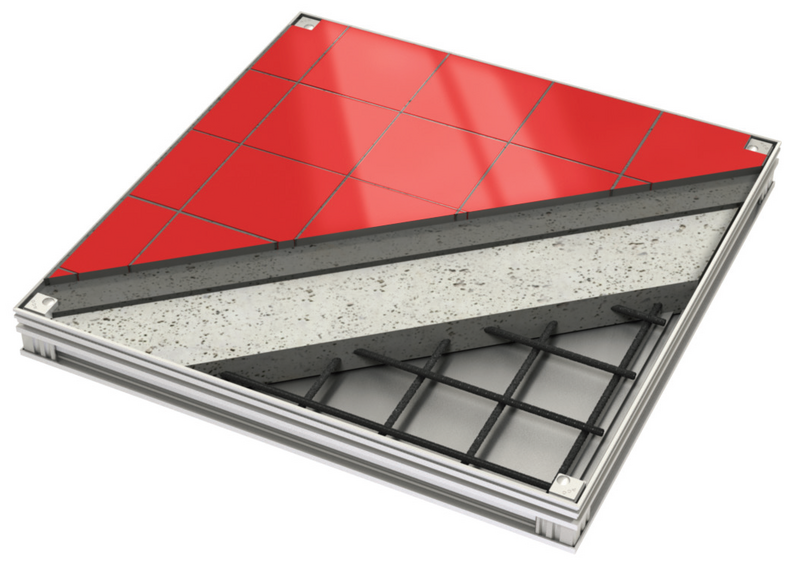

ACO TopTek Uniface pristupni poklopci pretežno se primjenjuju unutar objekta gdje se traži visoka razina estetike, kao i vodotijesnost i plinotijesnost. Namijenjeni su za tanke podne završne obloge debljine do 15 mm.

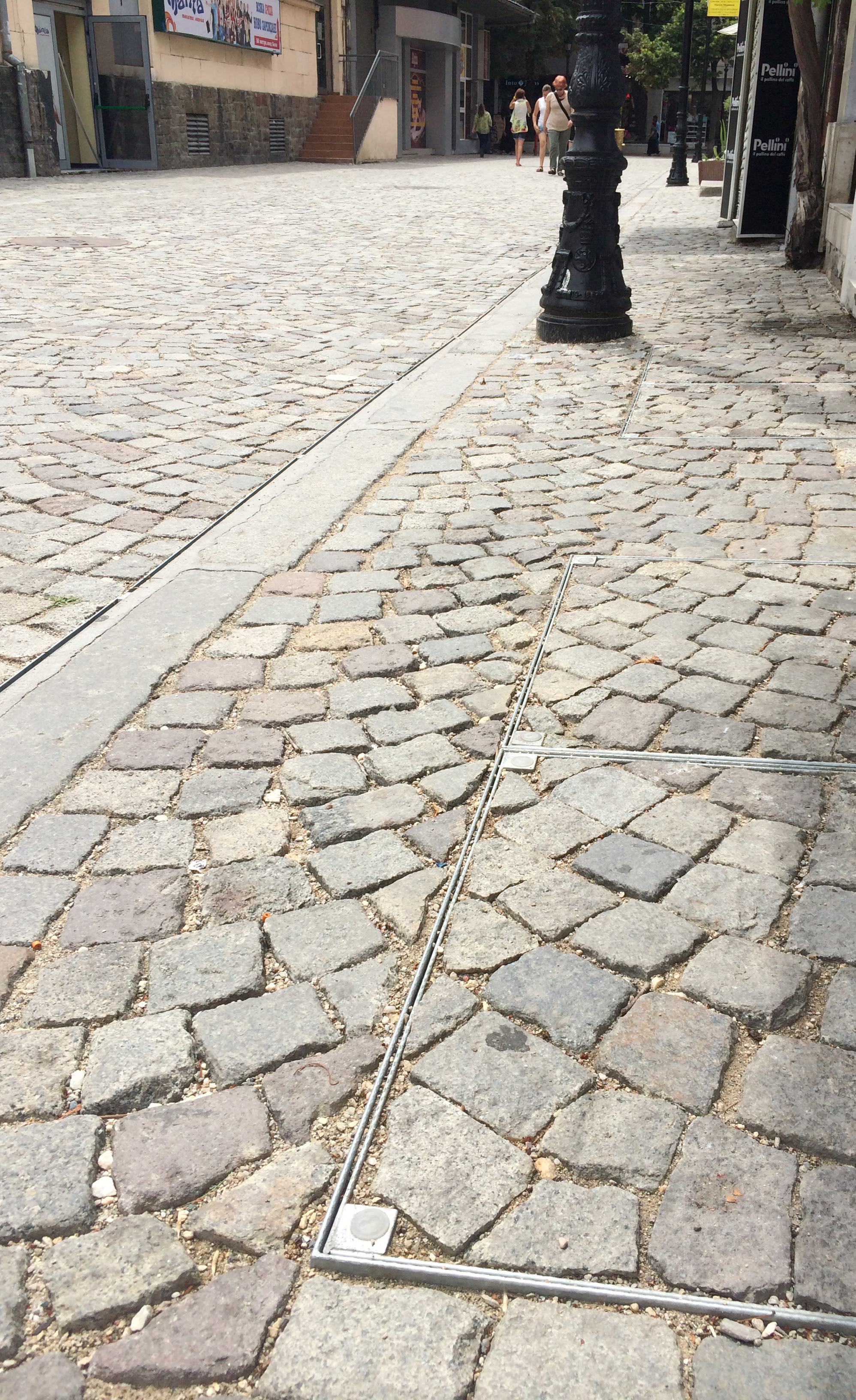

Najčešće se koriste za ugradnju unutar objekata ili za ugradnju u neposrednoj blizini objekata, tamo gdje je potrebno ispuniti visoke zahtjeve estetike. TopTek poklopci za biranu završnu oblogu su pogodni za ugradnju u tanke podne obloge do debljine od 15 mm. Poklopac se mora ispuniti betonom odgovarajućeg kvaliteta da bi se postigla tražena klasa nosivosti do C250. Kompletan UNIFACE portofolio je tipski testiran i certificiran u skladu sa BAS EN 124. Poklopci su izrađeni od materijala otpornih na koroziju - nehrđajućeg čelika, aluminijskih legura i pocinčanog čelika. Zaključavanje pomoću vijaka poklopac čini bezbjednim za djecu, te služi za prevenciju od krađe.

Područja primjene:

Bazeni, wellness i sanitarni čvorovi hotela i kampova
Kuhinje restorana, hotela, škola ili bolnica
Industrijska postrojenja za proizvodnju hrane i pića, lijekova
Klaonice
Mesnice
Ribarnice
Pekare

Preuzmi brošuru

Gorsel-ACO-Urunler-Mudahale-Kapaklari-Box5

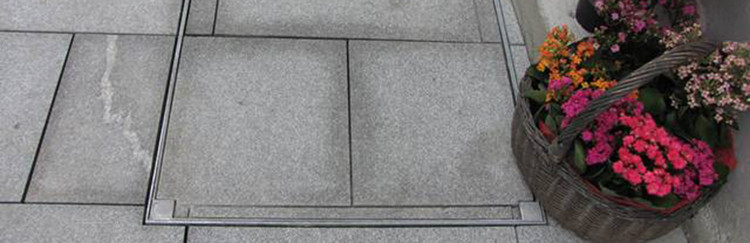

ACO TopTek revizioni poklopci mogu se jednostavno prilagoditi svakoj unutrašnjoj i vanjskoj površini. Njihova ugradnja, kao i održavanje i čišćenje vrlo su jednostavni. Širok raspon standardnih modela sa mnogobrojnim opcijama i dimenzijama, kao i izrada po mjeri te ispuna različitim završnim oblogama ACO TopTek revizionim poklopcima daju izgled neprimjetnog kameleona koji se vrlo vješto stapa sa okolinom a istovremeno zadržava punu funkcionalnost i sigurnost.

Мaterijal	Nehrđajući čelik
Širina /а/ (mm)	od 400 do 1100
Dužina /b/ (mm)	od 400 do 1100
Visina /h/ (mm)	od 70 do 140
Klasa nosivosti	А15 - С250
Standard	BAS EN 124
Mogućnost izrade i poklopaca po mjeri

Мaterijal	Pocinčani čelik
Širina /а/ (mm)	od 400 do 1100
Dužina /b/ (mm)	od 400 do 1100
Visina /h/ (mm)	od 70 do 140
Klasa nosivosti	А15 - С250
Standard	BAS EN 124
Mogućnost izrade i poklopaca po mjeri

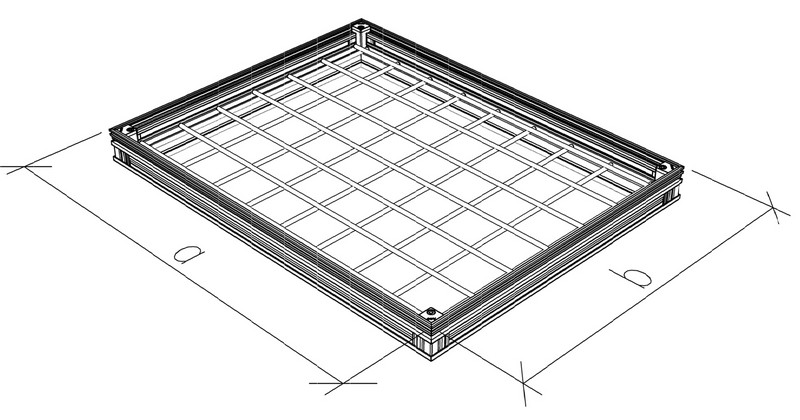

Мaterijal	Aluminij
Širina /а/ (mm)	od 400 do 1100
Dužina /b/ (mm)	od 400 do 1100
Visina /h/ (mm)	od 70 do 140
Klasa nosivosti	А15 - С250
Standard	BAS EN 124
Mogućnost izrade i poklopaca po mjeri

Prospekt ACO TopTek poklopci - inovacija od povjerenja

pdf

Svijetli otvor [mm]	Vanjske dimenzije [mm]	Visina rama [mm]	Klasa nosivosti (BAS EN 124)	Težina [kg]	Broj artikla	Tehnički crtež
200 x 200	298 x 298	72,5	M125/M125	3,92	406881	pdf
300 x 300	398 x 398	72,5	M125/100 kN	5,75	405340	pdf
400 x 400	498 x 498	72,5	M125/100 kN	7,07	405341	pdf
400 x 600	498 x 698	72,5	M125/100 kN	8,73	405344	pdf
450 x 450	548 x 548	72,5	M125/50 kN	7,98	405342	pdf
450 x 600	548 x 698	72,5	M125/50 kN	9,22	406622	pdf
500 x 500	598 x 598	72,5	M125/50 kN	9,57	405343	pdf
600 x 600	698 x 698	72,5	M125/50 kN	11,43	405345	pdf
600 x 750	698 x 848	72,5	M125/50 kN	12,60	406623	pdf
600 x 800	698 x 898	72,5	M125/50 kN	12,97	405346	pdf
600 x 900	698 x 998	72,5	M125/50 kN	14,88	406626	pdf
600 x 1000	698 x 1098	72,5	M125/50 kN	15,86	405826	pdf
675 x 675	773 x 773	72,5	100 kN/L15	12,60	406624	pdf
700 x 700	798 x 798	72,5	100 kN/L15	13,08	405347	pdf
750 x 750	848 x 848	72,5	100 kN/L15	14,11	406625	pdf
800 x 800	898 x 898	72,5	100 kN/L15	16,14	405348	pdf
800 x 1000	898 x 1098	72,5	100 kN/L15	19,59	405349	pdf
900 x 900	998 x 998	72,5	50 kN/L15	19,87	406627	pdf
1000 x 1000	1098 x 1098	72,5	50 kN/L15	22,90	405350	pdf

Svijetli otvor [mm]	Vanjske dimenzije [mm]	Visina rama [mm]	Klasa nosivosti (BAS EN 124)	Težina [kg]	Broj artikla	Opisni tekst
200 x 200	298 x 298	72,5	M125/M125	3,92	406881	docx
300 x 300	398 x 398	72,5	M125/100 kN	5,75	405340	docx
400 x 400	498 x 498	72,5	M125/100 kN	7,07	405341	docx
400 x 600	498 x 698	72,5	M125/100 kN	8,73	405344	docx
450 x 450	548 x 548	72,5	M125/50 kN	7,98	405342	docx
450 x 600	548 x 698	72,5	M125/50 kN	9,22	406622	docx
500 x 500	598 x 598	72,5	M125/50 kN	9,57	405343	docx
600 x 600	698 x 698	72,5	M125/50 kN	11,43	405345	docx
600 x 750	698 x 848	72,5	M125/50 kN	12,60	406623	docx
600 x 800	698 x 898	72,5	M125/50 kN	12,97	405346	docx
600 x 900	698 x 998	72,5	M125/50 kN	14,88	406626	docx
600 x 1000	698 x 1098	72,5	M125/50 kN	15,86	405826	docx
675 x 675	773 x 773	72,5	100 kN/L15	12,60	406624	docx
700 x 700	798 x 798	72,5	100 kN/L15	13,08	405347	docx
750 x 750	848 x 848	72,5	100 kN/L15	14,11	406625	docx
800 x 800	898 x 898	72,5	100 kN/L15	16,14	405348	docx
800 x 1000	898 x 1098	72,5	100 kN/L15	19,59	405349	docx
900 x 900	998 x 998	72,5	50 kN/L15	19,87	406627	docx
1000 x 1000	1098 x 1098	72,5	50 kN/L15	22,90	405350	docx

Svijetli otvor [mm]	Vanjske dimenzije [mm]	Visina rama [mm]	Klasa nosivosti (BAS EN 124)	Težina [kg]	Broj artikla	Tehnički crtež
300 x 300	410 x 410	82,5	C250	9,26	415858	pdf
400 x 400	510 x 510	82,5	C250	11,89	415859	pdf
400 x 600	510 x 710	82,5	C250	14,65	415860	pdf
450 x 450	560 x 560	82,5	M125	13,55	415861	pdf
500 x 500	610 x 610	82,5	M125	14,79	415862	pdf
600 x 600	710 x 710	82,5	M125	18,05	415863	pdf
600 x 800	710 x 910	82,5	M125	23,66	415864	pdf
600 x 1000	710 x 1110	82,5	M125	27,56	415865	pdf
600 x 1200	710 x 1310	82,5	M125	31,47	415866	pdf
635 x 635	745 x 745	82,5	L15	21,50	415867	pdf
700 x 700	810 x 810	82,5	L15	23,84	415868	pdf
800 x 800	910 x 910	82,5	L15	28,40	415869	pdf
1000 x 1000	1110 x 1110	82,5	L15	38,58	415871	pdf
450 x 450	560 x 560	82,5	C250	13,71	415872	pdf
500 x 500	610 x 610	82,5	C250	14,96	415873	pdf
600 x 600	710 x 710	82,5	C250	18,31	415874	pdf
600 x 800	710 x 910	82,5	C250	24,31	415875	pdf
600 x 1000	710 x 1110	82,5	C250	28,81	415876	pdf
635 x 635	745 x 745	82,5	M125	21,34	415877	pdf
700 x 700	810 x 810	82,5	M125	24,33	415878	pdf
800 x 800	910 x 910	82,5	M125	29,06	415879	pdf
800 x 1000	910 x 1110	82,5	M125	30,90	415880	pdf
1000 x 1000	1110 x 1110	82,5	M125	39,57	415881	pdf
635 x 635	745 x 745	82,5	C250	22,35	415882	pdf
700 x 700	810 x 810	82,5	C250	25,26	415883	pdf
800 x 800	910 x 910	82,5	C250	30,06	415884	pdf
800 x 1000	910 x 1110	82,5	C250	26,98	415885	pdf
1000 x 1000	1110 x 1110	82,5	C250	40,62	415886	pdf

Svijetli otvor [mm]	Vanjske dimenzije [mm]	Visina rama [mm]	Klasa nosivosti (BAS EN 124)	Težina [kg]	Broj artikla	Tehnički opis
300 x 300	410 x 410	82,5	C250	9,26	415858	docx
400 x 400	510 x 510	82,5	C250	11,89	415859	docx
400 x 600	510 x 710	82,5	C250	14,65	415860	docx
450 x 450	560 x 560	82,5	M125	13,55	415861	docx
500 x 500	610 x 610	82,5	M125	14,79	415862	docx
600 x 600	710 x 710	82,5	M125	18,05	415863	docx
600 x 800	710 x 910	82,5	M125	23,66	415864	docx
600 x 1000	710 x 1110	82,5	M125	27,56	415865	docx
600 x 1200	710 x 1310	82,5	M125	31,47	415866	docx
635 x 635	745 x 745	82,5	L15	21,50	415867	docx
700 x 700	810 x 810	82,5	L15	23,84	415868	docx
800 x 800	910 x 910	82,5	L15	28,40	415869	docx
1000 x 1000	1110 x 1110	82,5	L15	38,58	415871	docx
450 x 450	560 x 560	82,5	C250	13,71	415872	docx
500 x 500	610 x 610	82,5	C250	14,96	415873	docx
600 x 600	710 x 710	82,5	C250	18,31	415874	docx
600 x 800	710 x 910	82,5	C250	24,31	415875	docx
600 x 1000	710 x 1110	82,5	C250	28,81	415876	docx
635 x 635	745 x 745	82,5	M125	21,34	415877	docx
700 x 700	810 x 810	82,5	M125	24,33	415878	docx
800 x 800	910 x 910	82,5	M125	29,06	415879	docx
800 x 1000	910 x 1110	82,5	M125	30,90	415880	docx
1000 x 1000	1110 x 1110	82,5	M125	39,57	415881	docx
635 x 635	745 x 745	82,5	C250	22,35	415882	docx
700 x 700	810 x 810	82,5	C250	25,26	415883	docx
800 x 800	910 x 910	82,5	C250	30,06	415884	docx
800 x 1000	910 x 1110	82,5	C250	26,98	415885	docx
1000 x 1000	1110 x 1110	82,5	C250	40,62	415886	docx

Svijetli otvor [mm]	Vanjske dimenzije [mm]	Visina rama [mm]	Klasa nosivosti (BAS EN 124)	Težina [kg]	Broj artikla	Tehnički crtež
300 x 300	410 x 410	82,5	C250	9,26	415887	pdf
400 x 400	510 x 510	82,5	C250	11,89	415888	pdf
400 x 600	510 x 710	82,5	C250	14,65	415889	pdf
450 x 450	560 x 560	82,5	M125	13,55	415890	pdf
500 x 500	610 x 610	82,5	M125	14,79	415891	pdf
600 x 600	710 x 710	82,5	M125	18,05	415892	pdf
600 x 800	710 x 910	82,5	M125	23,66	415893	pdf
600 x 1000	710 x 1110	82,5	M125	27,56	415894	pdf
600 x 1200	710 x 1310	82,5	M125	31,47	415895	pdf
635 x 635	745 x 745	82,5	L15	21,50	415896	pdf
700 x 700	810 x 810	82,5	L15	23,84	415897	pdf
800 x 800	910 x 910	82,5	L15	28,40	415898	pdf
1000 x 1000	1110 x 1110	82,5	L15	38,58	415900	pdf
450 x 450	560 x 560	82,5	C250	13,71	415901	pdf
500 x 500	610 x 610	82,5	C250	14,96	415902	pdf
600 x 600	710 x 710	82,5	C250	18,31	415903	pdf
600 x 800	710 x 910	82,5	C250	24,31	415904	pdf
600 x 1000	710 x 1110	82,5	C250	28,81	415905	pdf
635 x 635	745 x 745	82,5	M125	21,34	415906	pdf
700 x 700	810 x 810	82,5	M125	24,33	415907	pdf
800 x 800	910 x 910	82,5	M125	29,06	415908	pdf
800 x 1000	910 x 1110	82,5	M125	30,90	415909	pdf
1000 x 1000	1110 x 1110	82,5	M125	39,57	415910	pdf
635 x 635	745 x 745	82,5	C250	22,35	415911	pdf
700 x 700	810 x 810	82,5	C250	25,26	415912	pdf
800 x 800	910 x 910	82,5	C250	30,06	415913	pdf
800 x 1000	910 x 1110	82,5	C250	26,98	415914	pdf
1000 x 1000	1110 x 1110	82,5	C250	40,62	415915	pdf

Svijetli otvor [mm]	Vanjske dimenzije [mm]	Visina rama [mm]	Klasa nosivosti (BAS EN 124)	Težina [kg]	Broj artikla	Tehnički opis
300 x 300	410 x 410	82,5	C250	9,26	415887	docx
400 x 400	510 x 510	82,5	C250	11,89	415888	docx
400 x 600	510 x 710	82,5	C250	14,65	415889	docx
450 x 450	560 x 560	82,5	M125	13,55	415890	docx
500 x 500	610 x 610	82,5	M125	14,79	415891	docx
600 x 600	710 x 710	82,5	M125	18,05	415892	docx
600 x 800	710 x 910	82,5	M125	23,66	415893	docx
600 x 1000	710 x 1110	82,5	M125	27,56	415894	docx
600 x 1200	710 x 1310	82,5	M125	31,47	415895	docx
635 x 635	745 x 745	82,5	L15	21,50	415896	docx
700 x 700	810 x 810	82,5	L15	23,84	415897	docx
800 x 800	910 x 910	82,5	L15	28,40	415898	docx
1000 x 1000	1110 x 1110	82,5	L15	38,58	415900	docx
450 x 450	560 x 560	82,5	C250	13,71	415901	docx
500 x 500	610 x 610	82,5	C250	14,96	415902	docx
600 x 600	710 x 710	82,5	C250	18,31	415903	docx
600 x 800	710 x 910	82,5	C250	24,31	415904	docx
600 x 1000	710 x 1110	82,5	C250	28,81	415905	docx
635 x 635	745 x 745	82,5	M125	21,34	415906	docx
700 x 700	810 x 810	82,5	M125	24,33	415907	docx
800 x 800	910 x 910	82,5	M125	29,06	415908	docx
800 x 1000	910 x 1110	82,5	M125	30,90	415909	docx
1000 x 1000	1110 x 1110	82,5	M125	39,57	415910	docx
635 x 635	745 x 745	82,5	C250	22,35	415911	docx
700 x 700	810 x 810	82,5	C250	25,26	415912	docx
800 x 800	910 x 910	82,5	C250	30,06	415913	docx
800 x 1000	910 x 1110	82,5	C250	26,98	415914	docx
1000 x 1000	1110 x 1110	82,5	C250	40,62	415915	docx

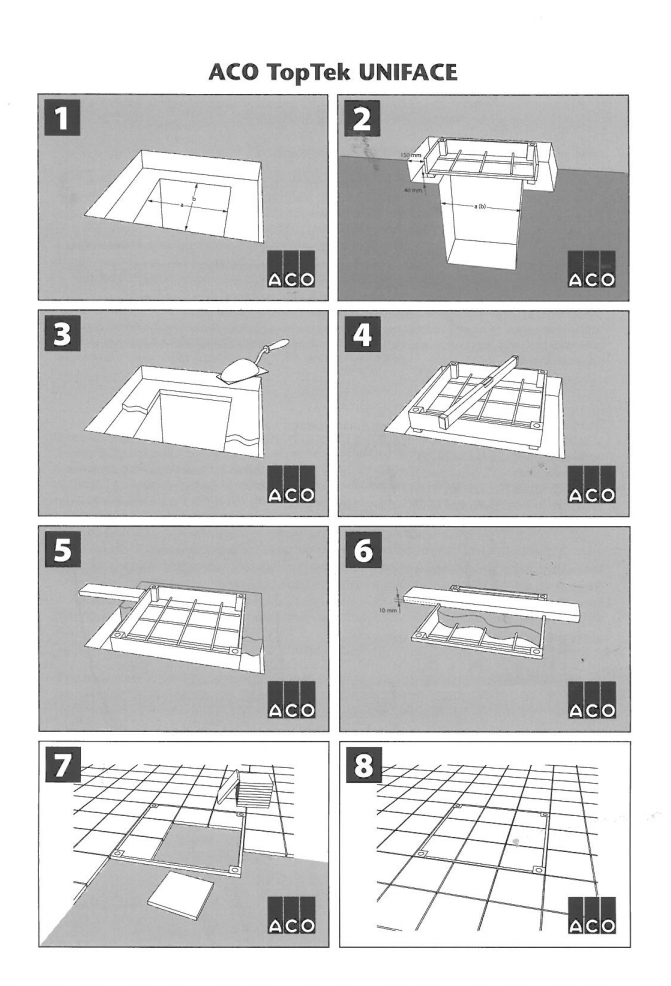

Upute za ugradnju poklopaca ACO TopTek Uniface
