Paving New

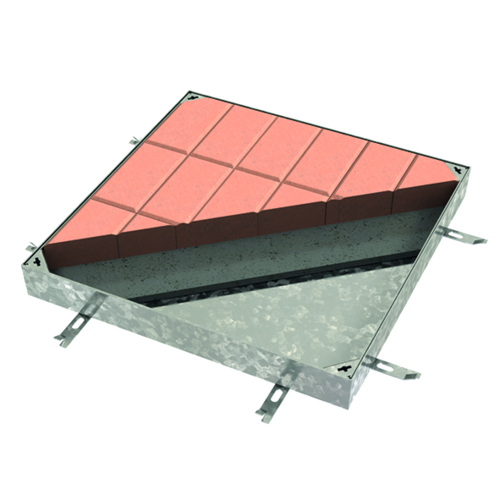

ACO TopTek Paving

Prednosti proizvoda:

  • Testirano i certificirano prema BAS EN 124
  • Brtva za vodonepropusnost i plinotijesnost
  • Dostupno u dva materijala otporna na koroziju: nehrđajući ili pocinčani čelik
  • Zaključavanje vijkom

Namijenjeni su za opločnike, prirodni kamen, kao i za betonske i bitumenske završne obloge debljine do 120 mm. Širok raspon standardnih modela s mnoštvom opcija i dimenzija, kao i izrada po mjeri te ispuna različitim završnim oblogama ACO TopTek Paving pristupnim poklopcima daju izgled neprimjetnog kameleona koji se pametno stapa s okolinom, a istovremeno zadržava punu funkcionalnost i sigurnost.

Najčešće se koriste za ugradnju izvan objekta, za pješačke zone, prilaze i parkirališta. TopTek poklopci za biranu završnu oblogu se mogu ispuniti popločanjem, prirodnim kamenom ili bitumenskom završnom oblogom do 110mm. Jaki potporni nosači navareni ispod poklopca garantuju klasu nosivosti do C250 bez dodatne betonske ispune. Kompletan PAVING portofolio je tipski testiran u skladu sa BAS EN 124. Poklopci se proizvode od vruće cinčanog čelika. Vodotijesnost i plinotijesnost obezbjeđuje gumena brtva.

Područje primjene:

  • Gradski trgovi
  • Pješačke zone
  • Pločnici
  • Prilazi
  • Parkirališta
  • Stambene zone
Preuzmi brošuru
Tt2

ACO TopTek revizioni poklopci mogu se jednostavno prilagoditi svakoj unutrašnjoj i vanjskoj površini. Njihova ugradnja, kao i održavanje i čišćenje vrlo su jednostavni. Širok raspon standardnih modela sa mnogobrojnim opcijama i dimenzijama, kao i izrada po mjeri te ispuna različitim završnim oblogama ACO TopTek revizionim poklopcima daju izgled neprimjetnog kameleona koji se vrlo vješto stapa sa okolinom a istovremeno zadržava punu funkcionalnost i sigurnost.

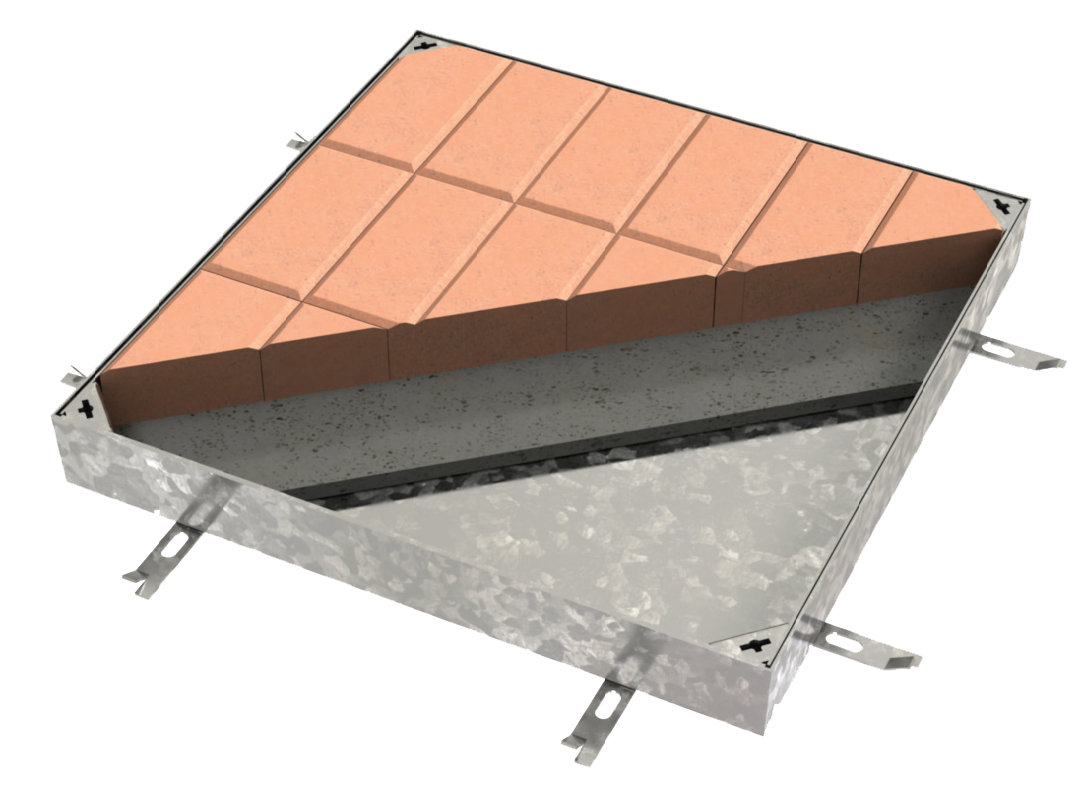

ACO TopTek PAVING
ACO Paving SS - nehrđajući čelik

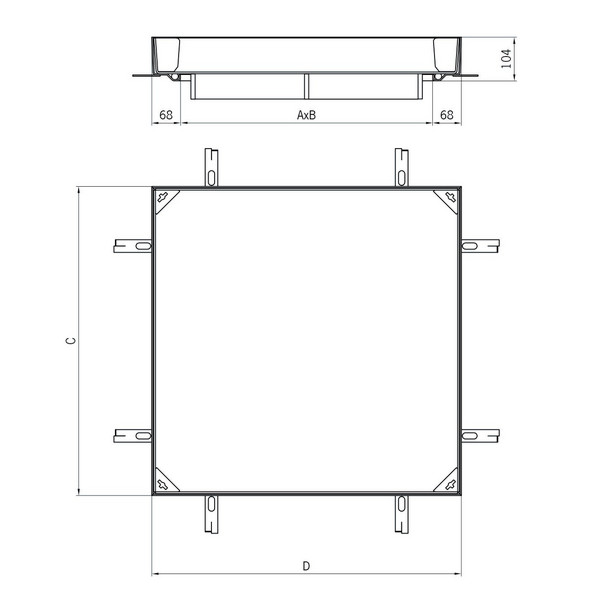

Csm Paving Teh. Crtez 1987be05c8
МaterijalNehrđajući čelik
Širina /а/ (mm)od 400 do 1100
Dužina /b/ (mm)od 400 do 1100
Visina /h/ (mm)od 80 do 120
Klasa nosivostiА15 - С250
StandardBAS EN 124
Mogućnost izrade i poklopaca po mjeri
ACO Paving GS - pocinčani čelik
Csm Paving Teh. Crtez 1987be05c8
МaterijalPocinčani čelik
Širina /а/ (mm)od 400 do 1100
Dužina /b/ (mm)od 400 do 1100
Visina /h/ (mm)od 80 do 120
Klasa nosivostiА15 - С250
StandardBAS EN 124
Mogućnost izrade i poklopaca po mjeri
Prospekt ACO TopTek poklopci - inovacija od povjerenjapdf

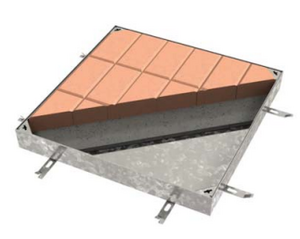

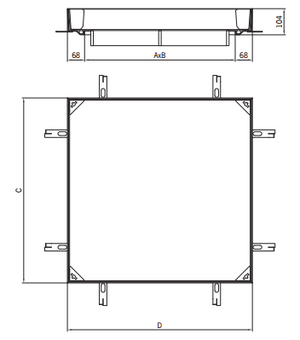

ACO TopTek PAVING GS 80 poklopac od pocinčanog čelika za ispunu kamenom oblogom do visine od 80 mm, sa brtvom za vodotijesnost i plinotijesnost. Izvedba od nehrđajućeg čelika na upit.

Svijetli otvor
A x B
[mm]		Vanjske dimenzije
C x D
[mm]		Visina rama

[mm]		Klasa nosivosti

BAS EN 124
Težina

[kg]
Broj artikla
Tehnički crtež
300 x 300436 x 436104A1516,4407102pdf
400 x 400536 x 53621,6407103pdf
400 x 600536 x 73626,9409858pdf
500 x 500636 x 63627,4407104pdf
600 x 600736 x 73633,4407105pdf
600 x 1000 736 x 113647,9409859pdf
700 x 700836 x 83642,2409984pdf
800 x 800936 x 93649,5409985pdf
900 x 9001036 x 103657,3409986pdf
1000 x 10001136 x 113665,6409987pdf
300 x 300436 x 436104B12522,0406569pdf
400 x 400536 x 53630,9406570pdf
400 x 600536 x 73637,9409860pdf
500 x 500636 x 63638,3406571pdf
600 x 600736 x 73645,9406572pdf
600 x 1000 736 x 113673,8409861pdf
700 x 700836 x 83665,6406573pdf
800 x 800936 x 93675,2406574pdf
900 x 9001036 x 103685,3406575pdf
1000 x 10001136 x 113696,2406576pdf
300 x 300436 x 436104C25028,1406577pdf
400 x 400536 x 53645,7406578pdf
400 x 600536 x 73657,6409862pdf
500 x 500636 x 63660,2406579pdf
600 x 600736 x 73671,3406580pdf
600 x 1000 736 x 1136105,1409863pdf
700 x 700836 x 83693,5406581pdf
800 x 800936 x 936106,8406582pdf
900 x 9001036 x 1036121,0406583pdf
1000 x 10001136 x 1136135,9406584pdf

ACO TopTek PAVING GS 80 poklopac od pocinčanog čelika za ispunu kamenom oblogom do visine od 80 mm, sa brtvom za vodotijesnost i plinotijesnost. Izvedba od nehrđajućeg čelika na upit.

Svijetli otvor
A x B
[mm]		Vanjske dimenzije
C x D
[mm]		Visina rama

[mm]		Klasa nosivosti

BAS EN 124
Težina

[kg]
Broj artikla
Opisni tekst
300 x 300436 x 436104A1516,4407102docx
400 x 400536 x 53621,6407103docx
400 x 600536 x 73626,9409858docx
500 x 500636 x 63627,4407104docx
600 x 600736 x 73633,4407105docx
600 x 1000 736 x 113647,9409859docx
700 x 700836 x 83642,2409984docx
800 x 800936 x 93649,5409985docx
900 x 9001036 x 103657,3409986docx
1000 x 10001136 x 113665,6409987docx
300 x 300436 x 436104B12522,0406569docx
400 x 400536 x 53630,9406570docx
400 x 600536 x 73637,9409860docx
500 x 500636 x 63638,3406571docx
600 x 600736 x 73645,9406572docx
600 x 1000 736 x 113673,8409861docx
700 x 700836 x 83665,6406573docx
800 x 800936 x 93675,2406574docx
900 x 9001036 x 103685,3406575docx
1000 x 10001136 x 113696,2406576docx
300 x 300436 x 436104C25028,1406577docx
400 x 400536 x 53645,7406578docx
400 x 600536 x 73657,6409862docx
500 x 500636 x 63660,2406579docx
600 x 600736 x 73671,3406580docx
600 x 1000 736 x 1136105,1409863docx
700 x 700836 x 83693,5406581docx
800 x 800936 x 936106,8406582docx
900 x 9001036 x 1036121,0406583docx
1000 x 10001136 x 1136135,9406584docx

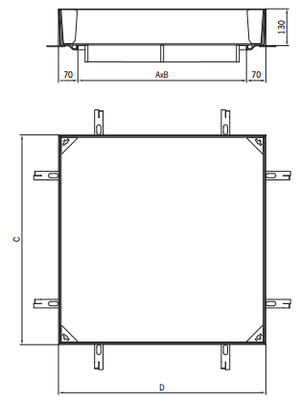

ACO TopTek PAVING GS 120 poklopac od pocinčanog čelika za ispunu kamenom oblogom do visine od 120 mm, sa brtvom za vodotijesnost i plinotijesnost. Izvedba od nehrđajućeg čelika na upit.

Svijetli otvor
A x B
[mm]		Vanjske dimenzije
C x D
[mm]		Visina rama

[mm]		Klasa nosivosti

BAS EN 124
Težina

[kg]
Broj artikla
Tehnički crtež
300 x 300439 x 439144B12526,0414487pdf
400 x 400539 x 53935,7414488pdf
400 x 600539 x 73943,6414538pdf
500 x 500639 x 63944,0414489pdf
600 x 600739 x 73952,4414490pdf
600 x 1000 739 x 113982,0414539pdf
700 x 700839 x 83973,0414491pdf
800 x 800939 x 93983,5414492pdf
900 x 9001039 x 103994,2414493pdf
1000 x 10001139 x 1139105,9414494pdf
300 x 300439 x 439144C25032,5414495pdf
400 x 400539 x 53951,1414496pdf
400 x 600539 x 73964,1414540pdf
500 x 500639 x 63966,5414497pdf
600 x 600739 x 73978,6414498pdf
600 x 1000 739 x 1139114,5414541pdf
700 x 700839 x 839101,9414499pdf
800 x 800939 x 939116,3414500pdf
900 x 9001039 x 1039131,0414501pdf
1000 x 10001139 x 1139147,0414502pdf

ACO TopTek PAVING GS 120 poklopac od pocinčanog čelika za ispunu kamenom oblogom do visine od 120 mm, sa brtvom za vodotijesnost i plinotijesnost. Izvedba od nehrđajućeg čelika na upit.

Svijetli otvor
A x B
[mm]		Vanjske dimenzije
C x D
[mm]		Visina rama

[mm]		Klasa nosivosti

BAS EN 124
Težina

[kg]
Broj artikla
Opisni tekst
300 x 300439 x 439144B12526,0414487docx
400 x 400539 x 53935,7414488docx
400 x 600539 x 73943,6414538docx
500 x 500639 x 63944,0414489docx
600 x 600739 x 73952,4414490docx
600 x 1000 739 x 113982,0414539docx
700 x 700839 x 83973,0414491docx
800 x 800939 x 93983,5414492docx
900 x 9001039 x 103994,2414493docx
1000 x 10001139 x 1139105,9414494docx
300 x 300439 x 439144C25032,5414495docx
400 x 400539 x 53951,1414496docx
400 x 600539 x 73964,1414540docx
500 x 500639 x 63966,5414497docx
600 x 600739 x 73978,6414498docx
600 x 1000 739 x 1139114,5414541docx
700 x 700839 x 839101,9414499docx
800 x 800939 x 939116,3414500docx
900 x 9001039 x 1039131,0414501docx
1000 x 10001139 x 1139147,0414502docx

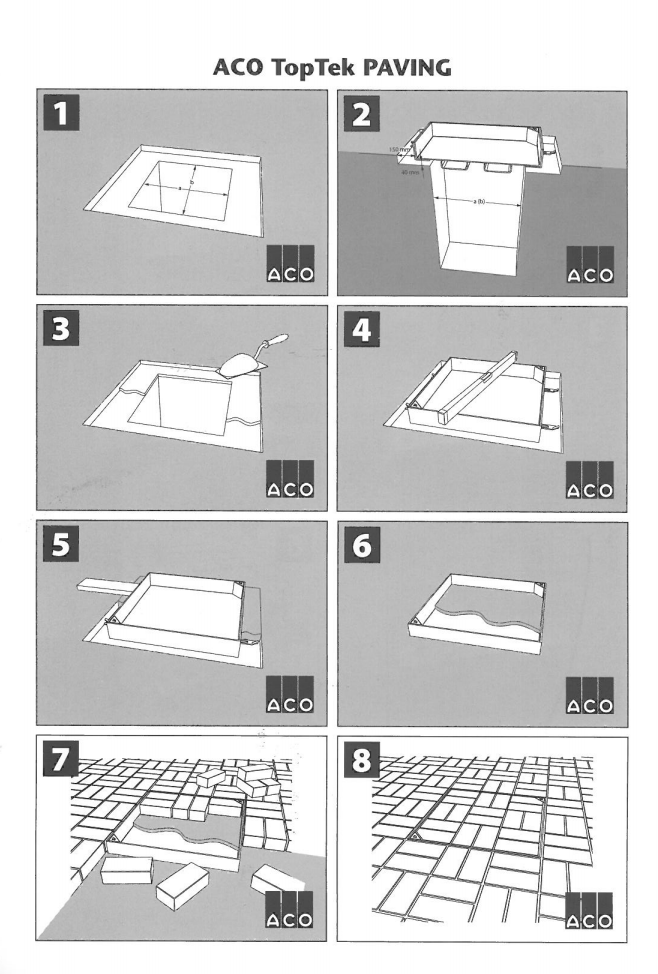

Ugradnja Paving
