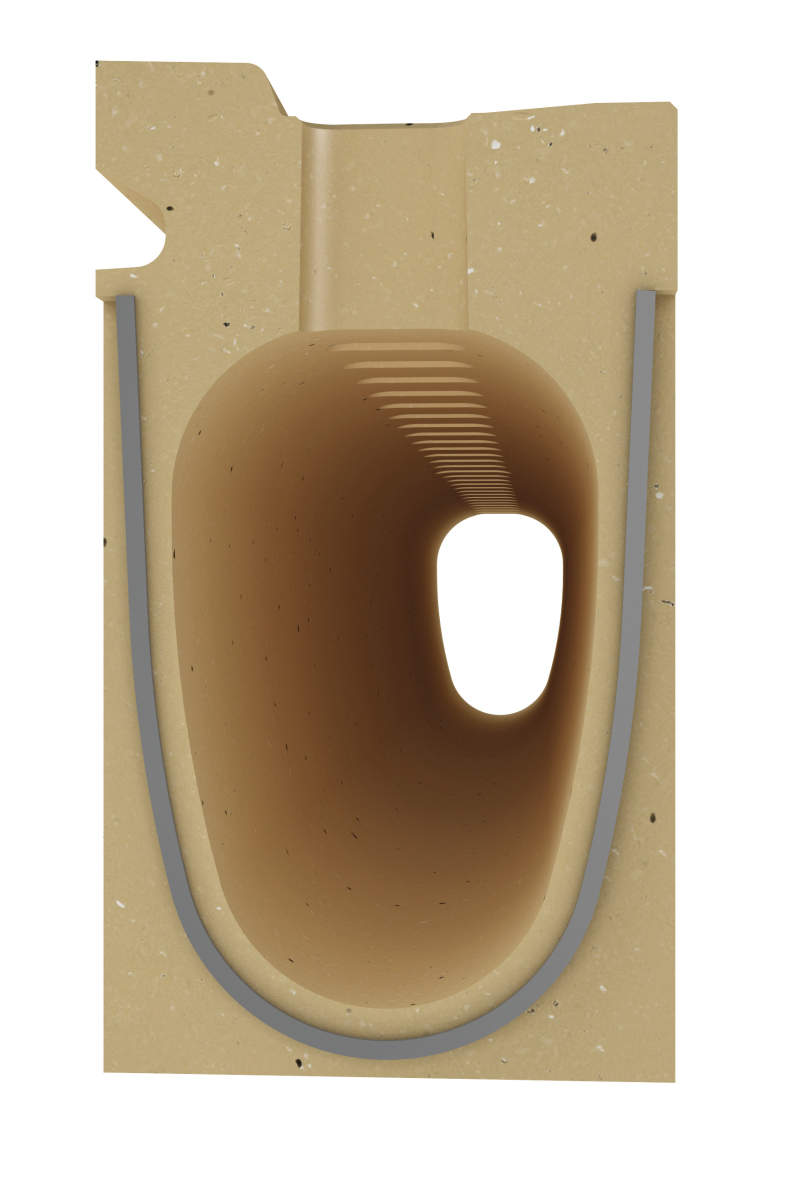

ACO Tunelski kanal specijalno je razvijen za upotrebu u tunelima. Razvijanje ovakvog kanala ne samo da reflektuje nove zahtjeve koji su postavljeni na tunelske kanale kao rezultat validnih standarda i zakona, nego ilustruje sveukupan set prohtjeva projektanata, izvođača i onih koji održavaju tunele. Multifunkcionalan sistem koji pokazuje snažnu učinkovitost kroz sve primjene, osigurava ugradnju po izuzetno strogim programima. Sofisticiran dizajn sa malom težinom proizvoda i velikom klasom opterećenja. Popečni presjek ACO Monoblock kanala/ivičnjaka T 275 V formiran je u skladu sa tipično ACO inovativnim „V“ oblikom.

Prednosti u odnosu na standardni „U“ poprečni presjek leže u detaljima:

  • Povećan učinak odvodnje,
  • Veći efekat samočišćenja,
  • Manji troškovi održavanja
Prednosti proizvoda
  • Polimerbeton - materijal od kojeg je izrađen Monoblock (lagan, otporan na starenje, visoko stabilan, ne korodira, otporan na mraz, soli i hemikalije)
  • V-presjek za optimalne hidrauličke sposobnosti
  • Varijabilno povišenje ruba 3 i 7 cm
  • 25 % više prostora u presjeku tunela
  • Zahvaljujući maloj građevinskoj širini kanala
  • Integrisana brtva
  • Građevinska dužina kanala 2 m

Građevinski materijali za izgradnju tunela podliježu najvišim sigurnosnim standardima u skladu sa direktivom Vijeća Evrope i Evropskog parlamenta broj 2004/54/EG i njemačkih smjernica i propisa RABT i ZTV-ING. Važan kriterij koji materijal treba ispunjavati za ugradnju u tunelu je da je "nezapaljiv". Specijalna polimerbetonska mješavina koju ACO primjenjuje za izradu tunelskog kanala u potpunosti zadovoljava ove specifične zahtjeve.

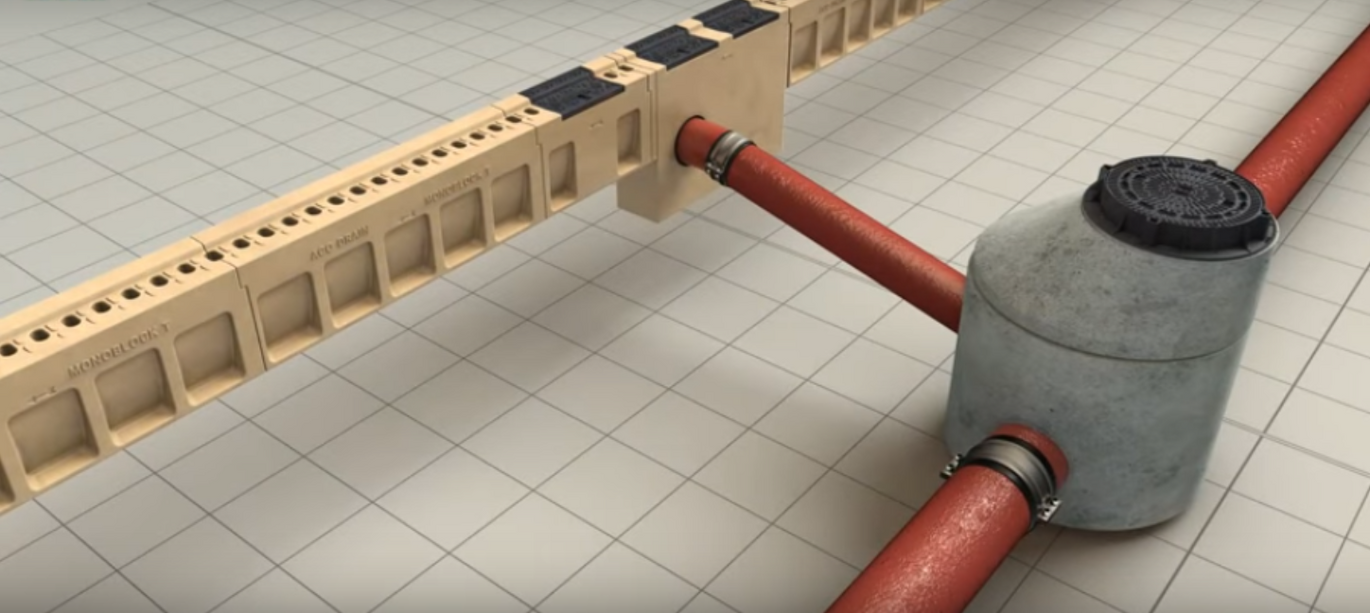

U skladu sa inoviranim propisima ZTV-ING 12/03 ACO polimerbeton je odobren za ugradnju u tunele. Jedan od važnijih elemenata je sigurna odvodnja opasnih i zapaljivih fluida u slučaju havarije u tunelu sistemom kanala sa kontinuiranim tunelskim kanalima velikog ulivnog kapaciteta i vatrozapornih šahtova. Proizvodi za tunelsku odvodnju se projektuju i prilagođavaju u skladu sa specifičnim zahtjevima objekta i datih okolnosti.

Dužina
[mm]
Širina
[mm]
Visina
[mm]
Ulivna površina
[cm²/m]
TipTežina
[kg]
Broj artikla
2000275630345Smjer toka desno 466,0131001
Smjer toka lijevo466,0131004
1000275630345Smjer toka desno260,0131062
Smjer toka lijevo260,0131063
2000275510345Smjer toka desno455,0131102
Smjer toka lijevo455,0131103
1000275510345Smjer toka desno234,0131108
Smjer toka lijevo234,0131109
420345Smjer toka desno218,0131208
Smjer toka lijevo218,0131209
Opis artiklaBroj artiklaTehnički crtež
ACO Monoblock T 275V, građevinska visina 420 mm131208
131209
pdf
ACO Monoblock T 275V, građevinska visina 510 mm131102
131103
pdf
ACO Monoblock T 275V, građevinska visina 630 mm131001
131004
pdf
