ACO FHD 142 slivnik

Asortiman higijenskih ACO slivnika podrazumijeva principe higijenskog dizajna u cilju osiguranja vrhunske higijenske učinkovitosti. Sa tri promjera tijela slivnika, ovaj program zadovoljava sve protoke i različite građevinske zahtjeve uključujući i nisku ugradbenu dubinu, kao i zahtjeve za preventivnim protupožarnim mjerama. Naši proizvodi su ispitani i certifikovani prema BAS EN 1253.

Asortiman higijenskih ACO slivnika podrazumijeva principe higijenskog dizajna u cilju osiguranja vrhunske higijenske učinkovitosti. Sa tri promjera tijela slivnika, ovaj program zadovoljava sve protoke i različite građevinske zahtjeve uključujući i nisku ugradbenu dubinu, kao i zahtjeve za preventivnim protupožarnim mjerama. Naši proizvodi su ispitani i certifikovani prema BAS EN 1253.

Prednosti proizvoda
  • Higijenski dizajn prema EN ISO 14159 i EHEDG dokumentu br. 8, 13 i 44. Testirani i certifikovani prema BAS EN 1253
  • Slivnici od nehrđajućeg čelika kvaliteta AISI 304 ili AISI 316 L
  • Sve ivice zaobljene u radijusu za brzi protok vode bez mogućnosti zadržavanja
  • Izvadivi protumirisni uložak od nehrđajućeg čelika, higijenskog dizajna za lakše održavanje
  • Protok slivnika 1,4 l/s sa ispustom DN 70, do 1,6 l/s sa ispustom DN 100
  • Dimenzije rama: 200 x 200 mm za rešetku 168 x 168 mm
  • Ispust DN 70 (promjera 75 mm) ili DN 100 (promjera 110 mm)
  • Široka paleta pokrovnih rešetki klase L15 do M125 (BAS EN 1253) i C250 (BAS EN 124)
  • Opciono korpica za sakupljanje nečistoća kapaciteta 0,3 litre

ACO higijenski jednodijelni slivnik


ACO zaštitne pokrovne OSB ploče

  • Zaštita od građevinskih materijala i nečistoća, sprečava ulazak betona u sistem odvodnje što može prouzročiti velike troškove sanacije
  • Eliminiše čišćenje sistema odvodnje nakon ugradnje
  • Sprečava ozljede na gradilištu
  • Prema normi BAS EN12811-1 za opterećenje klase K3
  • Ekološko rješenje za jednokratnu upotrebu, OSB ploče moguće je reciklirati te ne predstavljaju opasnost za okolinu

Livena pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Higijenski dizajn
  • Elektropolirana završna obrada
  • Klasa nosivosti M125
  • Protuklizna

Gredičasta pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Higijenski dizajn
  • Pikopasivizirana završna obrada
  • Klasa nosivosti R50, M125 ili C250
  • Protuklizna ili ne

Heelsafe pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Volcano pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna

Mrežasta pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna ili ne

Qudratto pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Slot pokrovna ploča za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti M125

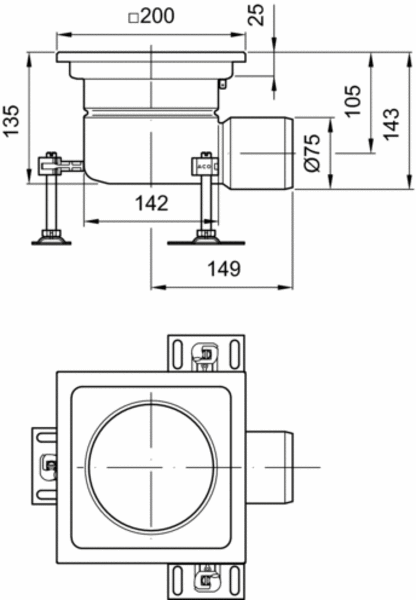

ACO slivnik FHD 142
bez prirubnice
Dimenzije
rama

[mm]
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
200 x 200DN 70BEZ414700414800pdf
SA414701414801pdf
200 x 200DN 100BEZ414702414802pdf
SA414703414803pdf

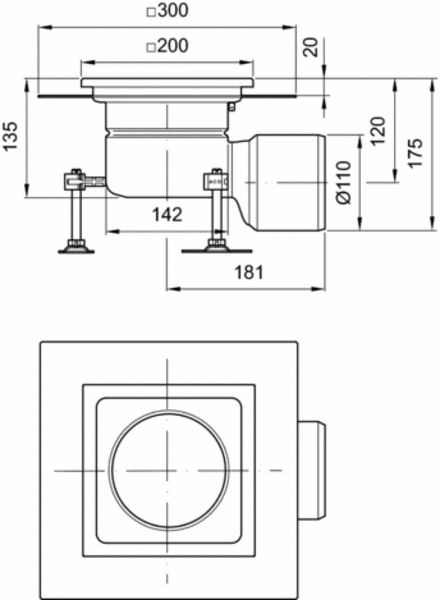

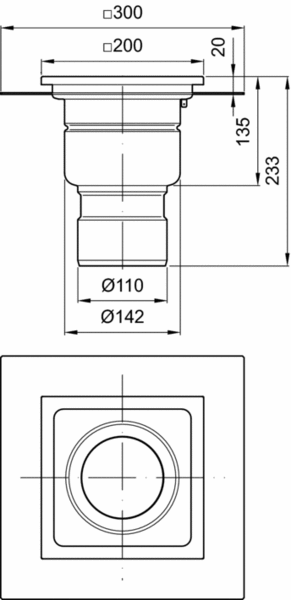

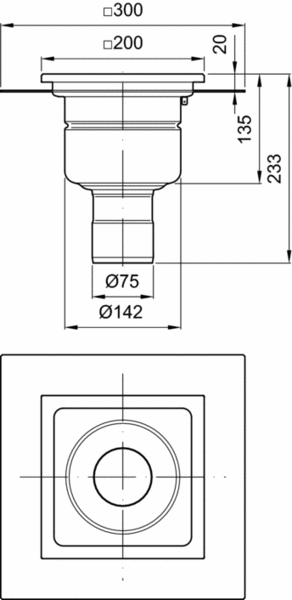

ACO slivnik FHD 142 sa prirubnicom
200 x 200DN 70
SA414744414844pdf
200 x 200DN 100SA414745414845pdf

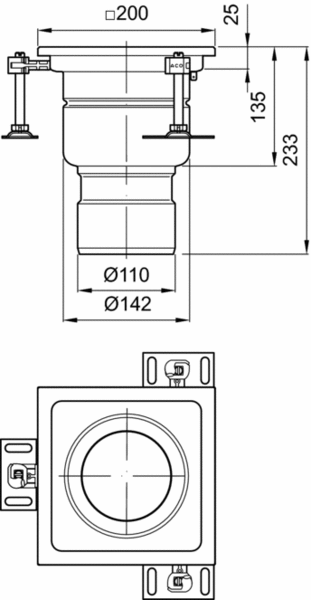

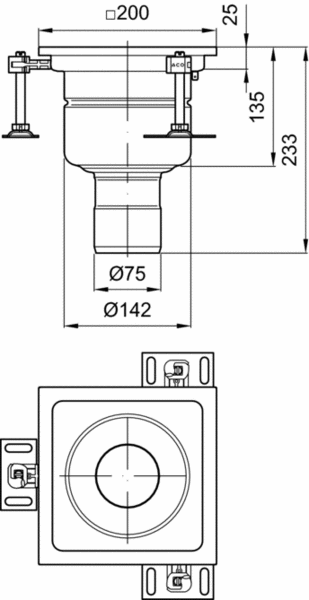

ACO slivnik FHD 142
bez prirubnice
Dimenzije
rama

[mm]
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
200 x 200DN 70BEZ414704414804pdf
SA414705414805pdf
200 x 200DN 100BEZ414706414806pdf
SA414707414807pdf

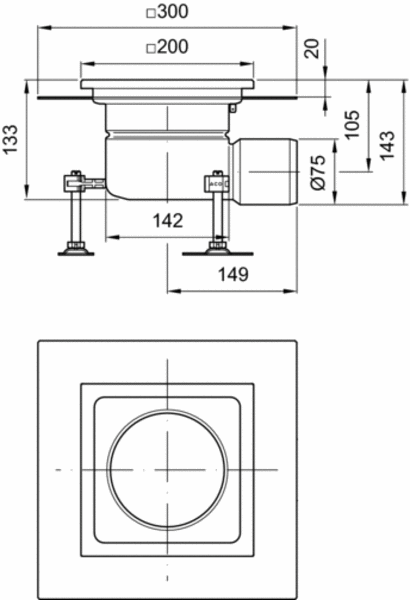

ACO slivnik FHD 142 sa prirubnicom
200 x 200DN 70
SA414746414846pdf
200 x 200DN 100SA414747414847pdf

Pokrovne rešetke za dimenzije rama 200 x 200 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
M125416942-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
R50416912416913pdf
M125408093409193pdf
C250408043408143pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408090408190pdf
L15408091408191pdf
Quadratto pokrovna rešetka
L15408092408192pdf
Heelsafe pokrovna rešetka
L15408022408122pdf
Volcano pokrovna rešetka, protuklizna
L15408094408194pdf
Slot pokrovna ploča
M125408021408121pdf
Prednosti proizvoda
  • Higijenski dizajn prema EN ISO 14159 i EHEDG dokumentu br. 8, 13 i 44
  • Testirani i certifikovani prema BAS EN 1253
  • Slivnici od nehrđajućeg čelika kvaliteta AISI 304 ili AISI 316 L
  • Sve ivice zaobljene u radijusu za brzi protok vode bez mogućnosti zadržavanja
  • Izvadivi protumirisni uložak od nehrđajućeg čelika, higijenskog dizajna za lakše održavanje
  • Protok slivnika 1,4 l/s sa ispustom DN 70, do 1,6 l/s sa ispustom DN 100
  • Teleskopski podesiva visina i zakretanje slivne rešetke
  • Slivnik je moguće kombinovati sa ramom 200 x 200 mm ili linijskim Box/Slot/Tray kanalima
  • Slivnici sa prirubnicom za prihvat hidroizolacije
  • Ispust DN 70 (promjera 75 mm) ili DN 100 (promjera 110 mm)
  • Široka paleta pokrovnih rešetki klase L15 do M125 (BAS EN 1253) i C250 (BAS EN 124)
  • Opciono korpica za sakupljanje nečistoća kapaciteta 0,3 litre

ACO higijenski dvodijelni slivnik sa prirubnicom za lijepljenje hidroizolacije


ACO zaštitne pokrovne OSB ploče

  • Zaštita od građevinskih materijala i nečistoća, sprečava ulazak betona u sistem odvodnje što može prouzročiti velike troškove sanacije
  • Eliminiše čišćenje sistema odvodnje nakon ugradnje
  • Sprečava ozljede na gradilištu
  • Prema normi BAS EN12811-1 za opterećenje klase K3
  • Ekološko rješenje za jednokratnu upotrebu, OSB ploče moguće je reciklirati te ne predstavljaju opasnost za okolinu

Livena pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Higijenski dizajn
  • Elektropolirana završna obrada
  • Klasa nosivosti M125
  • Protuklizna

Gredičasta pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Higijenski dizajn
  • Pikopasivizirana završna obrada
  • Klasa nosivosti R50, M125 ili C250
  • Protuklizna ili ne

Heelsafe pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Volcano pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna

Mrežasta pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna ili ne

Qudratto pokrovna rešetka za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Slot pokrovna ploča za FHD slivnik 142

  • Dimenzije rešetke 168 x 168 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti M125

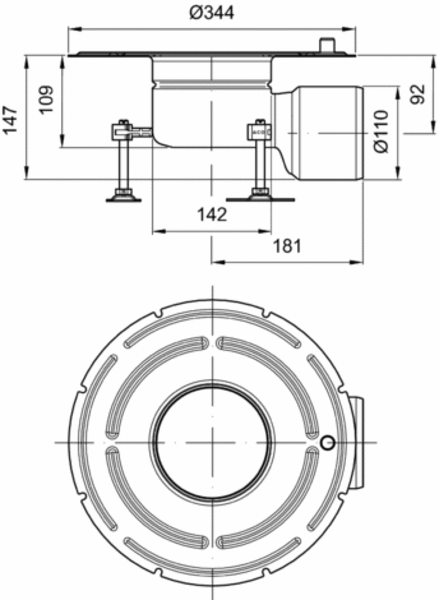

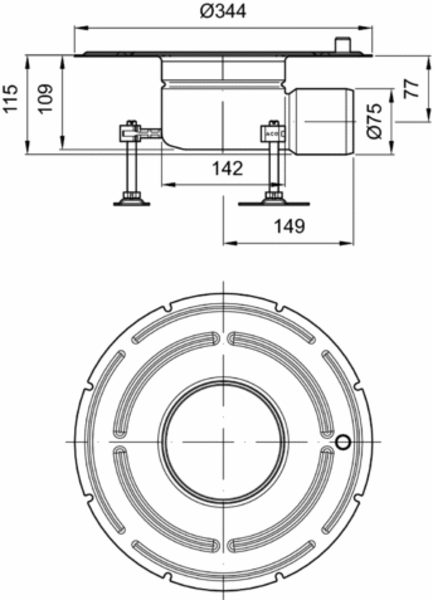

ACO slivnik FHD 142

Tip
prirubnice
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Bez prirubnice za hidroizolacijuDN 70BEZ414708414808pdf
SA414709414809pdf

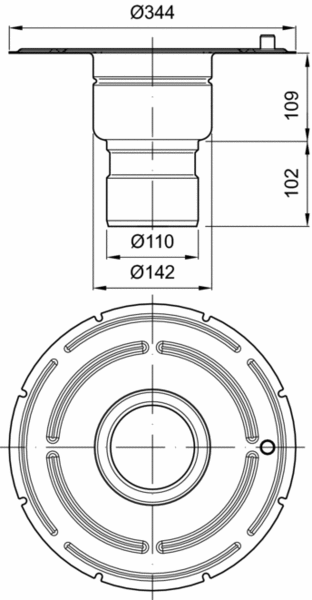

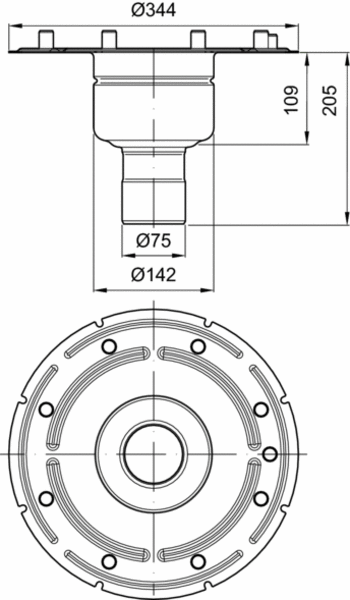

Sa prirubnicom za lijepljenje hidroizolacijeDN 70BEZ414710414810pdf
SA414711414811pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 70BEZ414712414812pdf
SA414713414813pdf
Bez prirubnice za hidroizolacijuDN 100BEZ414714414814pdf
SA414715414815pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 100BEZ414716414816pdf
SA414717414817pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 100BEZ414718414818pdf
SA414719414819pdf

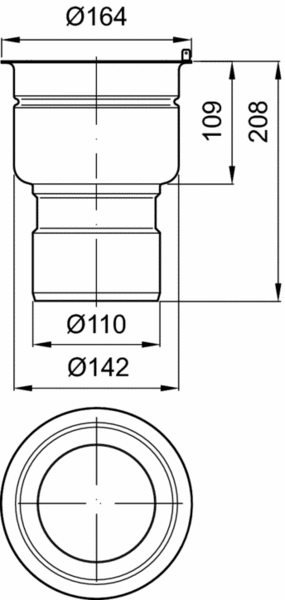

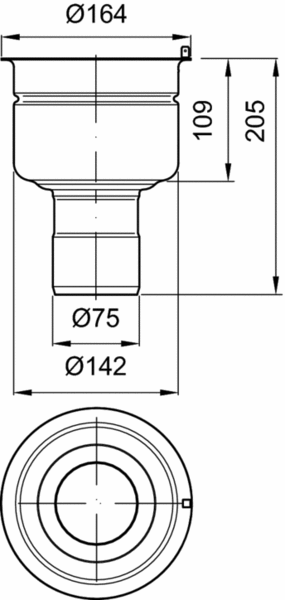

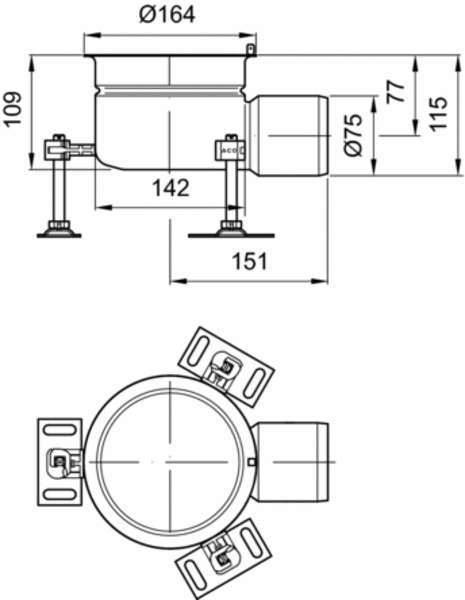

ACO slivnik FHD 142

Tip
prirubnice
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Bez prirubnice za hidroizolacijuDN 70BEZ414720414820pdf
SA414721414821pdf

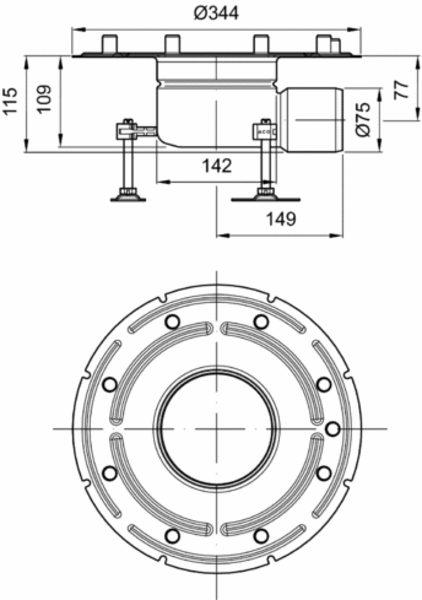

Sa prirubnicom za lijepljenje hidroizolacijeDN 70BEZ414722414822pdf
SA414723414823pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 70BEZ414724414824pdf
SA414725414825pdf
Bez prirubnice za hidroizolacijuDN 100BEZ414726414826pdf
SA414727414827pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 100BEZ414728414828pdf
SA414729414829pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 100BEZ414730414830pdf
SA414731414831pdf

Pokrovne rešetke za dimenzije rama 200 x 200 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
M125416942-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
R50416912416913pdf
M125408093409193pdf
C250408043408143pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408090408190pdf
L15408091408191pdf
Quadratto pokrovna rešetka
L15408092408192pdf
Heelsafe pokrovna rešetka
L15408022408122pdf
Volcano pokrovna rešetka, protuklizna
L15408094408194pdf
Slot pokrovna ploča
M125408021408121pdf

Kao jedan od svjetskih lidera u oblasti odvodnje, ACO grupa je svjesna krucijalnog značaja kojeg odvodnja ima u komercijalnoj prehrambenoj industriji.

Cijenimo sigurnost hrane, higijenu i kontrolu troškova te smatramo da su to vitalni faktori, ali smo, također, svjesni da su za mnoge sistemi za odvodnju izvan vidokruga, a time i izvan opsega ozbiljnijeg razmatranja.

Kao rezultat toga, mnogi sistemi odvodnje su neadekvatno dizajnirani. U najboljem slučaju to dovodi do visokih troškova za čišćenje i održavanje, a u najgorem slučaju može dovesti do kontaminacije hrane, zatvaranja pogona i velikih gubitaka – ili čak gašenja poslovanja. Kao kompanija sa motom „ACO budućnost odvodnje“, odlučni smo to promijeniti podizanjem kvaliteta higijenske odvodnje, te poboljšanja standarda u svakom dijelu procesa.


ACO HygieneFirst filozofija simbolizuje posvećenost najvišim higijenskim performansama. Pri izradi svojih proizvoda ACO strogo vodi računa o higijenskim zahtjevima i načelima projektovanja za opremu koja dolazi u kontakt sa hranom, a koje podni odvodi treba da ispunjavaju u svrhu postizanja potpune higijenske učinkovitosti.
