ACO Oleopass C

Prva Slika Univerzalna-ezgif.com-webp-to-jpg-converter

Koaliscentni separator naftnih derivata za ugradnju u tlo sa bypassom iz armiranog betona sa integrisanim taložnikom.

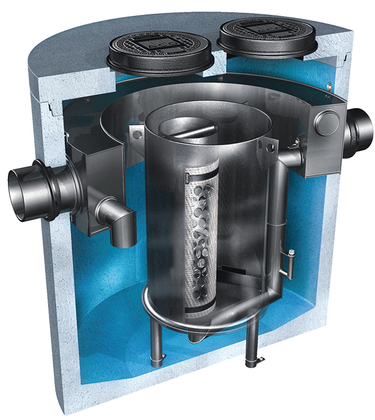

Oleopass-0 Rdax 375x420

Oleopass C Elementi Sistema

Vanjska parkirališta
Saobraćajnice (putevi i autoputevi)

Oleopator C-fst12 09 Fa64198495 OPC1-ezgif.com-webp-to-jpg-converter

Potvrđena efikasnost prečišćavanja prema EN 858-1 za klasu I (koalescentne separatore) - mineralnih ulja u prečišćenoj vodi manje od 5mg/l.

Dokazano laboratorijskim ispitivanjem pri akreditovanom LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga.

Koalescentni element ("filter")
Sifonirani (potopljeni) uliv sa deflektorom
Potopljena izlivna cijev
Sigurnosni plovak za sprečavanje nekontrolisanog isticanja izdvojenih naftnih derivata
Otporan na djelovanje uzgonskih sila podzemnih voda (visina podzemne vode do uliva u separator)
Namenjen za ugradnju u zemlju
Unutrašnji elementi separatora izrađeni od PEHD-a
Tijelo separatora izrađeno od armiranog betona (prema BAS EN 206-1), klasa čvrstoće C35/45, klasa izloženosti okolini: XA3, XF4
Unutrašnjost separatora premazana je zaštitnim troslojnim epoksidnim premazom (spoljni premaz opcija)
Cijev obilaznog toka (bypass-a) integrisana u tijelo separatora
Pristup separatoru u skladu sa EN 476
BEGU poklopac klase nosivosti D400 prema BAS EN 124, svijetlog otvora Ø600mm sa natpisom »SEPARATOR«

Tabela Oleopass-ByPass C Dimenzije

Protok	Uliv/izliv DN/OD	Maksimalni protok	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
			Taložnik	Max izdvojenog ulja	Ukupna Zapremina	D	H	H1	Poklopac	Masa
	[mm]	[l]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 6	300	60	1200	185	1950	1740	1800	335	1 x DN600	4815	TB_741534
NS 8	300	80	1600	185	2420	1740	2100	335	1 x DN600	5280	TB_741536
NS 10	400	100	1000	185	2890	1740	1800	335	1 x DN600	4830	TB_741560
NS 10	400	100	2000	185	2890	1740	2400	335	1 x DN600	5720	TB_741460
NS 15	400	150	1500	464	4830	2450	1750	365	1 x DN600	8860	TB_741562
NS 15	400	150	3000	464	4830	2450	2145	365	1 x DN600	9740	TB_741462
NS 20	400	200	2000	594	6570	2450	2145	365	1 x DN600	9790	TB_741566
NS 20	400	200	4000	594	6570	2450	2800	365	1 x DN600	11255	TB_741466
NS 30	500	300	3000	634	6120	2450	2410	365	1 x DN600 1 x DN800	10330	TB_741565S

Protok	Uliv/izliv DN/OD	Maksimalni protok	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
			Taložnik	Max izdvojenog ulja	Ukupna Zapremina	D	H	H1	Poklopac	Masa
	[mm]	[l]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 6	300	60	1200	185	1950	1740	1800	615	1 x DN600	5000	TB_741534N
NS 8	300	80	1600	185	2420	1740	2100	615	1 x DN600	5465	TB_741536N
NS 10	400	100	1000	185	2890	1740	1800	615	1 x DN600	5015	TB_741560N
NS 10	400	100	2000	185	2890	1740	2400	615	1 x DN600	5905	TB_741460N
NS 15	400	150	1500	464	4830	2450	1750	645	1 x DN600	9010	TB_741562N
NS 15	400	150	3000	464	4830	2450	2145	645	1 x DN600	9890	TB_741462N
NS 20	400	200	2000	594	6570	2450	2145	645	1 x DN600	9940	TB_741566N
NS 20	400	200	4000	594	6570	2450	2800	645	1 x DN600	11405	TB_741466N

Oleopass C Elementi Sistema

Vanjska parkirališta
Saobraćajnice (putevi i autoputevi)

Oleopator C-fst12 09 Fa64198495 OPC1-ezgif.com-webp-to-jpg-converter

Potvrđena efikasnost prečišćavanja prema EN 858-1 za klasu I (koalescentne separatore) - mineralnih ulja u prečišćenoj vodi manje od 5mg/l.

Dokazano laboratorijskim ispitivanjem pri akreditovanom LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga.

Koalescentni element ("filter")
Sifonirani (potopljeni) uliv sa deflektorom
Potopljena izlivna cijev
Sigurnosni plovak za sprečavanje nekontrolisanog isticanja izdvojenih naftnih derivata
Otporan na djelovanje uzgonskih sila podzemnih voda (visina podzemne vode do uliva u separator)
Namenjen za ugradnju u zemlju
Unutrašnji elementi separatora izrađeni od PEHD-a
Tijelo separatora izrađeno od armiranog betona (prema BAS EN 206-1), klasa čvrstoće C35/45, klasa izloženosti okolini: XA3, XF4
Unutrašnjost separatora premazana je zaštitnim troslojnim epoksidnim premazom (spoljni premaz opcija)
Cijev obilaznog toka (bypass-a) integrisana u tijelo separatora
Pristup separatoru u skladu sa EN 476
BEGU poklopac klase nosivosti D400 prema BAS EN 124, svijetlog otvora Ø600mm sa natpisom »SEPARATOR«

Tabela Oleopass-ByPass C Dimenzije

Protok	Uliv/izliv DN/OD	Maksimalni protok	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
			Taložnik	Max izdvojenog ulja	Ukupna Zapremina	D	H	H1	Poklopac	Masa
	[mm]	[l]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 6	300	60	1200	185	1950	1740	1800	335	1 x DN600	4815	TB_741534
NS 8	300	80	1600	185	2420	1740	2100	335	1 x DN600	5280	TB_741536
NS 10	400	100	1000	185	2890	1740	1800	335	1 x DN600	4830	TB_741560
NS 10	400	100	2000	185	2890	1740	2400	335	1 x DN600	5720	TB_741460
NS 15	400	150	1500	464	4830	2450	1750	365	1 x DN600	8860	TB_741562
NS 15	400	150	3000	464	4830	2450	2145	365	1 x DN600	9740	TB_741462
NS 20	400	200	2000	594	6570	2450	2145	365	1 x DN600	9790	TB_741566
NS 20	400	200	4000	594	6570	2450	2800	365	1 x DN600	11255	TB_741466
NS 30	500	300	3000	634	6120	2450	2410	365	1 x DN600 1 x DN800	10330	TB_741565S

Protok	Uliv/izliv DN/OD	Maksimalni protok	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
			Taložnik	Max izdvojenog ulja	Ukupna Zapremina	D	H	H1	Poklopac	Masa
	[mm]	[l]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 6	300	60	1200	185	1950	1740	1800	615	1 x DN600	5000	TB_741534N
NS 8	300	80	1600	185	2420	1740	2100	615	1 x DN600	5465	TB_741536N
NS 10	400	100	1000	185	2890	1740	1800	615	1 x DN600	5015	TB_741560N
NS 10	400	100	2000	185	2890	1740	2400	615	1 x DN600	5905	TB_741460N
NS 15	400	150	1500	464	4830	2450	1750	645	1 x DN600	9010	TB_741562N
NS 15	400	150	3000	464	4830	2450	2145	645	1 x DN600	9890	TB_741462N
NS 20	400	200	2000	594	6570	2450	2145	645	1 x DN600	9940	TB_741566N
NS 20	400	200	4000	594	6570	2450	2800	645	1 x DN600	11405	TB_741466N
