Separator masti od polietilena namijenjen za ugradnju u tlo.
ACO Lipumax P - polietilenski separator
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje i čišćenje preko poklopca

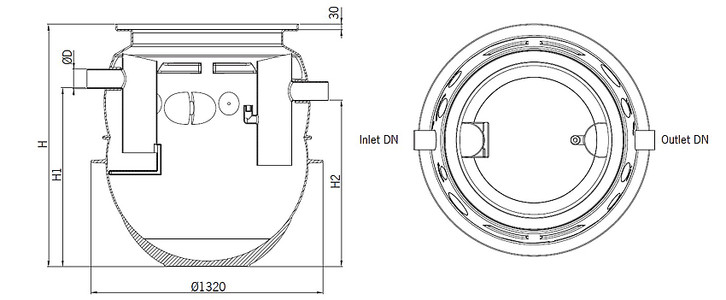

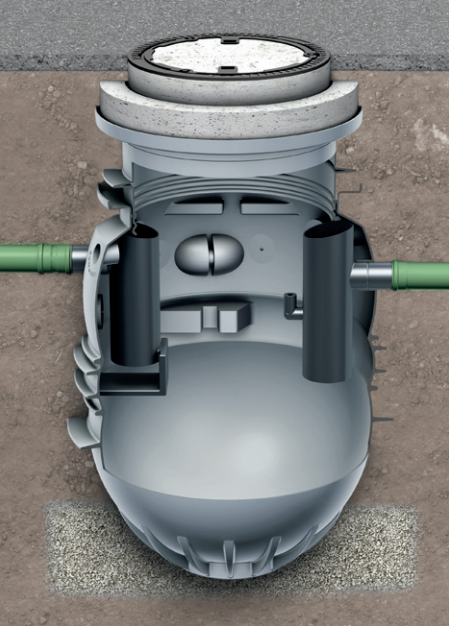

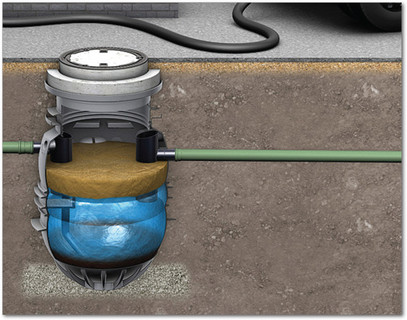

Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-B NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 63 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 89 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 93 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 108 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 108 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 115 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 125 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P NG 2 SF 200 | 3202.80.00 | |
| ACO Lipumax P NG 2 SF 400 | 3202.80.10 | |
| ACO Lipumax P NG 4 SF 400 | 3204.80.00 | |
| ACO Lipumax P NG 4 SF 800 | 3204.80.10 | |
| ACO Lipumax P NG 5,5 SF 550 | 3205.80.00 | |
| ACO Lipumax P NG 7 SF 700 | 3207.80.00 | |
| ACO Lipumax P NG 8,5 SF 850 | 3208.80.00 | |
| ACO Lipumax P NG 10 SF 1000 | 3333.33.33 |
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje i čišćenje preko poklopca
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-B NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 63 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 89 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 93 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 108 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 108 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 115 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 125 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P NG 2 SF 200 | 3202.80.00 | |
| ACO Lipumax P NG 2 SF 400 | 3202.80.10 | |
| ACO Lipumax P NG 4 SF 400 | 3204.80.00 | |
| ACO Lipumax P NG 4 SF 800 | 3204.80.10 | |
| ACO Lipumax P NG 5,5 SF 550 | 3205.80.00 | |
| ACO Lipumax P NG 7 SF 700 | 3207.80.00 | |
| ACO Lipumax P NG 8,5 SF 850 | 3208.80.00 | |
| ACO Lipumax P NG 10 SF 1000 | 3333.33.33 |
ACO Lipumax P-D
pražnjenje preko direktno integrisane cijevi za pražnjenje, čišćenje preko poklopca
Moguće je ugraditi cjevovod za pražnjenje DN65 i odgovarajući priključak na licu mjesta.
ACO Lipumax P-D separator masti sa direktno integrisanom cijevi za pražnjenje su idealni za ugradnju u područjima gdje pražnjenje preko poklopca nije moguće, kao što su na primjer ljetne bašte ili pješačke zone.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-5B vatrogasni brzi priključak i slijepi poklopac
- Čišćenje preko poklopca

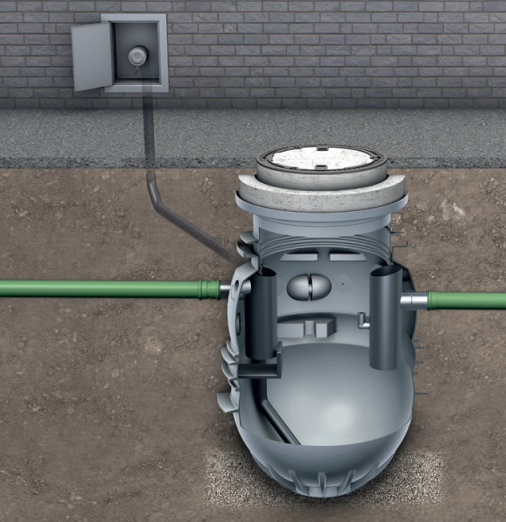

Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-D NG 4 sa poklopcem za klasu nosivosti B125.

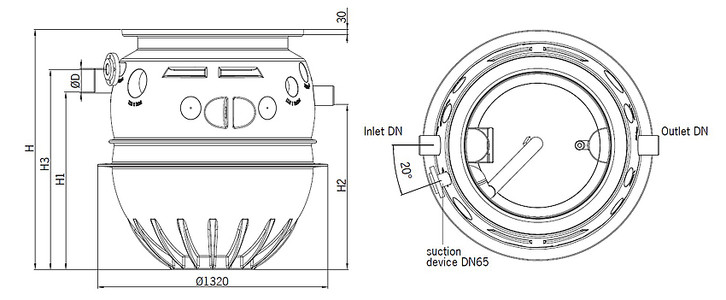

| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 66 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 92 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 95 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 111 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 111 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 118 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 128 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P-D NG 2 SF 245 | 3202.81.00 | |
| ACO Lipumax P-D NG 2 SF 460 | 3202.81.10 | |
| ACO Lipumax P-D NG 4 SF 460 | 3204.81.00 | |
| ACO Lipumax P-D NG 4 SF 980 | 3204.81.10 | |
| ACO Lipumax P-D NG 5,5 SF 570 | 3205.81.00 | |
| ACO Lipumax P-D NG 7 SF 730 | 3207.81.00 | |
| ACO Lipumax P-D NG 8,5 SF 860 | 3208.81.00 | |
| ACO Lipumax P-D NG 10 SF 1010 | 3210.81.00 |
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-5B vatrogasni brzi priključak i slijepi poklopac
- Čišćenje preko poklopca
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-D NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 66 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 92 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 95 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 111 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 111 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 118 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 128 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P-D NG 2 SF 245 | 3202.81.00 | |
| ACO Lipumax P-D NG 2 SF 460 | 3202.81.10 | |
| ACO Lipumax P-D NG 4 SF 460 | 3204.81.00 | |
| ACO Lipumax P-D NG 4 SF 980 | 3204.81.10 | |
| ACO Lipumax P-D NG 5,5 SF 570 | 3205.81.00 | |
| ACO Lipumax P-D NG 7 SF 730 | 3207.81.00 | |
| ACO Lipumax P-D NG 8,5 SF 860 | 3208.81.00 | |
| ACO Lipumax P-D NG 10 SF 1010 | 3210.81.00 |
ACO Lipumax P-DM
pražnjenje preko direktno integrisane cijevi za pražnjenje, čišćenje integrisanim uređajem pod visokim pritiskom (ručno upravljanje)
Moguće je ugraditi cjevovod za pražnjenje DN 65 i odgovarajući priključak na licu mjesta. Integrisanim uređajem za čišćenje pod visokim pritiskom se ručno upravlja i mora biti priključen na dovod hladne vode.
Pražnjenje i čišćenje separatora se vrši preko integrisane cijevi za direktno pražnjenje i uređajem za čišćenje pod visokim pritiskom. Zbog toga se, prilikom pražnjenja, ne mora pomjerati poklopac. Nakon pražnjenja i čišćenja separator se ručno puni vodom preko jedinice za punjenje.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa ručno kontrolisanim kuglastim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, ručno kontrolisano pražnjenje, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon od 400V/50 Hz/16A/3,9 kW)

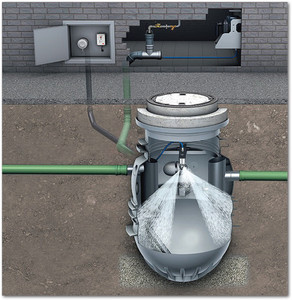

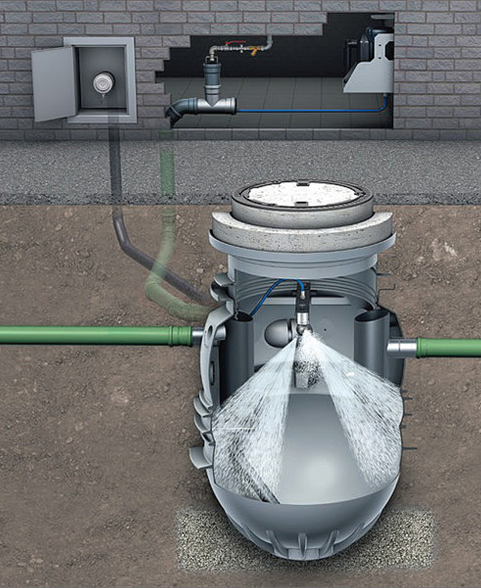

Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DM NG 4 sa poklopcem za klasu nosivosti B125.

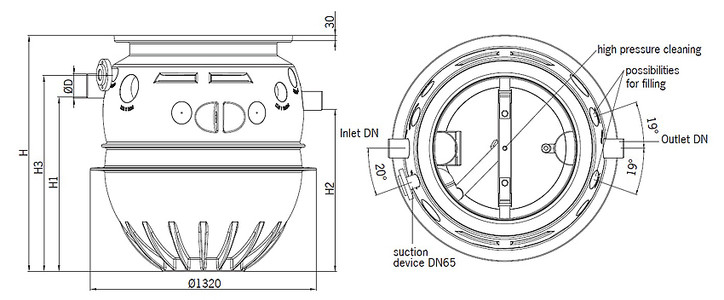

| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 119 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 145 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 148 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 164 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 164 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 171 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 181 |
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa ručno kontrolisanim kuglastim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, ručno kontrolisano pražnjenje, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon od 400V/50 Hz/16A/3,9 kW)
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DM NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 119 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 145 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 148 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 164 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 164 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 171 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 181 |
ACO Lipumax P-DA
pražnjenje preko direktno integrisane cijevi za pražnjenje, automatske čišćenje pod visokim pritiskom (automatsko upravljanje)
Moguće je ugraditi cjevovod za pražnjenje DN65 i odgovarajući priključak na licu mjesta. Integrisanim uređajem za čišćenje pod visokim pritiskom se automatski upravlja i mora biti priključen na dovod hladne vode.
Pražnjenje i čišćenje separatora se vrši automatski daljinskim kontrolama preko integrisane cijevi za direktno pražnjenje i uređajem za čišćenje pod visokim pritiskom. Zbog toga se, prilikom pražnjenja, ne mora pomjerati poklopac. Nakon pražnjenja i čišćenja separator se automatski puni vodom preko jedinice za punjenje koja mora biti spojena na dovod vode.
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DA NG 4 sa poklopcem za klasu nosivosti B125.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN 65, PN 10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa magnetnim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, automatski kontrolisan program pražnjenja, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon: 400V/50Hz/16A/3,9 kW).
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 123 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 149 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 152 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 167 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 168 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 175 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 185 |
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DA NG 4 sa poklopcem za klasu nosivosti B125.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN 65, PN 10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa magnetnim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, automatski kontrolisan program pražnjenja, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon: 400V/50Hz/16A/3,9 kW).
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 123 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 149 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 152 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 167 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 168 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 175 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 185 |
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje i čišćenje preko poklopca
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-B NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 63 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 89 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 93 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 108 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 108 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 115 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 125 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P NG 2 SF 200 | 3202.80.00 | |
| ACO Lipumax P NG 2 SF 400 | 3202.80.10 | |
| ACO Lipumax P NG 4 SF 400 | 3204.80.00 | |
| ACO Lipumax P NG 4 SF 800 | 3204.80.10 | |
| ACO Lipumax P NG 5,5 SF 550 | 3205.80.00 | |
| ACO Lipumax P NG 7 SF 700 | 3207.80.00 | |
| ACO Lipumax P NG 8,5 SF 850 | 3208.80.00 | |
| ACO Lipumax P NG 10 SF 1000 | 3333.33.33 |
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje i čišćenje preko poklopca
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-B NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 63 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 79 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 89 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 93 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 108 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 108 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 115 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 125 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P NG 2 SF 200 | 3202.80.00 | |
| ACO Lipumax P NG 2 SF 400 | 3202.80.10 | |
| ACO Lipumax P NG 4 SF 400 | 3204.80.00 | |
| ACO Lipumax P NG 4 SF 800 | 3204.80.10 | |
| ACO Lipumax P NG 5,5 SF 550 | 3205.80.00 | |
| ACO Lipumax P NG 7 SF 700 | 3207.80.00 | |
| ACO Lipumax P NG 8,5 SF 850 | 3208.80.00 | |
| ACO Lipumax P NG 10 SF 1000 | 3333.33.33 |
ACO Lipumax P-D
pražnjenje preko direktno integrisane cijevi za pražnjenje, čišćenje preko poklopca
Moguće je ugraditi cjevovod za pražnjenje DN65 i odgovarajući priključak na licu mjesta.
ACO Lipumax P-D separator masti sa direktno integrisanom cijevi za pražnjenje su idealni za ugradnju u područjima gdje pražnjenje preko poklopca nije moguće, kao što su na primjer ljetne bašte ili pješačke zone.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-5B vatrogasni brzi priključak i slijepi poklopac
- Čišćenje preko poklopca
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-D NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 66 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 92 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 95 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 111 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 111 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 118 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 128 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P-D NG 2 SF 245 | 3202.81.00 | |
| ACO Lipumax P-D NG 2 SF 460 | 3202.81.10 | |
| ACO Lipumax P-D NG 4 SF 460 | 3204.81.00 | |
| ACO Lipumax P-D NG 4 SF 980 | 3204.81.10 | |
| ACO Lipumax P-D NG 5,5 SF 570 | 3205.81.00 | |
| ACO Lipumax P-D NG 7 SF 730 | 3207.81.00 | |
| ACO Lipumax P-D NG 8,5 SF 860 | 3208.81.00 | |
| ACO Lipumax P-D NG 10 SF 1010 | 3210.81.00 |
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825 i DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-5B vatrogasni brzi priključak i slijepi poklopac
- Čišćenje preko poklopca
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-D NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 66 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 81 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 92 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 95 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 111 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 111 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 118 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 128 |
| Opis artikla | Broj artikla | Tehnički crtež |
|---|---|---|
| ACO Lipumax P-D NG 2 SF 245 | 3202.81.00 | |
| ACO Lipumax P-D NG 2 SF 460 | 3202.81.10 | |
| ACO Lipumax P-D NG 4 SF 460 | 3204.81.00 | |
| ACO Lipumax P-D NG 4 SF 980 | 3204.81.10 | |
| ACO Lipumax P-D NG 5,5 SF 570 | 3205.81.00 | |
| ACO Lipumax P-D NG 7 SF 730 | 3207.81.00 | |
| ACO Lipumax P-D NG 8,5 SF 860 | 3208.81.00 | |
| ACO Lipumax P-D NG 10 SF 1010 | 3210.81.00 |
ACO Lipumax P-DM
pražnjenje preko direktno integrisane cijevi za pražnjenje, čišćenje integrisanim uređajem pod visokim pritiskom (ručno upravljanje)
Moguće je ugraditi cjevovod za pražnjenje DN 65 i odgovarajući priključak na licu mjesta. Integrisanim uređajem za čišćenje pod visokim pritiskom se ručno upravlja i mora biti priključen na dovod hladne vode.
Pražnjenje i čišćenje separatora se vrši preko integrisane cijevi za direktno pražnjenje i uređajem za čišćenje pod visokim pritiskom. Zbog toga se, prilikom pražnjenja, ne mora pomjerati poklopac. Nakon pražnjenja i čišćenja separator se ručno puni vodom preko jedinice za punjenje.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa ručno kontrolisanim kuglastim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, ručno kontrolisano pražnjenje, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon od 400V/50 Hz/16A/3,9 kW)
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DM NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 119 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 145 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 148 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 164 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 164 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 171 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 181 |
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa ručno kontrolisanim kuglastim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, ručno kontrolisano pražnjenje, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon od 400V/50 Hz/16A/3,9 kW)
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DM NG 4 sa poklopcem za klasu nosivosti B125.
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 119 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 134 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 145 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 148 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 164 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 164 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 171 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 181 |
ACO Lipumax P-DA
pražnjenje preko direktno integrisane cijevi za pražnjenje, automatske čišćenje pod visokim pritiskom (automatsko upravljanje)
Moguće je ugraditi cjevovod za pražnjenje DN65 i odgovarajući priključak na licu mjesta. Integrisanim uređajem za čišćenje pod visokim pritiskom se automatski upravlja i mora biti priključen na dovod hladne vode.
Pražnjenje i čišćenje separatora se vrši automatski daljinskim kontrolama preko integrisane cijevi za direktno pražnjenje i uređajem za čišćenje pod visokim pritiskom. Zbog toga se, prilikom pražnjenja, ne mora pomjerati poklopac. Nakon pražnjenja i čišćenja separator se automatski puni vodom preko jedinice za punjenje koja mora biti spojena na dovod vode.
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DA NG 4 sa poklopcem za klasu nosivosti B125.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN 65, PN 10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa magnetnim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, automatski kontrolisan program pražnjenja, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon: 400V/50Hz/16A/3,9 kW).
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 123 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 149 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 152 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 167 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 168 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 175 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 185 |
Primjer ugradnje na slici prikazuje ugradnju ACO Lipumax P-DA NG 4 sa poklopcem za klasu nosivosti B125.
Separator masti od polietilena za ugradnju u tlo
- U skladu sa BAS EN 1825, DIN 4040-100
- Certifikati
- Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
- Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN 65, PN 10, protuprirubnica i Storz-75B vatrogasni brzi priključak i slijepi poklopac
- Priključak za punjenje 3/4" sa magnetnim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
- Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, automatski kontrolisan program pražnjenja, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon: 400V/50Hz/16A/3,9 kW).
| Nazivna veličina | Priključak | Zapremina taložnika (l) | Zapremina izdvojene masti (l) | Ukupna zapremina (l) | D (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| NG 2 | DN 100 | 245 | 270 | 720 | 110 | 1377 | 1015 | 945 | 1147 | 123 |
| NG 2 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 460 | 270 | 930 | 110 | 1594 | 1235 | 1165 | 1364 | 138 |
| NG 4 | DN 100 | 980 | 270 | 1465 | 110 | 2129 | 1745 | 1675 | 1899 | 149 |
| NG 5.5 | DN 150 | 570 | 230 | 1465 | 160 | 2129 | 1745 | 1675 | 1899 | 152 |
| NG 5.5 | DN 150 | 1065 | 230 | 1960 | 160 | 2611 | 2226 | 2156 | 2381 | 167 |
| NG 7 | DN 150 | 730 | 285 | 1675 | 160 | 2346 | 1960 | 1890 | 2116 | 168 |
| NG 8.5 | DN 150 | 860 | 360 | 1900 | 160 | 2558 | 2172 | 2102 | 2328 | 175 |
| NG 10 | DN 150 | 1010 | 415 | 2170 | 160 | 2828 | 2443 | 2373 | 2598 | 185 |
