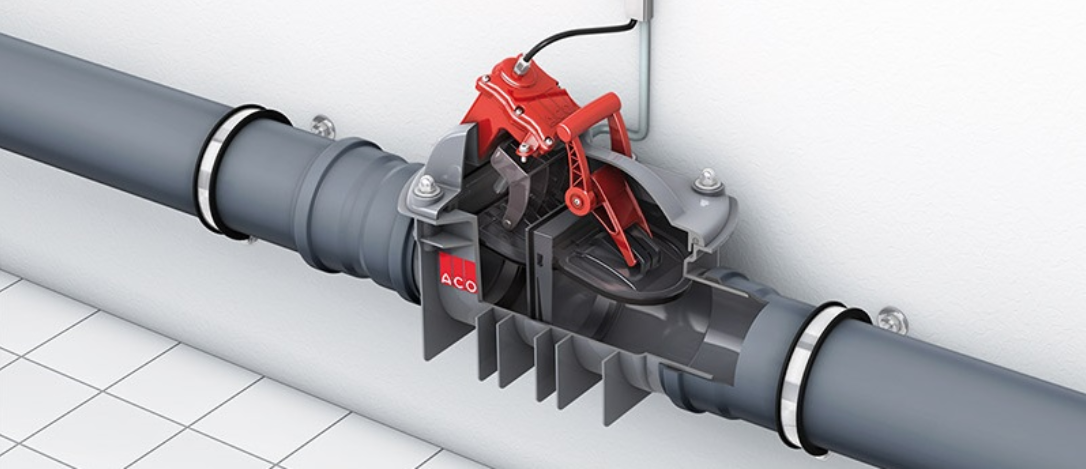

QuatrixK Hero

ACO Quatrix-K

Prednosti proizvoda:

  • Protupovratna klapna za crne (fekalne) vode
  • Klapne sa elektromotornim pogonom
  • Za montažu na slobodno okačen cjevovod ili u podu
  • Sa dvostrukom klapnom za sigurnost od povratnog toka
  • CCTV kamera dostupna
  • Pneumatski mjerni sistem za rad bez kvarova
  • Jednostavno čišćenje i održavanje

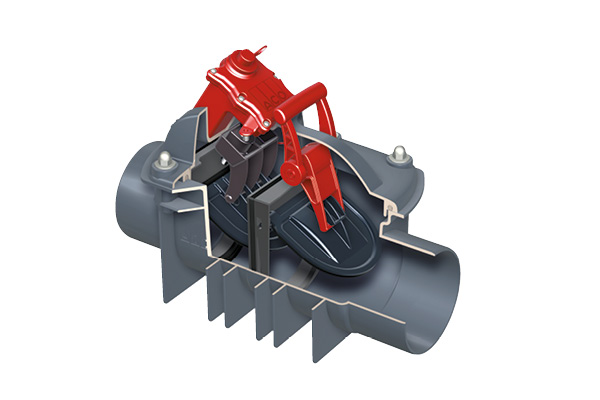

ACO Quatrix-K automatska protupovratna klapna

ACO protupovratni uređaji za gravitacione cjevovode otpadne vode, funkcionšu na jednostavnom principu nepovratnog ventila. Slobodna klapna dopušta kretanje otpadne vode samo u jednom smjeru (nizvodno), a kod povratka vode iz kanalizacije, sprječava njen prodor dalje kroz instalaciju.

Koriste se u svim prostorima ispod nivoa kanalizacije, gdje je moguće zaustaviti rad izvora otpadne vode (veš mašine, umivaonici i sl.) za vrijeme trajanja povratne vode. Zbog jednostavnog principa funkcionisanja i konstrukcije, ovi uređaji ne zahtijevaju intenzivan servis niti visoke troškove održavanja.

Obzirom da crne (fekalne) vode sadrže veliku količinu krutog otpada koji može zapeti na ležištu klapne, za ovaj tip otpadne vode koristimo klapne sa elektromotornim pogonom (tip 3F prema BAS EN 13564).

Protupovratna klapna može se nadograditi sa zaptivnom prirubnicom protiv vode pod pritiskom. Nudimo rješenja za montažu na slobodno okačen cjevovod ili u podu.

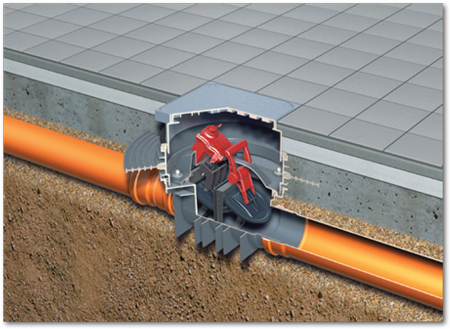

PROTIVPOV-4-1

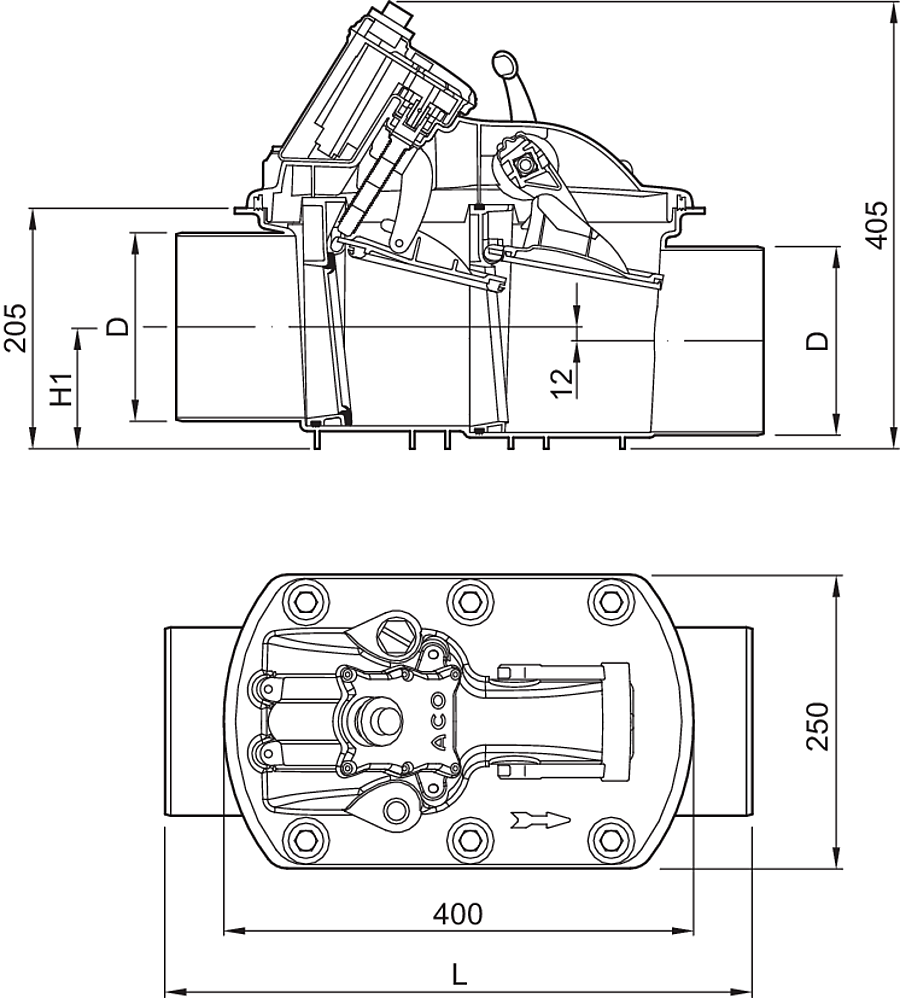

Quatrix K

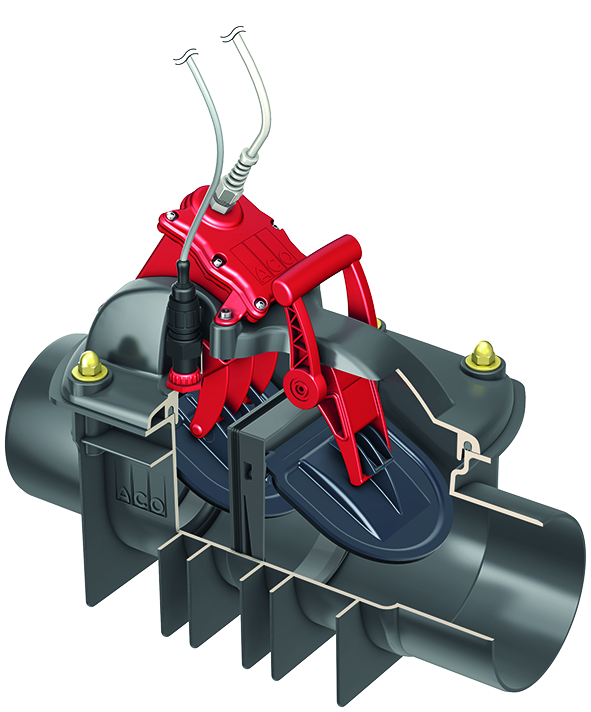

Quatrix K-foto
Nazivna veličinaDimenzijeProstor za ugradnju
DLH1
[mm][mm][mm][mm]
DN 10011046079350 x 710
DN 12512546986350 x 730
DN 150160504104350 x 820

UgradnjaOpisNazivna veličinaTežinaBroj artikla
[kg]
Za montažu na cjevovod
  • Tip 3F, predviđen za otpadne fekalne vode prema BAS EN 13564
DN 1009,1620368
DN 1259,1620486
DN 1509,1620369

Obzirom da crne (fekalne) vode sadrže veliku količinu krutog otpada koji može zapeti na ležištu klapne, za ovaj tip otpadne vode koristimo klapne sa elektromotornim pogonom (tip 3F prema BAS EN 13564).

Protupovratna klapna može se nadograditi sa zaptivnom prirubnicom protiv vode pod pritiskom. Nudimo rješenja za montažu na slobodno okačen cjevovod ili u podu.
