ACO Oleopator C

Koaliscentni separator naftnih derivata za ugradnju u tlo iz armiranog betona sa ili bez integrisanog taložnika.

spoljna parkirališta
saobraćajnice (putevi i autoputevi)
benzinske stanice
automatske autoperionice
ručne autoperionice za lična ili vozila preduzeća
autoservisi
skladišta i proizvodni pogoni
autootpadi i sl.

Oleopator C-fst12 09 Fa64198495 OPC1-ezgif.com-webp-to-jpg-converter

Potvrđena efikasnost prečišćavanja prema EN 858-1 za klasu I (koalescentne separatore) - mineralnih ulja u prečišćenoj vodi manje od 5mg/l.

Dokazano laboratorijskim ispitivanjem pri akreditovanom LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga.

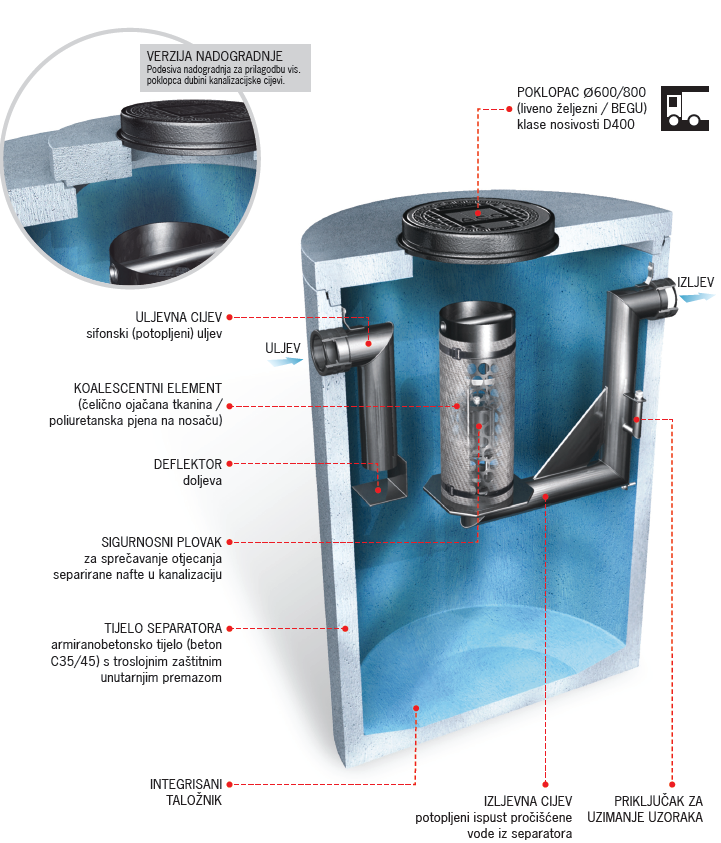

koalescentni element ("filter")
sifonirani (potopljeni) uljev sa deflektorom
potopljena izljevna cijev
sigurnosni plovak za sprječavanje nekontrolisanog isticanja izdvojenih naftnih derivata
namijenjen za ugradnju u zemlju
otporan na djelovanje uzgonskih sila podzemnih voda (visina podzemne vode do uliva u separator)
unutrašnji elementi separatora izrađeni od PEHD-a ili nehrđajućeg čelika
tijelo separatora izrađeno od armiranog betona (prema BAS EN 206-1), klasa čvrstoće C35/45, klasa izloženosti okolini: XA3, XF4
unutrašnjost separatora premazana zaštitnim troslojnim epoksidnim premazom (spoljni premaz opcija)
pristup separatoru u skladu sa EN 476
BEGU poklopac klase nosivosti D400 prema BAS EN 124, svijetlog otvora Ø600/800mm sa natpisom »SEPARATOR«

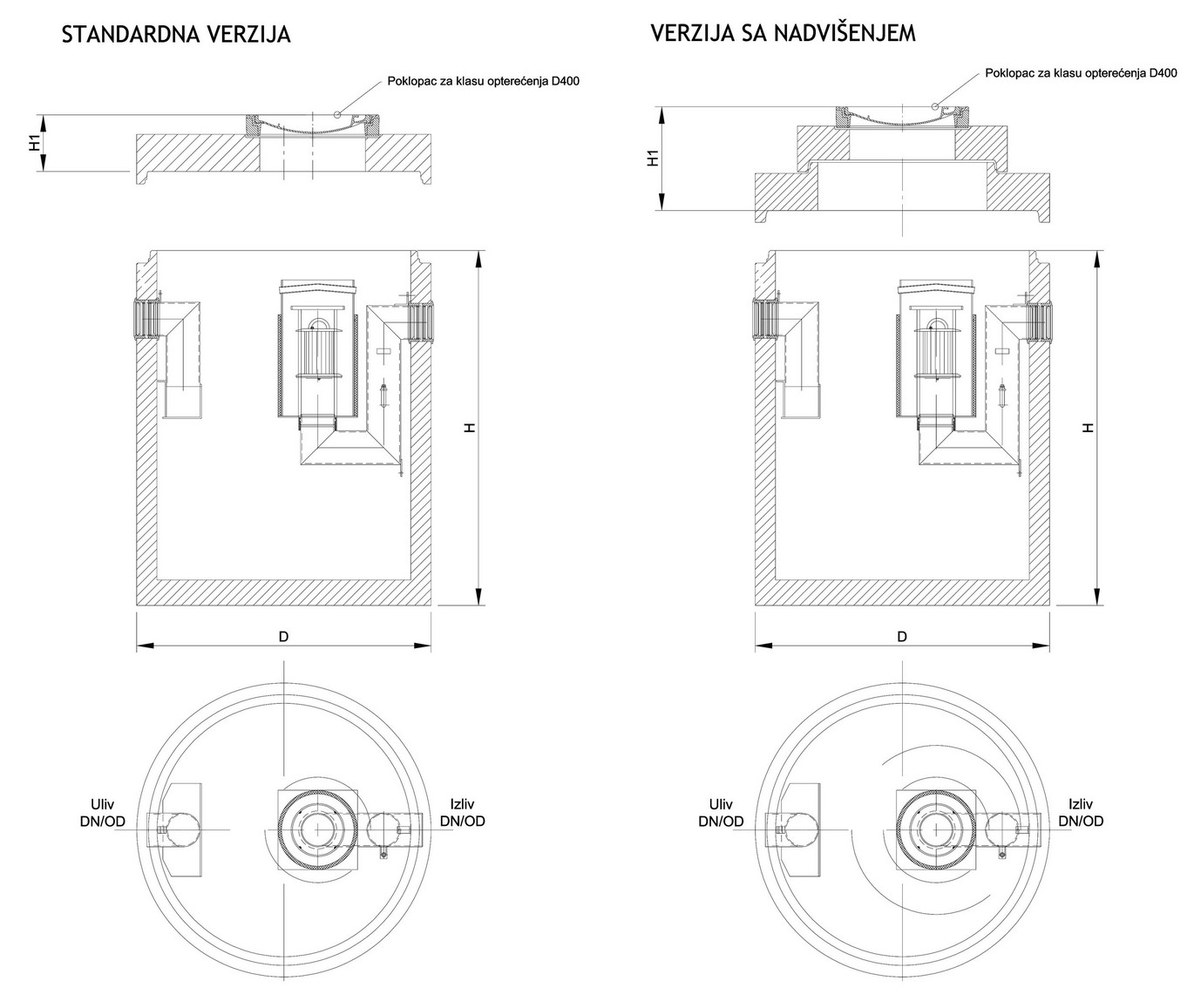

Protok	Uliv/izliv DN/OD	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
		Taložnik	Max izdvojenog ulja	Ukupna Zapremina	D	H	H1	Poklopac	Masa
	[mm]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 3	100	300	160	700	1240	1300	315	1 x DN600	2300	TB_740501
		600	160	934	1240	1500	315	1 x DN600	2950	TB_740529
		900	160	934	1440	1860	335	1 x DN600	4000	TB_740505
NS 6	150	600	160	915	1240	1750	315	1 x DN600	2970	TB_740587
NS 6	150	1200	230	1516	1440	1900	335	1 x DN600	4250	TB_740507
NS 6-10	150	0	185	530	1240	1150	315	1 x DN600	2300	TB_740563
		1000	273	1515	1440	1900	335	1 x DN600	4300	TB_746551
		2000	560	2660	1740	2100	335	1 x DN600	5450	TB_740509
		2500	560	2660	1740	2370	335	1 x DN600	5900	TB_740511
		5000	560	2660	2450	2370	365	1 x DN600	10145	TB_746517
NS 15	200	0	460	3440	1740	1550	315	1 x DN600	4570	TB_746557
		1500	460	2403	1740	2100	335	1 x DN600	5480	TB_740523
		3000	460	2403	2450	1780	365	1 x DN600	8950	TB_746539
NS 15-20	200	5000	590	3440	2450	2440	365	1 x DN600	10450	TB_746529
NS 20	200	0	590	3440	1740	1550	315	1 x DN600	4600	TB_746555
		2000	590	3190	1740	2400	335	1 x DN600	5875	TB_740525
		4000	590	3190	2450	2040	365	1 x DN600	9380	TB_746527
		6000	590	3190	2450	2700	365	1 x DN600	10965	TB_746531
NS 30	250	0	634	3325	1740	1550	315	1 x DN600	4600	TB_746553
		3000	1510	5111	2450	2175	365	1 x DN600	9980	TB_746521
		5000	1510	5111	2450	2700	365	1 x DN600	10965	TB_746523
		6000	1510	5111	2450	2830	365	1 x DN600	11255	TB_746525
NS 40	300	0	1350	3763	2450	1780	365	1 x DN800	8780	TB_746569
		4000	1350	6918	2450	2700	365	1 x DN800	10905	TB_746533
		5000	1350	6918	2450	2830	365	1 x DN800	11200	TB_746535
NS 50	300	0	1350	3763	2450	1780	365	1 x DN800	8850	TB_746571
NS 50	300	5000	1350	7926	2450	2830	365	1 x DN800	11200	TB_746537
NS 65		0	1674	4600	2450	2040	365	1 x DN800	9430	TB_746573
NS 80		0	2150	6040	2450	2440	365	1 x DN800	10330	TB_746575
NS 100		0	2100	7665	2450	2830	365	1 x DN800	11180	TB_746579

Protok	Uliv/izliv DN/OD	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
		Taložnik	Max izdvojenog ulja	Ukupna Zapremina	D	H	H1	Poklopac	Masa
	[mm]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 3	100	900	160	934	1440	1860	615	1 x DN600	4184	TB_740505N
NS 6	150	1200	230	1516	1440	1900	335615	1 x DN600	4434	TB_740507N
NS 6-10	150	1000	273	1515	1440	1900	615	1 x DN600	4484	TB_746551N
		2000	560	2660	1740	2100	615	1 x DN600	5634	TB_740509N
		2500	560	2660	1740	2370	615	1 x DN600	6084	TB_740511N
		5000	560	2660	2450	2370	645	1 x DN600	10293	TB_746517N
NS 15	200	0	460	3440	1740	1550	615	1 x DN600	4754	TB_746557N
		1500	460	2403	1740	2100	615	1 x DN600	5664	TB_740523N
		3000	460	2403	2450	1780	645	1 x DN600	9098	TB_746539N
NS 15-20	200	5000	590	3440	2450	2440	645	1 x DN600	10598	TB_746529N
NS 20	200	0	590	3440	1740	1550	615	1 x DN600	4784	TB_746555N
		2000	590	3190	1740	2400	615	1 x DN600	6060	TB_740525N
		4000	590	3190	2450	2040	645	1 x DN600	9528	TB_746527N
		6000	590	3190	2450	2700	645	1 x DN600	11113	TB_746531N
NS 30	250	0	634	3325	1740	1550	615	1 x DN600	4784	TB_746553N
		3000	1510	5111	2450	2175	645	1 x DN600	10128	TB_746521N
		5000	1510	5111	2450	2700	645	1 x DN600	11115	TB_746523N
		6000	1510	5111	2450	2830	645	1 x DN600	11405	TB_746525N
NS 40	300	0	1350	3763	2450	1780	645	1 x DN800	8955	TB_746569N
		4000	1350	6918	2450	2700	645	1 x DN800	11080	TB_746533N
		5000	1350	6918	2450	2830	645	1 x DN800	11375	TB_746535N
NS 50	300	0	1350	3763	2450	1780	645	1 x DN800	9025	TB_746571N
NS 50	300	5000	1350	7926	2450	2830	645	1 x DN800	11375	TB_746537N
NS 65		0	1674	4600	2450	2040	645	1 x DN800	9605	TB_746573N
NS 80		0	2150	6040	2450	2440	645	1 x DN800	10505	TB_746575N
NS 100		0	2100	7665	2450	2830	645	1 x DN800	11355	TB_746579N

spoljna parkirališta
saobraćajnice (putevi i autoputevi)
benzinske stanice
automatske autoperionice
ručne autoperionice za lična ili vozila preduzeća
autoservisi
skladišta i proizvodni pogoni
autootpadi i sl.

Potvrđena efikasnost prečišćavanja prema EN 858-1 za klasu I (koalescentne separatore) - mineralnih ulja u prečišćenoj vodi manje od 5mg/l.

Dokazano laboratorijskim ispitivanjem pri akreditovanom LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga.

koalescentni element ("filter")
sifonirani (potopljeni) uljev sa deflektorom
potopljena izljevna cijev
sigurnosni plovak za sprječavanje nekontrolisanog isticanja izdvojenih naftnih derivata
namijenjen za ugradnju u zemlju
otporan na djelovanje uzgonskih sila podzemnih voda (visina podzemne vode do uliva u separator)
unutrašnji elementi separatora izrađeni od PEHD-a ili nehrđajućeg čelika
tijelo separatora izrađeno od armiranog betona (prema BAS EN 206-1), klasa čvrstoće C35/45, klasa izloženosti okolini: XA3, XF4
unutrašnjost separatora premazana zaštitnim troslojnim epoksidnim premazom (spoljni premaz opcija)
pristup separatoru u skladu sa EN 476
BEGU poklopac klase nosivosti D400 prema BAS EN 124, svijetlog otvora Ø600/800mm sa natpisom »SEPARATOR«
