Pogodan za upotrebu u industrijskim postrojenjima, gdje se zahtjeva jednostavan i lagan poklopac. Površina poklopca je protuklizna ploča. Jaki potporni nosači navareni ispod poklopca garantuju klasu nosivosti do B125. Kompletan SOLID portofolio je tipski testiran i certifikovan u skladu sa BAS EN 124. Poklopci su izrađeni od materijala otpornih na koroziju - nehrđajućeg čelika AISI 304, vruće cinčanog čelika, aluminijskih legura i kompozitnog materijala. Sistem zaključavanja pomoću vijaka pruža dodatnu stabilnost poklopca u ramu. Poklopci su zahvaljujući gumenoj brtvi potpuno vodotijesni i plinotijesni.

ACO TopTek Solid

ACO TopTek revizioni poklopci mogu se jednostavno prilagoditi svakoj unutrašnjoj i vanjskoj površini. Njihova ugradnja, kao i održavanje i čišćenje vrlo su jednostavni. Širok raspon standardnih modela sa mnogobrojnim opcijama i dimenzijama, kao i izrada po mjeri te ispuna različitim završnim oblogama ACO TopTek revizionim poklopcima daju izgled neprimjetnog kameleona koji se vrlo vješto stapa sa okolinom a istovremeno zadržava punu funkcionalnost i sigurnost.

  • Nema potrebe za dodatnim strukturalnim ojačanjima
  • Testiran i certifikovan prema BAS EN 124
  • Brtva za vodonepropusnost i plinotijesnost
  • Izrađeni iz: nehrđajućeg čelika, pocinčanog čelika ili aluminija
  • Zaključavanje vijcima
  • Jednostavna i brza ugradnja

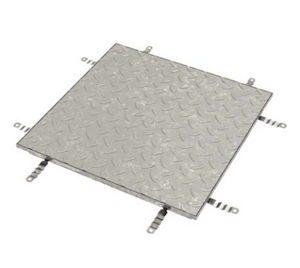

ACO Solid SS - nehrđajući čelik
МaterijalNehrđajući čelik
Širina /а/ (mm)od 400 do 1100
Dužina /b/ (mm)od 400 do 1100
Visina /h/ (mm)od 37 do 59
Klasa nosivostido B125
StandardBAS EN 124
Mogućnost izrade i poklopaca po mjeri
ACO Solid AL - aluminij
МaterijalAluminij
Širina /а/ (mm)od 300 do 1100
Dužina /b/ (mm)od 300 do 1100
Visina /h/ (mm)od 37 do 59
Klasa nosivostido B125
StandardBAS EN 124
Mogućnost izrade i poklopaca po mjeri

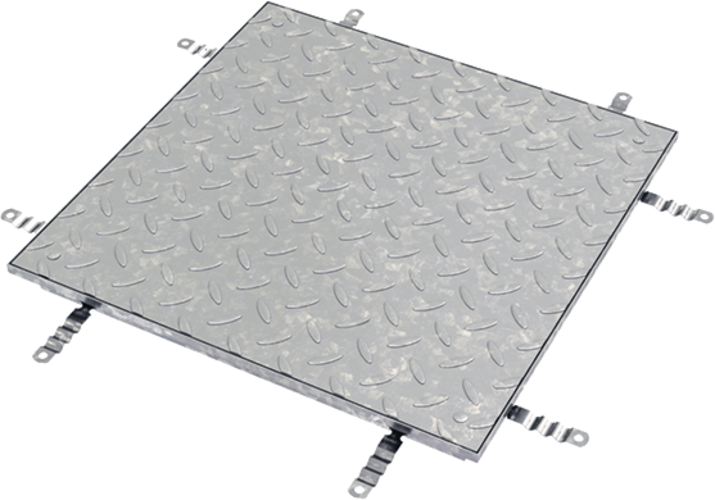

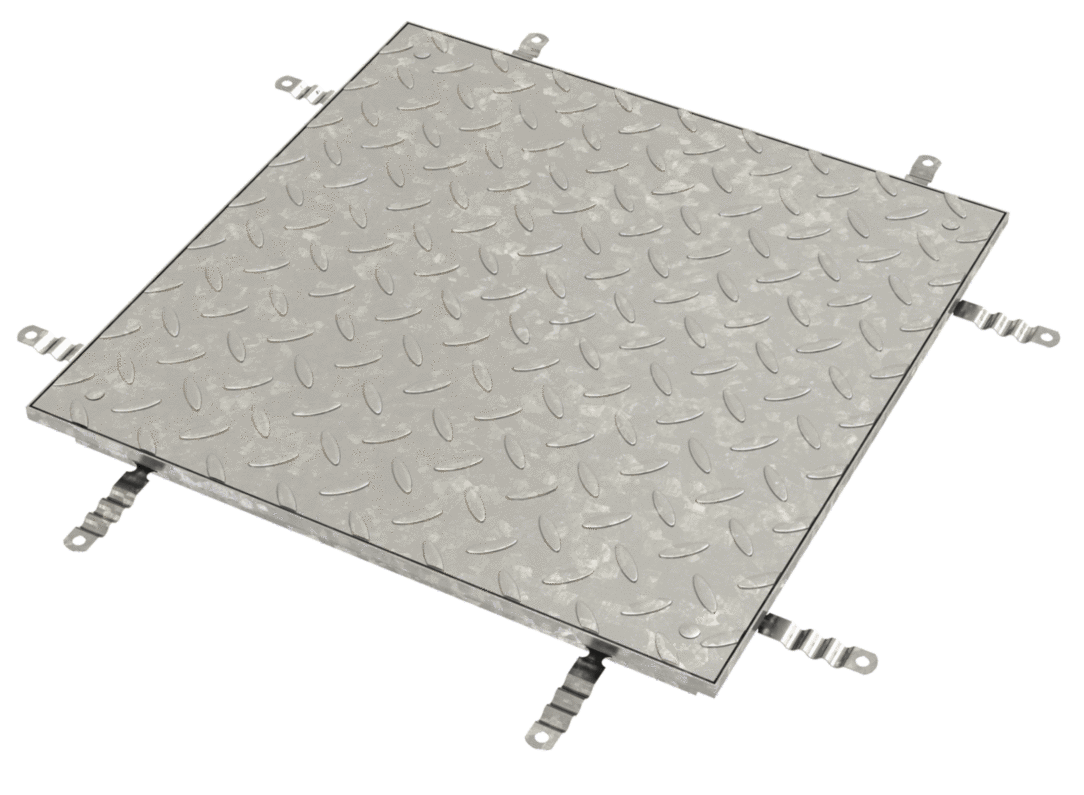

ACO Solid GS - pocinčani čelik
МaterijalPocinčani čelik
Širina /а/ (mm)od 400 do 1100
Dužina /b/ (mm)od 400 do 1100
Visina /h/ (mm)od 37 do 59
Klasa nosivostido B125
StandardBAS EN 124
Mogućnost izrade i poklopaca po mjeri
Prospekt ACO TopTek poklopci - inovacija od povjerenjapdf

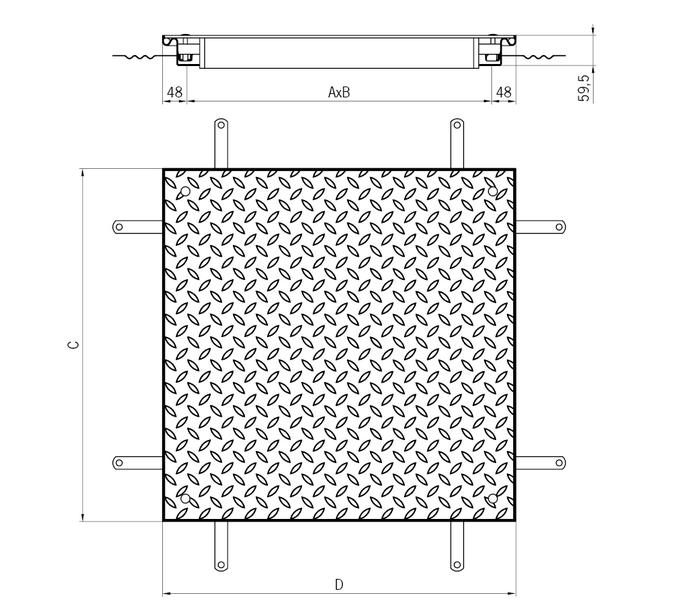

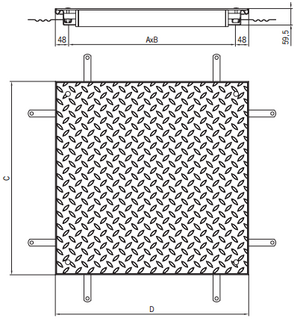

ACO TopTek SOLID SS poklopac od nehrđajućeg čelika sa punom pokrovnom pločom, sa brtvom za vodotijesnost i plinotijesnost.



Svijetli otvor
A x B
[mm]
Vanjske dimenzije
C x D
[mm]
Visina rama

[mm]
Klasa nosivosti

BAS EN 124

Težina

[kg]
Broj artikla

AISI 304

Tehnički crtež
300 x 300396 x 39659,5A1511,2403860pdf
400 x 600496 x 69620,6403863pdf
450 x 450546 x 54618,7403861pdf
500 x 500596 x 59620,8403862pdf
600 x 600696 x 69626,9403909pdf
600 x 800696 x 89636,1403865pdf
 600 x 1000 696 x 109642,8403866pdf
635 x 635731 x 73132,0403864pdf
800 x 800896 x 89644,3403910pdf
 800 x 1000 896 x 109652,8403867pdf
1000 x 10001096 x 109662,4403911pdf
300 x 300396 x 39659,5B12514,9403887pdf
400 x 600496 x 69628,2403890pdf
450 x 450546 x 54625,5403888pdf
500 x 500596 x 59628,5403889pdf
600 x 600696 x 69635,5403891pdf
600 x 800696 x 89650,2403893pdf
 600 x 1000 696 x 109657,9403895pdf
635 x 635731 x 73145,6403892pdf
800 x 800896 x 89664,5403894pdf
 800 x 1000 896 x 109673,7403896pdf
1000 x 10001096 x 109684,6403897pdf

Poklopci dostupni i u kvalitetu nehrđajućeg čelika AISI 316L.

ACO TopTek SOLID SS poklopac od nehrđajućeg čelika sa punom pokrovnom pločom, sa brtvom za vodotijesnost i plinotijesnost.



Svijetli otvor
A x B
[mm]
Vanjske dimenzije
C x D
[mm]
Visina rama

[mm]
Klasa nosivosti

BAS EN 124

Težina

[kg]
Broj artikla

AISI 304

Opisni tekst
300 x 300396 x 39659,5A1511,2403860docx
400 x 600496 x 69620,6403863docx
450 x 450546 x 54618,7403861docx
500 x 500596 x 59620,8403862docx
600 x 600696 x 69626,9403909docx
600 x 800696 x 89636,1403865docx
 600 x 1000 696 x 109642,8403866docx
635 x 635731 x 73132,0403864docx
800 x 800896 x 89644,3403910docx
 800 x 1000 896 x 109652,8403867docx
1000 x 10001096 x 109662,4403911docx
300 x 300396 x 39659,5B12514,9403887docx
400 x 600496 x 69628,2403890docx
450 x 450546 x 54625,5403888docx
500 x 500596 x 59628,5403889docx
600 x 600696 x 69635,5403891docx
600 x 800696 x 89650,2403893docx
 600 x 1000 696 x 109657,9403895docx
635 x 635731 x 73145,6403892docx
800 x 800896 x 89664,5403894docx
 800 x 1000 896 x 109673,7403896docx
1000 x 10001096 x 109684,6403897docx

Poklopci dostupni i u kvalitetu nehrđajućeg čelika AISI 316L.

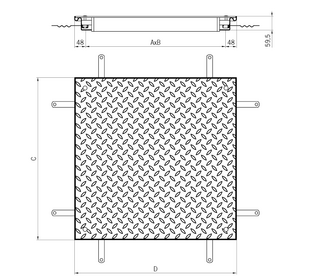

ACO TopTek SOLID GS poklopac od pocinčanog čelika sa punom pokrovnom pločom, sa brtvom za vodotijesnost i plinotijesnost.



Svijetli otvor
A x B
[mm]
Vanjske dimenzije
C x D
[mm]
Visina rama

[mm]
Klasa nosivosti

BAS EN 124

Težina

[kg]
Broj artiklaTehnički crtež
300 x 300396 x 39659,5A1511,2403868pdf | dwg
400 x 600496 x 69620,6403871pdf | dwg
450 x 450546 x 54618,7403869pdf | dwg
500 x 500596 x 59620,8403870pdf | dwg
600 x 600696 x 69626,9403912pdf | dwg
600 x 800696 x 89636,1403873pdf | dwg
 600 x 1000 696 x 109642,8403874pdf | dwg
635 x 635731 x 73132,0403872pdf | dwg
800 x 800896 x 89644,3403913pdf | dwg
 800 x 1000 896 x 109652,8403875pdf | dwg
1000 x 10001096 x 109662,4403914pdf | dwg
300 x 300396 x 39659,5B12514,9403898pdf | dwg
400 x 600496 x 69628,2403901pdf | dwg
450 x 450546 x 54625,5403899pdf | dwg
500 x 500596 x 59628,5403900pdf | dwg
600 x 600696 x 69635,5403902pdf | dwg
600 x 800696 x 89650,2403904pdf | dwg
 600 x 1000 696 x 109657,9403906pdfdwg
635 x 635731 x 73145,6403903pdf | dwg
800 x 800896 x 89664,5403905pdf | dwg
 800 x 1000 896 x 109673,7403907pdf | dwg
1000 x 10001096 x 109684,6403908pdf | dwg

ACO TopTek SOLID GS poklopac od pocinčanog čelika sa punom pokrovnom pločom, sa brtvom za vodotijesnost i plinotijesnost.



Svijetli otvor
A x B
[mm]
Vanjske dimenzije
C x D
[mm]
Visina rama

[mm]
Klasa nosivosti

BAS EN 124

Težina

[kg]
Broj artiklaOpisni tekst
300 x 300396 x 39659,5A1511,2403868docx
400 x 600496 x 69620,6403871docx
450 x 450546 x 54618,7403869docx
500 x 500596 x 59620,8403870docx
600 x 600696 x 69626,9403912docx
600 x 800696 x 89636,1403873docx
 600 x 1000 696 x 109642,8403874docx
635 x 635731 x 73132,0403872docx
800 x 800896 x 89644,3403913docx
 800 x 1000 896 x 109652,8403875docx
1000 x 10001096 x 109662,4403914docx
300 x 300396 x 39659,5B12514,9403898docx
400 x 600496 x 69628,2403901docx
450 x 450546 x 54625,5403899docx
500 x 500596 x 59628,5403900docx
600 x 600696 x 69635,5403902docx
600 x 800696 x 89650,2403904docx
 600 x 1000 696 x 109657,9403906docx
635 x 635731 x 73145,6403903docx
800 x 800896 x 89664,5403905docx
 800 x 1000 896 x 109673,7403907docx
1000 x 10001096 x 109684,6403908docx

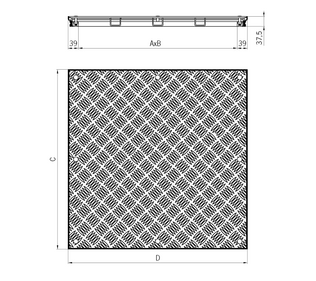

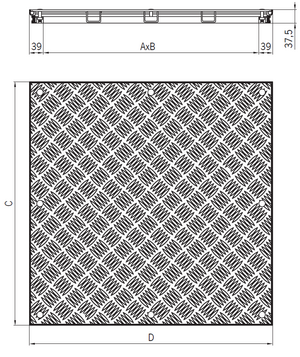

ACO TopTek SOLID AL poklopac od aluminijske legure sa punom pokrovnom protukliznom pločom, sa brtvom za vodotijesnost i plinotijesnost.



Svijetli otvor
A x B
[mm]
Vanjske dimenzije
C x D
[mm]
Visina rama

[mm]
Klasa nosivosti

BAS EN 124

Težina

[kg]
Broj artiklaTehnički crteži
200 x 200278 x 27837,5A153,05408981pdf | dwg
300 x 300378 x 3784,45408982pdf | dwg
400 x 400478 x 4786,15408983pdf | dwg
400 x 600478 x 6788,20408986pdf | dwg
450 x 450528 x 5287,05408984pdf | dwg
500 x 500578 x 5788,35408985pdf | dwg
600 x 600678 x 67811,05408987pdf | dwg
600 x 800678 x 87813,70408989pdf | dwg
 600 x 1000 678 x 107815,90408992pdf | dwg
700 x 700778 x 77813,60408988pdf | dwg
800 x 800878 x 87817,00408990pdf | dwg
 800 x 1000 878 x 107819,75408993pdf | dwg
900 x 900978 x 97820,15408991pdf | dwg
1000 x 10001078 x 107824,65408994pdf | dwg

ACO TopTek SOLID AL poklopac od aluminijske legure sa punom pokrovnom protukliznom pločom, sa brtvom za vodotijesnost i plinotijesnost.



Svijetli otvor
A x B
[mm]
Vanjske dimenzije
C x D
[mm]
Visina rama

[mm]
Klasa nosivosti

BAS EN 124

Težina

[kg]
Broj artiklaOpisni tekst
200 x 200278 x 27837,5A153,05408981docx
300 x 300378 x 3784,45408982docx
400 x 400478 x 4786,15408983docx
400 x 600478 x 6788,20408986docx
450 x 450528 x 5287,05408984docx
500 x 500578 x 5788,35408985docx
600 x 600678 x 67811,05408987docx
600 x 800678 x 87813,70408989docx
 600 x 1000 678 x 107815,90408992docx
700 x 700778 x 77813,60408988docx
800 x 800878 x 87817,00408990docx
 800 x 1000 878 x 107819,75408993docx
900 x 900978 x 97820,15408991docx
1000 x 10001078 x 107824,65408994docx

Upute za ugradnju poklopaca ACO TopTek Solid
