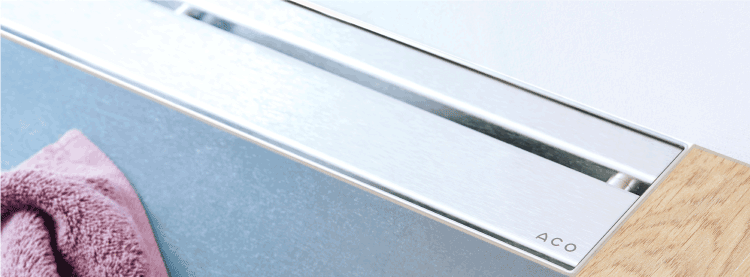

ACO ShowerDrain E-line

Raznovrsno rješenje.
Zahvaljujući modularnosti ACO ShowerDrain E sistema moguće je riješiti gotovo sve konstrukcijske zahtjeve. Bez obzira trebate li zaštitu od požara, različite visine ugradnje ili kanale sa vertikalnim ispustom - proizvodi iz ACO ShowerDrain E programa nude rješenje.

Proizvod se može nabaviti kod naših prodajnih partnera

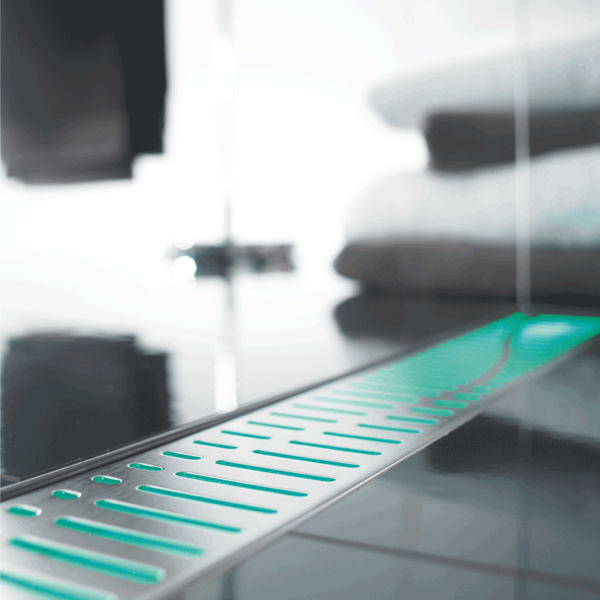

Raznovrsni dizajni pokrovnih dizajnerskih rešetki
Građevinske visine: gornja ivica flanše: 90 – 145 mm, ugradbena dubina: 105 – 160 mm
Set za zvučnu izolaciju u skladu sa DIN EN 4109/VDI 4100
Tijelo kanala sa izlivom DN 50 za tuš
Testiran na nosivost i upojnu moć u skladu sa DIN EN 1253
Tijelo kanala sa integrisanim padom
Izvadivi 2-dijelni protumirisni uložak

Osnovne informacije

Dužina L1 [mm]	Dužina L2 [mm]	Širina kanala sa flanšom [mm]	Broj artikla
700	760	144	0153.73.36
800	860	144	0153.73.38
900	960	144	0153.73.39
1000	1060	144	0153.73.40
1200	1260	144	0153.73.41
700	760	133	9010.55.33
800	860	133	9010.55.34
900	960	133	9010.55.35
1000	1060	133	9010.55.36
1200	1260	133	9010.55.37
700	749	133	9010.55.38
800	849	133	9010.55.39
900	949	133	9010.55.40
1000	1049	133	9010.55.41
1200	1249	133	9010.55.42
700	749	133	9010.55.43
800	849	133	9010.55.44
900	949	133	9010.55.45
1000	1049	133	9010.55.46
1200	1249	133	9010.55.47

Raznovrsni dizajni pokrovnih dizajnerskih rešetki
Građevinske visine: gornja ivica flanše: 64 – 119 mm, ugradbena dubina: 79 – 134 mm
Set za zvučnu izolaciju u skladu sa DIN EN 4109/VDI 4100
Tijelo kanala sa izlivom DN40 / DN 50 za tuš
Testiran na nosivost i upojnu moć u skladu sa DIN EN 1253
Tijelo kanala sa integrisanim padom
Izvadivi 2-dijelni protumirisni uložak

Osnovne informacije

Dužina L1 [mm]	Dužina L2 [mm]	Širina kanala sa flanšom [mm]	Broj artikla
700	760	144	0153.76.44
800	860	144	0153.76.45
900	960	144	0153.76.46
1000	1060	144	0153.76.47
1200	1260	144	0153.76.48
700	760	133	9010.55.68
800	860	133	9010.55.69
900	960	133	9010.55.70
1000	1060	133	9010.55.71
1200	1260	133	9010.55.72
700	749	133	9010.55.73
800	849	133	9010.55.74
900	949	133	9010.55.75
1000	1049	133	9010.55.76
1200	1249	133	9010.55.77
700	749	133	9010.55.78
800	849	133	9010.55.79
900	949	133	9010.55.80
1000	1049	133	9010.55.81
1200	1249	133	9010.55.82

Raznovrsni dizajni pokrovnih dizajnerskih rešetki
Građevinske visine: gornja ivica flanše: 15 – 119 mm, ugradbena dubina: 30 – 134 mm
Set za zvučnu izolaciju u skladu sa DIN EN 4109/VDI 4100
Tijelo kanala sa izlivom DN 50 za tuš
Testiran na nosivost i upojnu moć u skladu sa DIN EN 1253
Tijelo kanala sa integrisanim padom
Izvadivi 2-dijelni protumirisni uložak

Osnovne informacije

Dužina L1 [mm]	Dužina L2 [mm]	Širina kanala sa flanšom [mm]	Broj artikla
700	760	144	9010.66.30
800	860	144	9010.66.31
900	960	144	9010.66.32
1000	1060	144	9010.66.33
1200	1260	144	9010.66.34
700	760	133	9010.66.50
800	860	133	9010.66.51
900	960	133	9010.66.52
1000	1060	133	9010.66.53
1200	1260	133	9010.66.54
700	749	133	9010.66.60
800	849	133	9010.66.61
900	949	133	9010.66.62
1000	1049	133	9010.66.63
1200	1249	133	9010.66.64
700	749	133	9010.66.55
800	849	133	9010.66.56
900	949	133	9010.66.57
1000	1049	133	9010.66.58
1200	1249	133	9010.66.59

Opis proizvoda	Dužina rešetke L1 [mm]	Broj artikla
	700 800 900 1000 1200	0153.73.42 0153.73.43 0153.73.44 0153.73.45 0153.73.46
	700 800 900 1000 1200	0153.73.59 0153.73.60 0153.73.61 0153.73.62 0153.73.63
	700 800 900 1000 1200	9010.76.82 9010.76.83 9010.76.84 9010.76.85 9010.76.86
	700 800 900 1000 1200	9010.78.82 9010.78.83 9010.78.84 9010.78.85 9010.78.86
	700 800 900 1000 1200	9010.78.87 9010.78.88 9010.78.89 9010.78.90 9010.78.91
	700 800 900 1000 1200	0153.73.69 0153.73.70 0153.73.71 0153.73.72 0153.73.73
	700 800 900 1000 1200	0153.81.87 0153.81.88 0153.81.89 0153.81.90 0153.81.91
	700 800 900 1000 1200	9010.56.03 9010.56.04 9010.56.05 9010.56.06 9010.56.07
	700 800 900 1000 1200	9010.56.08 9010.56.09 9010.56.10 9010.56.11 9010.56.12
	700 800 900 1000 1200	9010.59.22 9010.59.23 9010.59.24 9010.59.25 9010.59.26
	700 800 900 1000 1200	9010.56.67 9010.56.68 9010.56.69 9010.56.70 9010.56.71
	700 800 900 1000 1200	9010.56.72 9010.56.73 9010.56.74 9010.56.75 9010.56.76
	700 800 900 1000 1200	9010.56.77 9010.56.78 9010.56.79 9010.56.80 9010.56.81

Browser not supported

ACO ShowerDrain E-line tuš kanali

Tijelo tuš kanala ugradbene visine: 105 – 160 mm

Prednosti proizvoda

Tijelo tuš kanala ugradbene visine: 79 – 134 mm

Prednosti proizvoda

Tijelo tuš kanala ugradbene visine: 30 – 134 mm

Prednosti proizvoda
