Separator škroba od polietilena namijenjen za ugradnju u tlo.

ACO Fapumax P

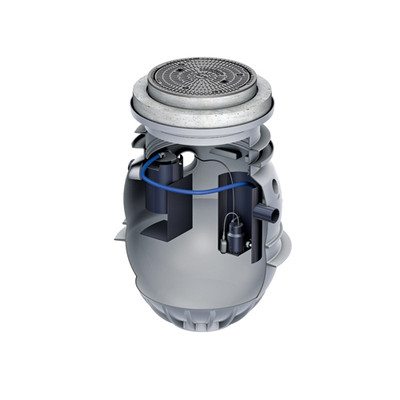

ACO Fapumax P-B (osnovna verzija)
pražnjenje i čišćenje preko poklopca

S obzirom da se pražnjenje vrši kroz otvoreni poklopac, preporučuje se ugradnja separatora masti u zonama gdje pojava smrada neće prouzrokovati neugodnosti za okolinu. Prskalice služe za spiranje škroba.

Separator škroba od polietilena za ugradnju u tlo
  • Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
  • Prskalica za spiranje škroba
  • Cirkularna pumpa u funkciji prskalice
  • Kontrolna jedinica za rad cirkularne pumpe preko mašine za guljenje krompira
  • Pražnjenje i čišćenje preko poklopca

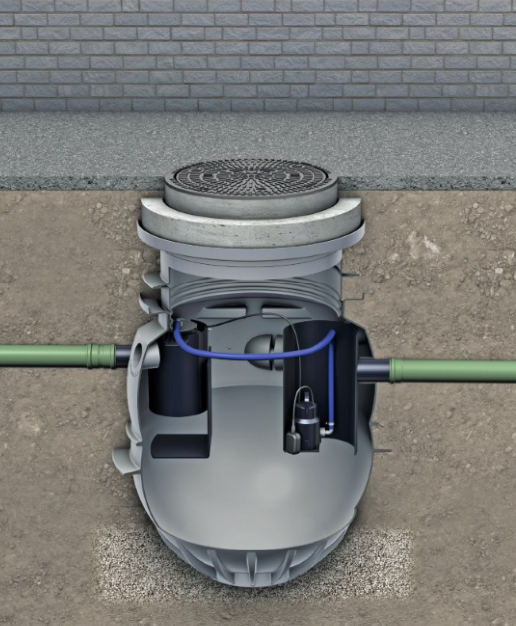

Primjer ugradnje na slici prikazuje ugradnju ACO Fapumax P-B NS1 sa poklopcem za klasu nosivosti B125.

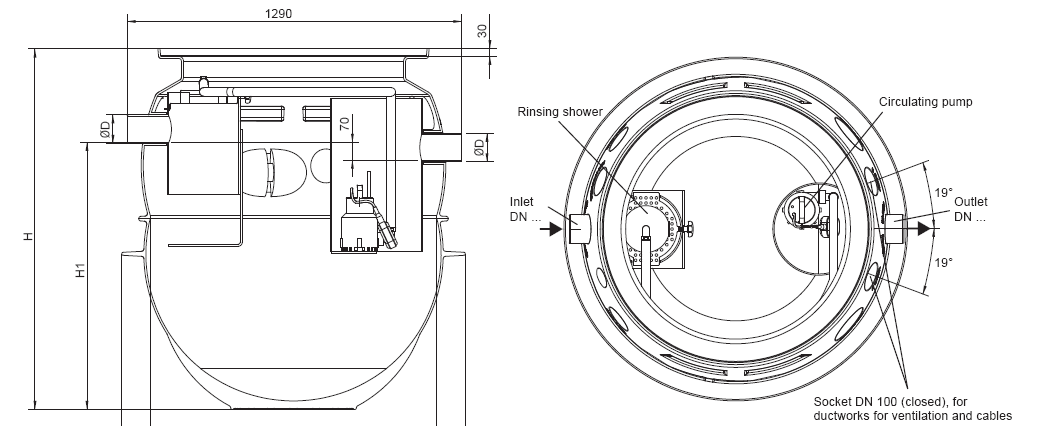

Nazivna veličinaPriključakUkupna zapremina (l)D (mm)H (mm)H1 (mm)H2 (mm)Težina (kg)
NG 1DN 1007201101375101594565
NG 2DN 150146516021301745167595
NG 3DN 1502170160283024452375127

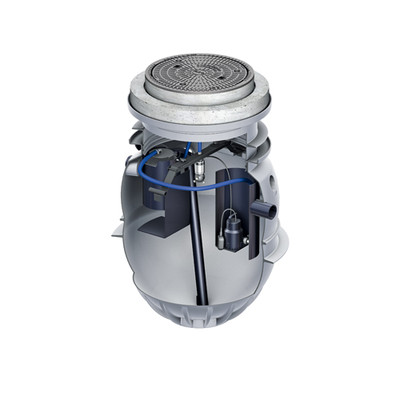

ACO Fapumax P-DA
pražnjenje preko direktno integrisane cijevi za pražnjenje, automatsko čišćenje pod visokim pritiskom (automatsko upravljanje)

Moguće je ugraditi cjevovod za direktno pražnjenje DN65 i odgovarajući priključak na licu mjesta. Integrisanim uređajem za čišćenje pod visokim pritiskom se automatski upravlja i mora biti priključen na dovod hladne vode. Prskalice služe za spiranje škroba. Pražnjenje i čišćenje separatora se vrši automatski daljinskim kontrolama preko integrisane cijevi za direktno pražnjenje i uređajem za čišćenje pod visokim pritiskom.

Zbog toga se, prilikom pražnjenja, ne mora pomjerati poklopac. Nakon pražnjenja i čišćenja separator se automatski puni vodom preko jedinice za punjenje koja mora biti spojena na dovod vode.

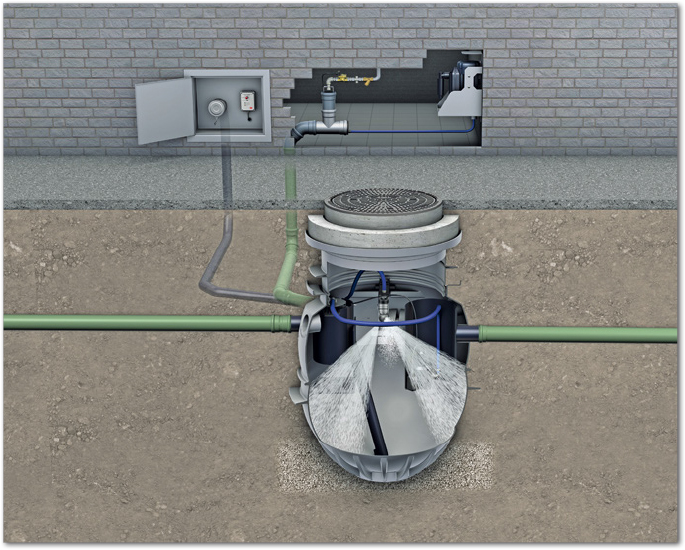

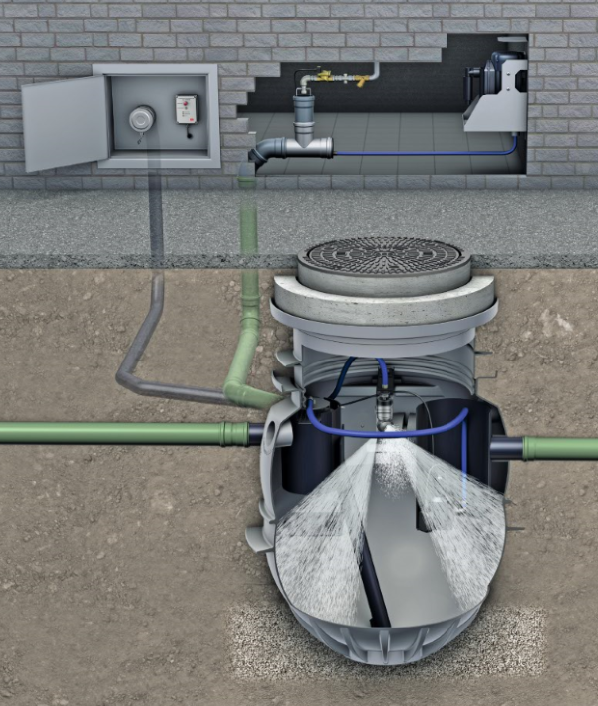

Primjer ugradnje na slici prikazuje ugradnju ACO Fapumax P-DA NG 1 sa poklopcem za klasu nosivosti B125.

Separator škroba od polietilena za ugradnju u tlo
  • Uljevni i izljevni priključak u skladu sa vanjskim promjerom D, u zavisnosti od nazivne veličine separatora
  • Prskalice za spiranje škroba
  • Cirkularna pumpa u funkciji prskalice
  • Kontrolna jedinica za rad cirkularne pumpe preko mašine za guljenje krompira
  • Pražnjenje direktno preko integrisanog cjevovoda za pražnjenje DN65, PN 10, protuprirubnica i Storz-75 B vatrogasni brzi priključak i slijepi poklopac
  • Priključak za punjenje 3/4" sa magnetnim ventilom koji se ugrađuje unutar objekta sa priključkom na vodovod
  • Unutrašnje čišćenje tijela separatora pod visokim pritiskom (pumpa pod visokim pritiskom sa spremnikom za ugradnju unutar objekta sa priključkom na vodovod, automatski kontrolisan program pražnjenja, nazivni pritisak od 175 bar, protoka 13 l/min, priključci na napon: 400V/50Hz/16A/3,9 kW)

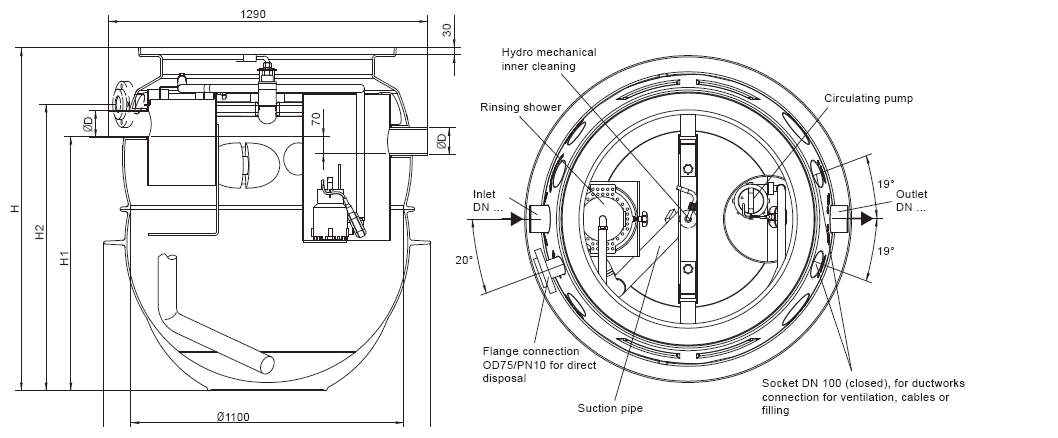

Nazivna veličinaPriključakUkupna zapremina (l)D (mm)H (mm)H1 (mm)H2 (mm)H3 (mm)Težina (kg)
NG 1DN 100720110137510159451147125
NG 2DN 15014651602130174516751899155
NG 3DN 15021701602830244523752598187
