ACO higijenski slivnici ispunjavaju najstrožije zahtjeve kako bi spriječili opasnu kontaminaciju bakterijama. U dizajnu slivnika primjenjujemo relevantne principe higijenskog dizajna za opremu u prehrambenoj industriji EN 1672, EN ISO 14159 te EHEDG dokumente br. 8, 13 i 44. Svi slivnici dostupni su u vertikalnoj ili horizontalnoj izvedbi.

ACO FHD 157 slivnik od nehrđajućeg čelika

Prednosti proizvoda
  • Higijenski dizajn prema EN 14159, EN ISO 14159 i EHEDG dokumentu br. 8, 13 i 44
  • Testirano i certifikovano prema BAS EN 1253
  • Dostupno u kvaliteti nehrđajućeg čelika 1.4301 (AISI 304) i 1.4404 (AISI 316L)
  • Svi uglovi zaobljeni u radijusu za brzo oticanje vode bez mogućnosti zadržavanja
  • Izvadivi protumirisni uložak od nehrđajućeg čelika, higijenskog dizajna za lagano održavanje
  • Protok slivnika 2,6 l/s sa ispustom DN 70, do 3,5 l/s sa ispustom DN 100
  • Dimenzija rama: 200 x 200 mm za rešetku 168 x 168 mm te 250 x 250 mm za rešetku 218 x 218 mm
  • Ispust DN 70 / DN 100 (promjera 75 mm odnosno 110 mm)
  • Široka paleta pokrovnih rešetki klase nosivosti L15 - M125 (BAS EN 1253) uklj. C250 (BAS EN 124)
  • Opciono korpica za sakupljanje nečistoća kapaciteta 0,6 litara

ACO higijenski jednodijelni slivnik


ACO zaštitne pokrovne OSB ploče

  • Zaštita od građevinskih materijala i nečistoća, sprečava ulazak betona u sistem odvodnje što može prouzročiti velike troškove sanacije
  • Eliminiše čišćenje sistema odvodnje nakon ugradnje
  • Sprečava ozljede na gradilištu
  • Prema normi BAS EN12811-1 za opterećenje klase K3
  • Ekološko rješenje za jednokratnu upotrebu, OSB ploče moguće je reciklirati te ne predstavljaju opasnost za okolinu

Livena pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Higijenski dizajn
  • Elektropolirana završna obrada
  • Klasa nosivosti M125
  • Protuklizna

Gredičasta pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Higijenski dizajn
  • Pikopasivizirana završna obrada
  • Klasa nosivosti R50, M125 ili C250
  • Protuklizna ili ne

Heelsafe pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Volcano pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna

Mrežasta pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna ili ne

Qudratto pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Slot pokrovna ploča za FHD slivnik 157

  • Dimenzije pokrovne ploče 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije pokrovne ploče 218 x 218 mm za ram 250 x 250 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti M125

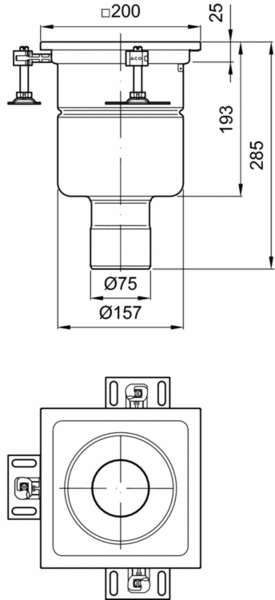

ACO slivnik FHD 157
bez prirubnice
Dimenzije
rama

[mm]
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
200 x 200DN 70BEZ408000408100pdf
SA408001408101pdf
250 x 250DN 70BEZ408016408116pdf
SA408017408117pdf

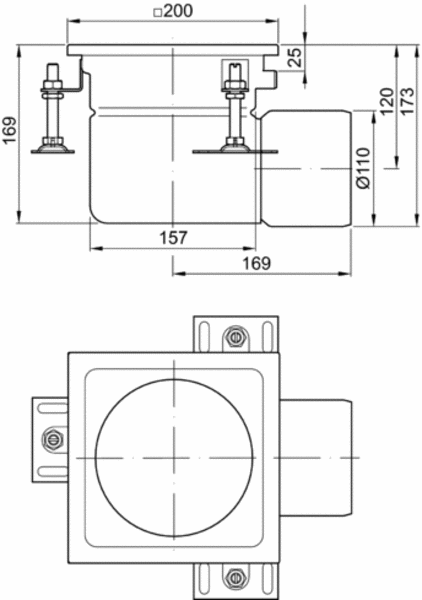

200 x 200DN 100BEZ408002408102pdf
SA408003408103pdf
250 x 250DN 100BEZ408018408118pdf
SA408019408119pdf

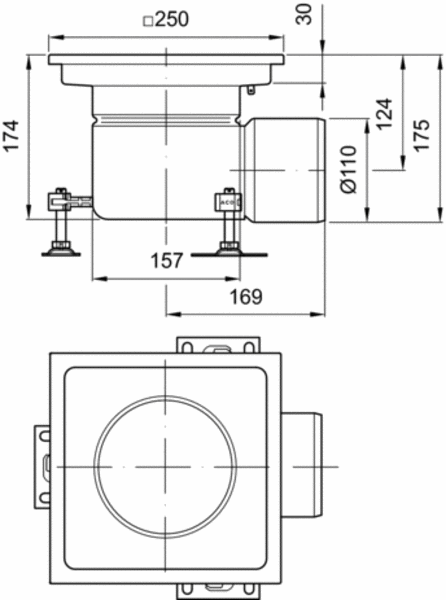

ACO slivnik FHD 157 sa prirubnicom
200 x 200DN 70
SA408047408147pdf
200 x 200DN 100SA408099408199pdf



ACO slivnik FHD 157
bez prirubnice
Dimenzije
rama

[mm]
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
200 x 200DN 70BEZ408008408108pdf
SA408009408109pdf
250 x 250DN 70BEZ408024408124pdf
SA408025408125pdf
200 x 200DN 100BEZ408010408110pdf
SA408011408111pdf
250 x 250DN 100BEZ408026408126pdf
SA408027408127pdf
ACO slivnik FHD 157 sa prirubnicom
200 x 200DN 70
SA408014408114pdf
200 x 200DN 100SA408015408115pdf



Pokrovne rešetke za dimenzije rama 200 x 200 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
 M125416942-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
R50416912416913pdf
M125408093409193pdf
C250408043408143pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408090408190pdf
L15408091408191pdf
Quadratto pokrovna rešetka
L15408092408192pdf
Heelsafe pokrovna rešetka
L15408022408122pdf
Volcano pokrovna rešetka, protuklizna
L15408094408194pdf
Slot pokrovna ploča
M125408021408121pdf



Pokrovne rešetke za dimenzije rama 250 x 250 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
 M125416943-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
M125408028408128pdf
C250408044408144pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408095408195pdf
408096408196pdf
Quadratto pokrovna rešetka
L15408097408197pdf
Heelsafe pokrovna rešetka
L15408031408131pdf
Volcano pokrovna rešetka, protuklizna
L15408033408133pdf
Slot pokrovna ploča
M125408030408130pdf



Okrugle rešetke

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Gredičasta pokrovna rešetka, protuklizna
L159714697367pdf
Perforirana pokrovna rešetka
L159715297369pdf
Prednosti proizvoda
  • Higijenski dizajn prema EN 14159, EN ISO 14159 i EHEDG dokumentu br. 8, 13 i 44
  • Testirano i certifikovano prema BAS EN 1253
  • Dostupno u kvaliteti nehrđajućeg čelika 1.4301 (AISI 304) i 1.4404 (AISI 316L)
  • Svi uglovi zaobljeni u radijusu za brzo oticanje vode bez mogućnosti zadržavanja
  • Izvadivi protumirisni uložak od nehrđajućeg čelika, higijenekog dizajna za lagano održavanje
  • Protok slivnika 2,6 l/s sa ispustom DN 70, do 3,5 l/s sa ispustom DN 100
  • Teleskopski podesiva visina i zakretanje slivne rešetke
  • Slivnik moguće kombinovati sa ramom 200 x 200 mm ili 250 x 250 mm ili sa linijskim Box/Slot/Tray kanalima
  • Slivnici sa flanšom za prihvat hidroizolacije
  • Ispust DN70 / DN 100 (promjera 75 mm ili 110 mm)
  • Široka paleta pokrovnih rešetki klase L15 - M125 (BAS EN 1253) uklj. C250 (BAS EN 124)
  • Opciono korpica za sakupljanje nečistoća kapaciteta 0,3 ili 0,6 litara

ACO higijenski dvodijelni slivnik


ACO zaštitne pokrovne OSB ploče

  • Zaštita od građevinskih materijala i nečistoća, sprečava ulazak betona u sistem odvodnje što može prouzročiti velike troškove sanacije
  • Eliminiše čišćenje sistema odvodnje nakon ugradnje
  • Sprečava ozljede na gradilištu
  • Prema normi BAS EN12811-1 za opterećenje klase K3
  • Ekološko rješenje za jednokratnu upotrebu, OSB ploče moguće je reciklirati te ne predstavljaju opasnost za okolinu

Livena pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Higijenski dizajn
  • Elektropolirana završna obrada
  • Klasa nosivosti M125
  • Protuklizna

Gredičasta pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Higijenski dizajn
  • Pikopasivizirana završna obrada
  • Klasa nosivosti R50, M125 ili C250
  • Protuklizna ili ne

Heelsafe pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Volcano pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna

Mrežasta pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna ili ne

Qudratto pokrovna rešetka za FHD slivnik 157

  • Dimenzije rešetke 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije rešetke 218 x 218 mm za ram 250 x 250 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Slot pokrovna ploča za FHD slivnik 157

  • Dimenzije pokrovne ploče 168 x 168 mm za ram 200 x 200 mm
  • Dimenzije pokrovne ploče 218 x 218 mm za ram 250 x 250 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti M125
ACO slivnik FHD 157

Tip
prirubnice
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Bez prirubnice za hidroizolacijuDN 70BEZ408048408148pdf
SA408049408149pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 70BEZ408050408150pdf
SA408051408151pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 70BEZ408052408152pdf
SA408053408153pdf

Bez prirubnice za hidroizolacijuDN 100BEZ408054408154pdf
SA408055408155pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 100BEZ408056408156pdf
SA408057408157pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 100BEZ408058408158pdf
SA408059408159pdf

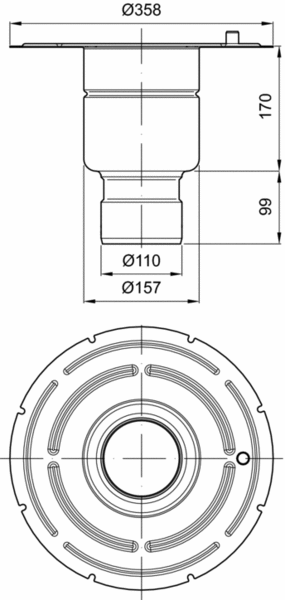

ACO slivnik FHD 157

Tip
prirubnice
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež

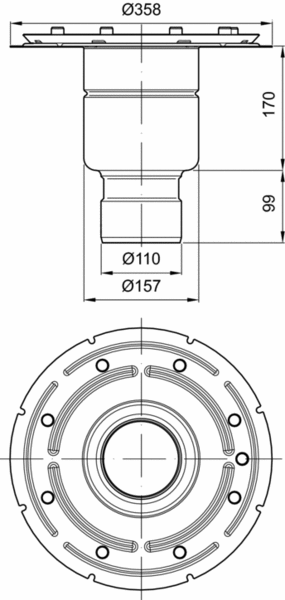

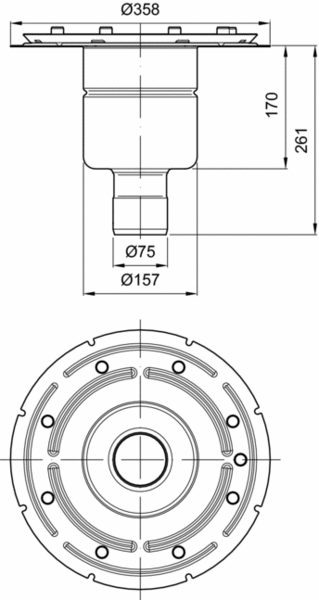

Bez prirubnice za hidroizolacijuDN 70BEZ408072408172pdf
SA408073408173pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 70BEZ408074408174pdf
SA408075408175pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 70BEZ408076408176pdf
SA408077408177pdf
Bez prirubnice za hidroizolacijuDN 100BEZ408078408178pdf
SA408079408179pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 100BEZ408080408180pdf
SA408081408181pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 100BEZ408082408182pdf
SA408083408183pdf

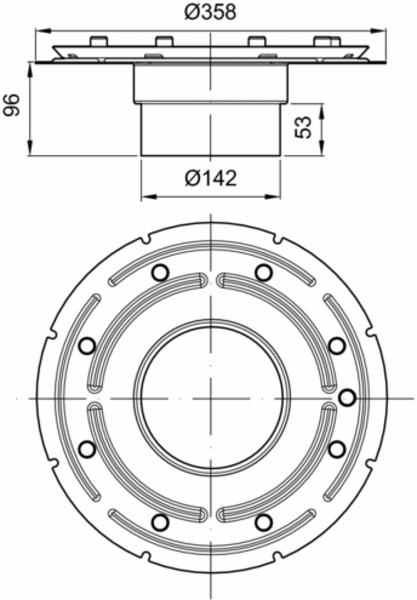

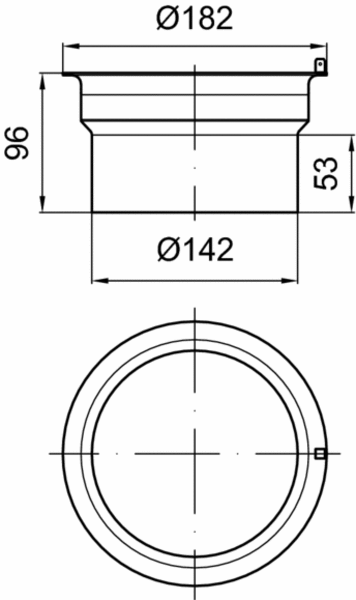

Element za nadvišenje ACO slivnika FHD 157Tip prirubniceDužina
[mm]
Širina
[mm]
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež

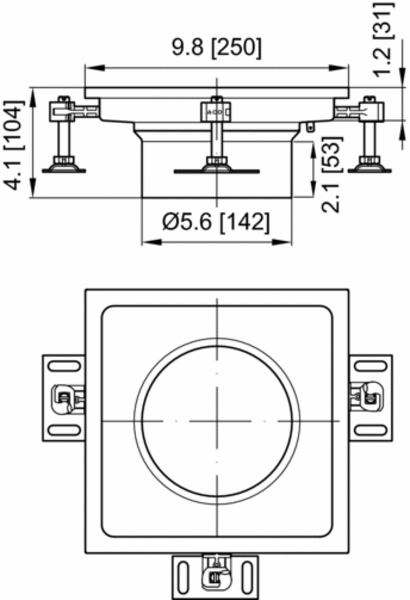

Bez prirubnice za hidroizolaciju182182408249408259pdf
Sa prirubnicom za prihvat hidroizolacije357357408206408216pdf
Sa prirubnicom za uklještenje hidroizolacije357357408207408217pdf

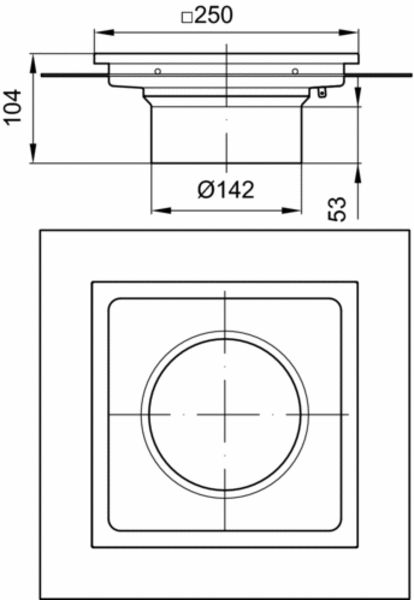

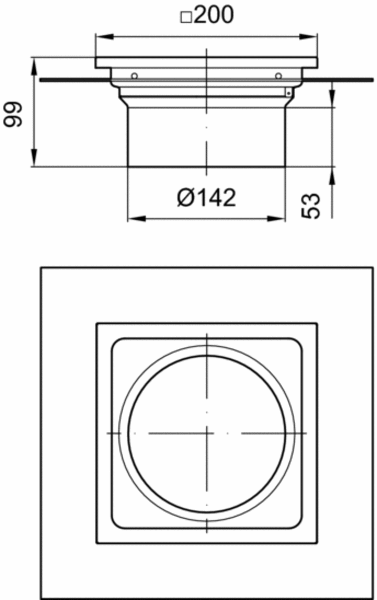

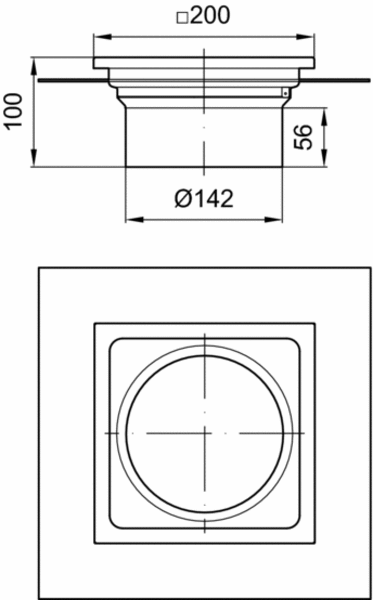

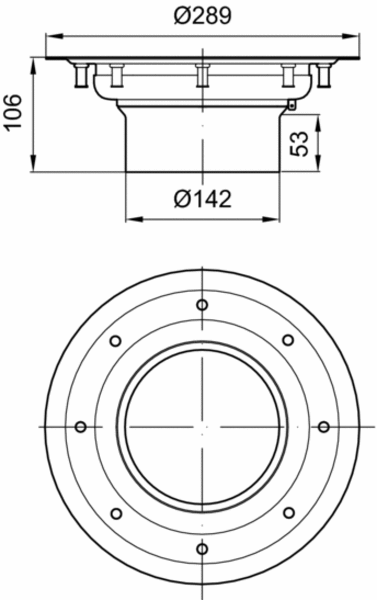

Gornji dio za ACO slivnik FHD 157

Tip prirubniceBroj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Standardna prirubnica408208408218pdf
Standardna prirubnica408248408258pdf
Prirubnica za hidroizolacione premaze408240408250pdf
Sa prirubnicom za prihvat hidroizolacije408241408251pdf
Sa prirubnicom za prihvat hidroizolacije i drenažnim otvorima408244408254pdf
Sa prirubnicom za prihvat hidroizolacije408245408255pdf
Sa prirubnicom za prihvat hidroizolacije i drenažnim otvorima408246408256pdf

Pokrovne rešetke za dimenzije rama 200 x 200 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
 M125416942-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
R50416912416913pdf
M125408093409193pdf
C250408043408143pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408090408190pdf
L15408091408191pdf
Quadratto pokrovna rešetka
L15408092408192pdf
Heelsafe pokrovna rešetka
L15408022408122pdf
Volcano pokrovna rešetka, protuklizna
L15408094408194pdf
Slot pokrovna ploča
M125408021408121pdf



Pokrovne rešetke za dimenzije rama 250 x 250 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
 M125416943-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
M125408028408128pdf
C250408044408144pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408095408195pdf
408096408196pdf
Quadratto pokrovna rešetka
L15408097408197pdf
Heelsafe pokrovna rešetka
L15408031408131pdf
Volcano pokrovna rešetka, protuklizna
L15408033408133pdf
Slot pokrovna ploča
M125408030408130pdf



Okrugle rešetke

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Gredičasta pokrovna rešetka, protuklizna
L159714697367pdf
Perforirana pokrovna rešetka
L159715297369pdf

TOP
