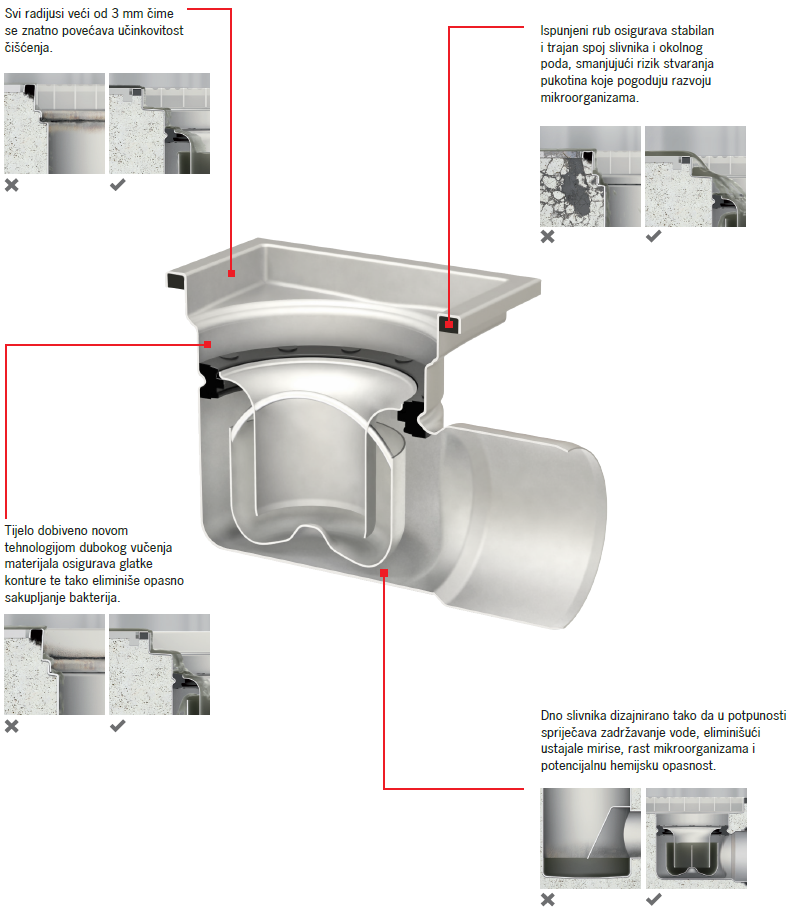

ACO higijenski slivnici ispunjavaju najstrožije zahtjeve kako bi spriječili opasnu kontaminaciju bakterijama. U dizajnu slivnika primjenjujemo relevantne principe higijenskog dizajna za opremu u prehrambenoj industriji EN 1672, EN ISO 14159 te EHEDG dokumente br. 8, 13 i 44. Svi slivnici dostupni su u vertikalnoj ili horizontalnoj izvedbi.

ACO FHD 218 slivnik od nehrđajućeg čelika

Prednosti proizvoda
  • Higijenski dizajn prema EN 14159, EN ISO 14159 i EHEDG dokumentu br. 8, 13 i 44
  • Testirano i certifikovano prema BAS EN 1253
  • Dostupno u kvaliteti nehrđajućeg čelika 1.4301 (AISI 304) i 1.4404 (AISI 316L)
  • Svi uglovi zaobljeni u radijusu za brzo oticanje vode bez mogućnosti zadržavanja
  • Izvadivi protumirisni uložak od nehrđajućeg čelika, higijenskog dizajna za lagano održavanje
  • Protok slivnika 4,4 l/s sa ispustom DN 100, do 5,0 l/s sa ispustom DN 150
  • Dimenzija rama: 300 x 300 mm za rešetku 268 x 268 mm
  • Ispust DN 100 / DN 150 (promjera 110 mm odnosno 160 mm)
  • Široka paleta pokrovnih rešetki klase nosivosti L15 - M125 (BAS EN 1253) uklj. C250 (BAS EN 124)
  • Opciono korpica za sakupljanje nečistoća kapaciteta 0,7 ili 1,4 litra

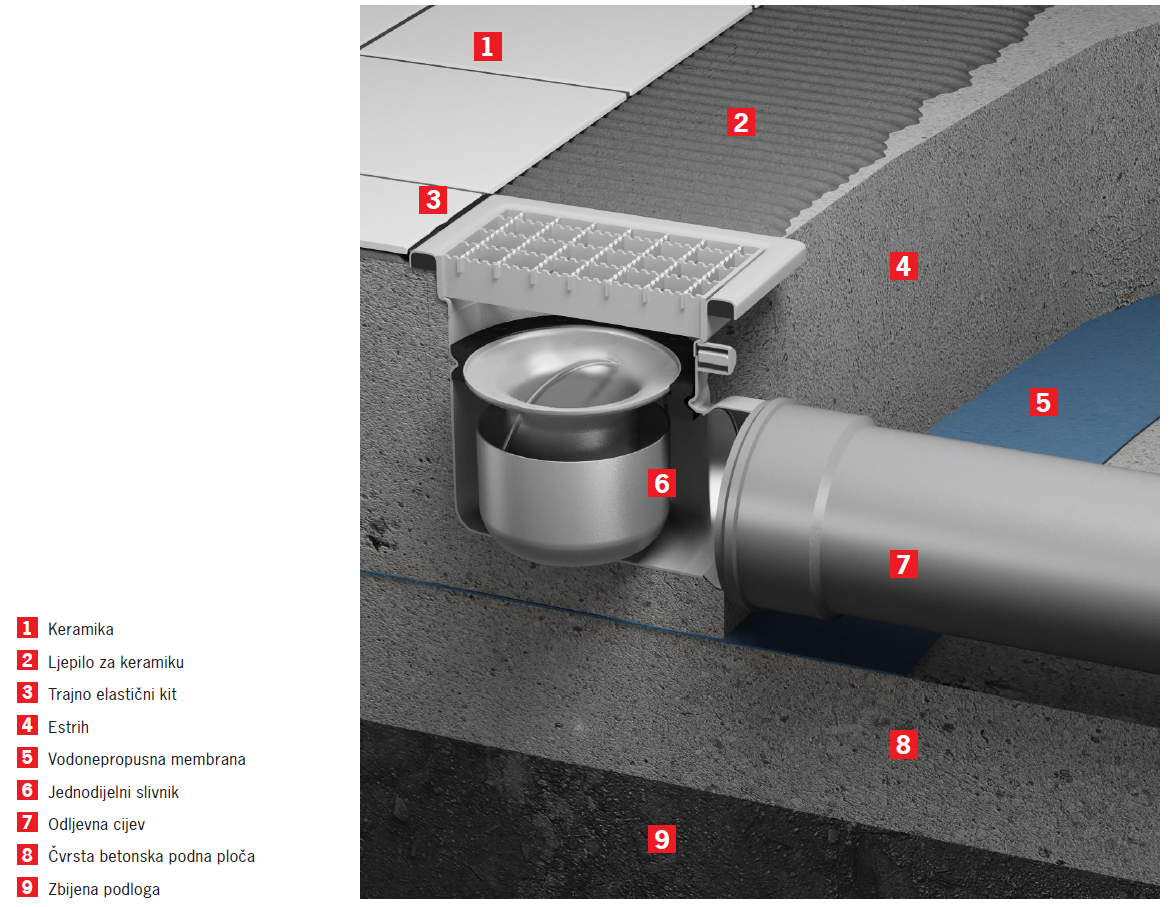

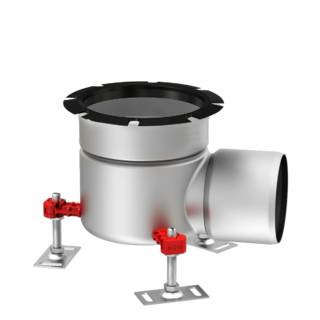

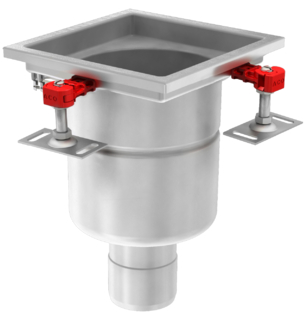

ACO higijenski jednodijelni slivnik

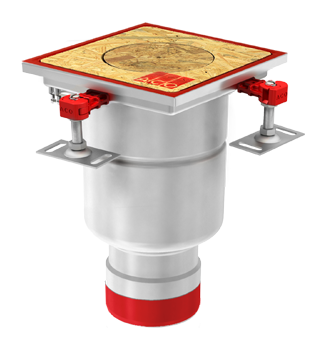

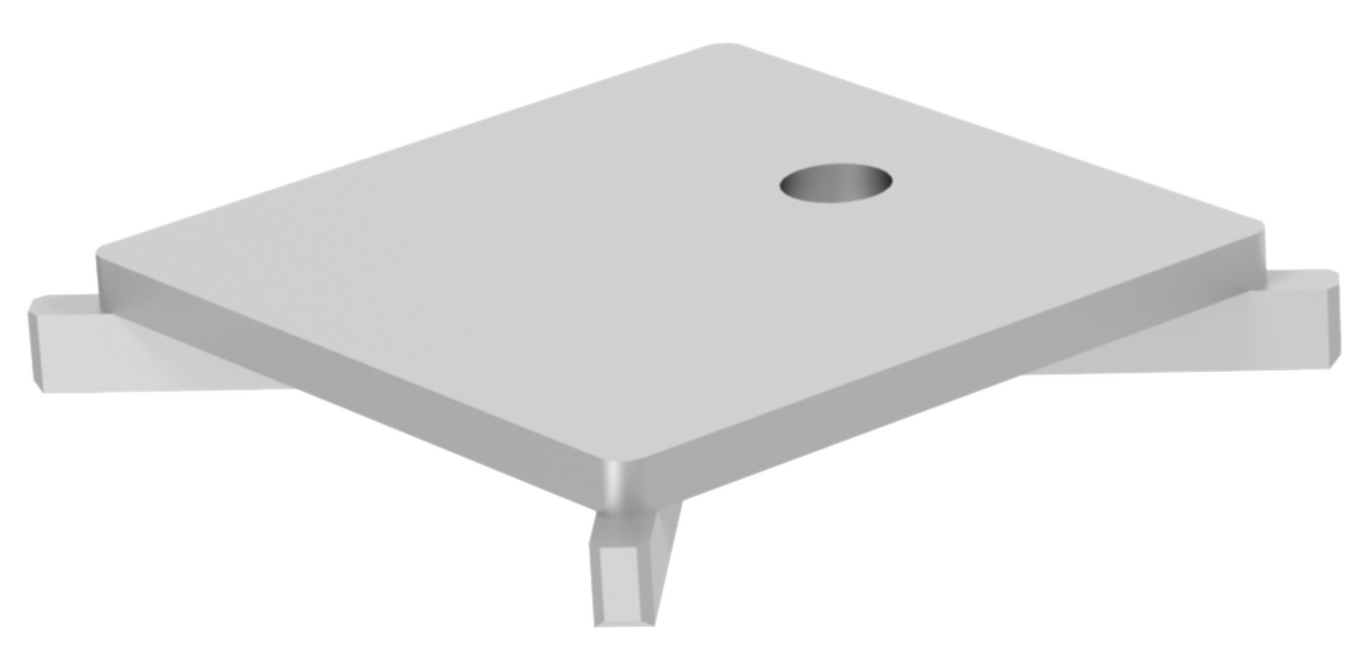

ACO zaštitne pokrovne OSB ploče

  • Zaštita od građevinskih materijala i nečistoća, sprečava ulazak betona u sistem odvodnje što može prouzročiti velike troškove sanacije
  • Eliminiše čišćenje sistema odvodnje nakon ugradnje
  • Sprečava ozljede na gradilištu
  • Prema normi BAS EN12811-1 za opterećenje klase K3
  • Ekološko rješenje za jednokratnu upotrebu, OSB ploče moguće je reciklirati te ne predstavljaju opasnost za okolinu

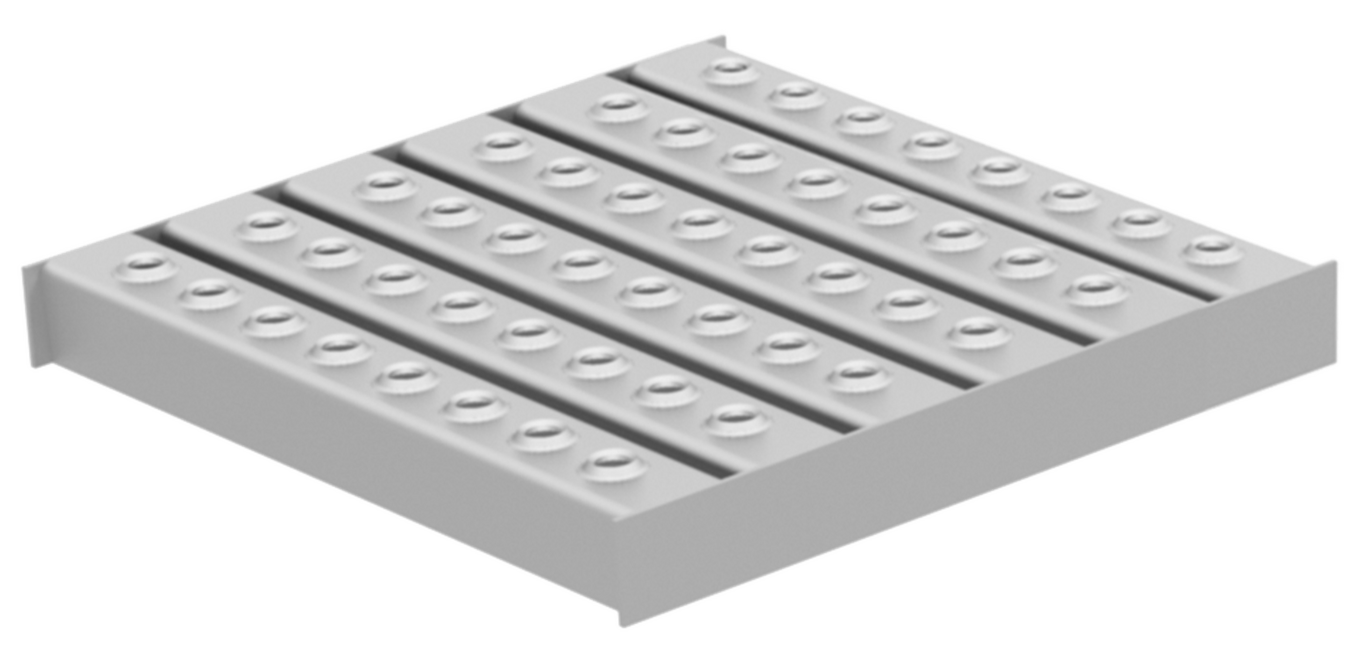

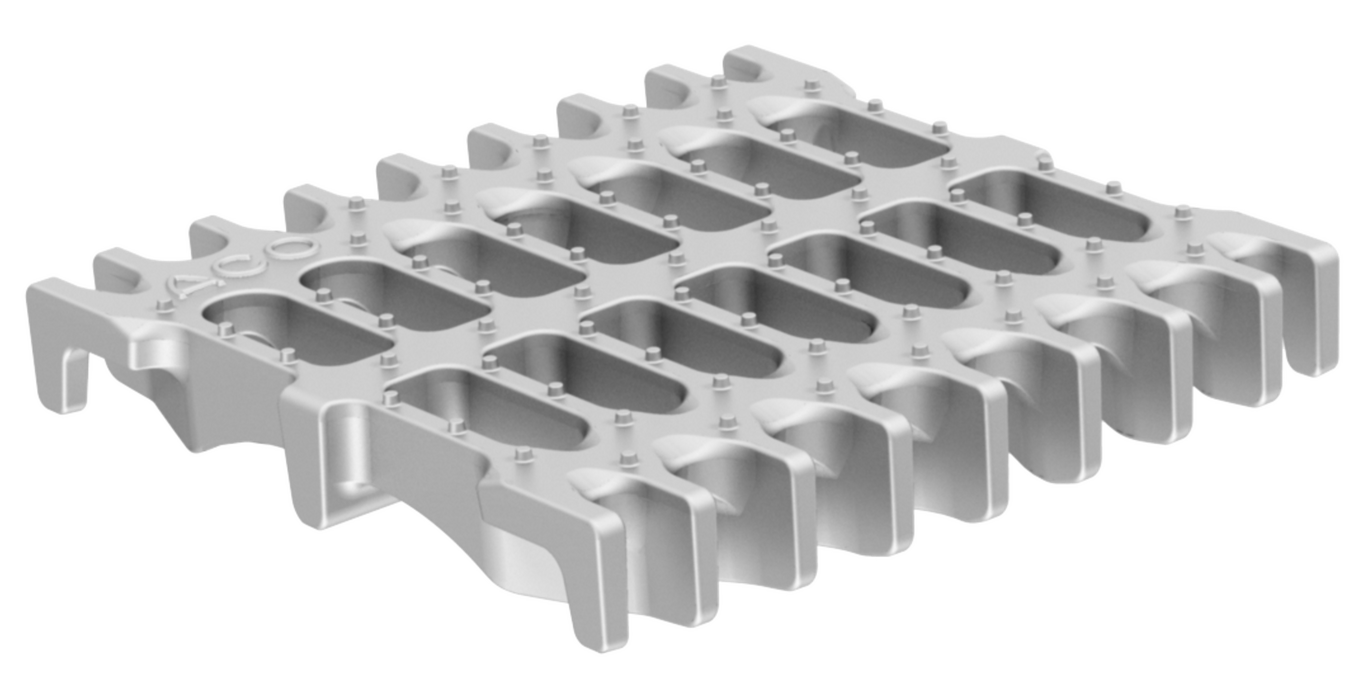

Livena pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Higijenski dizajn
  • Elektropolirana završna obrada
  • Klasa nosivosti M125
  • Protuklizna

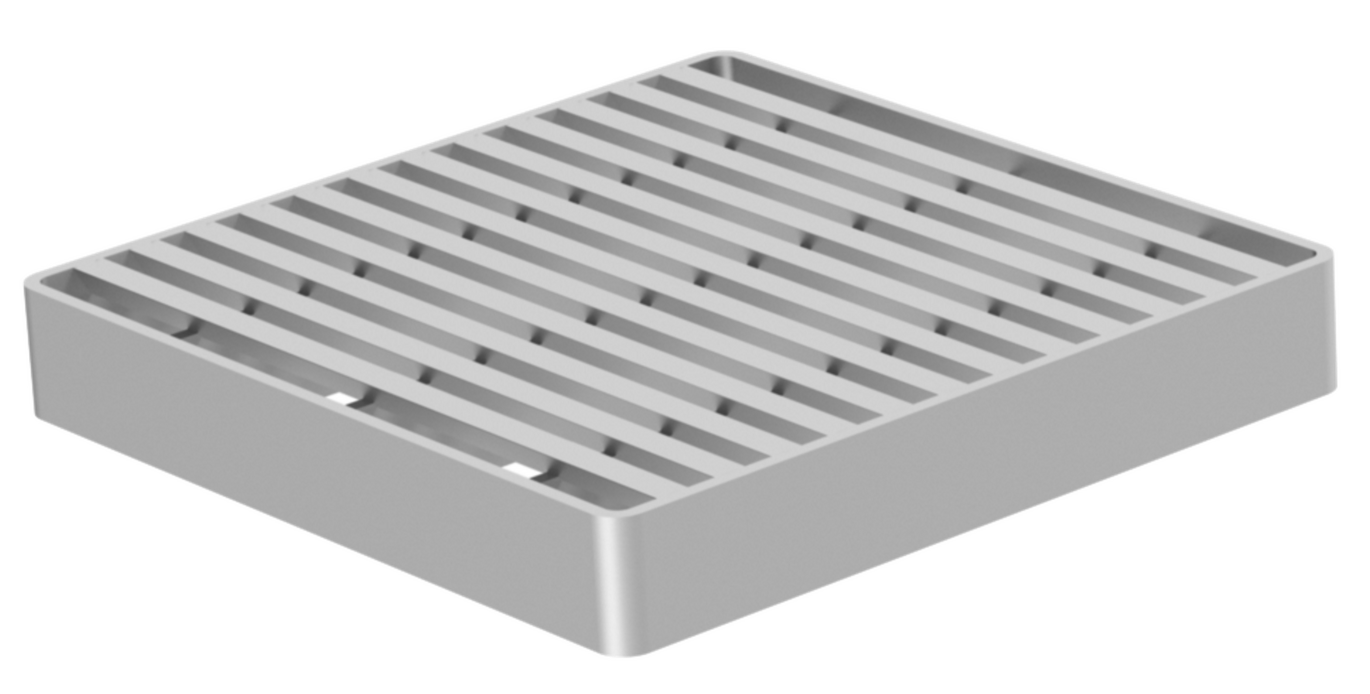

Gredičasta pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Higijenski dizajn
  • Pikopasivizirana završna obrada
  • Klasa nosivosti R50, M125 ili C250
  • Protuklizna ili ne

Heelsafe pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Multi - Slot 5 pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna

Mrežasta pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna ili ne

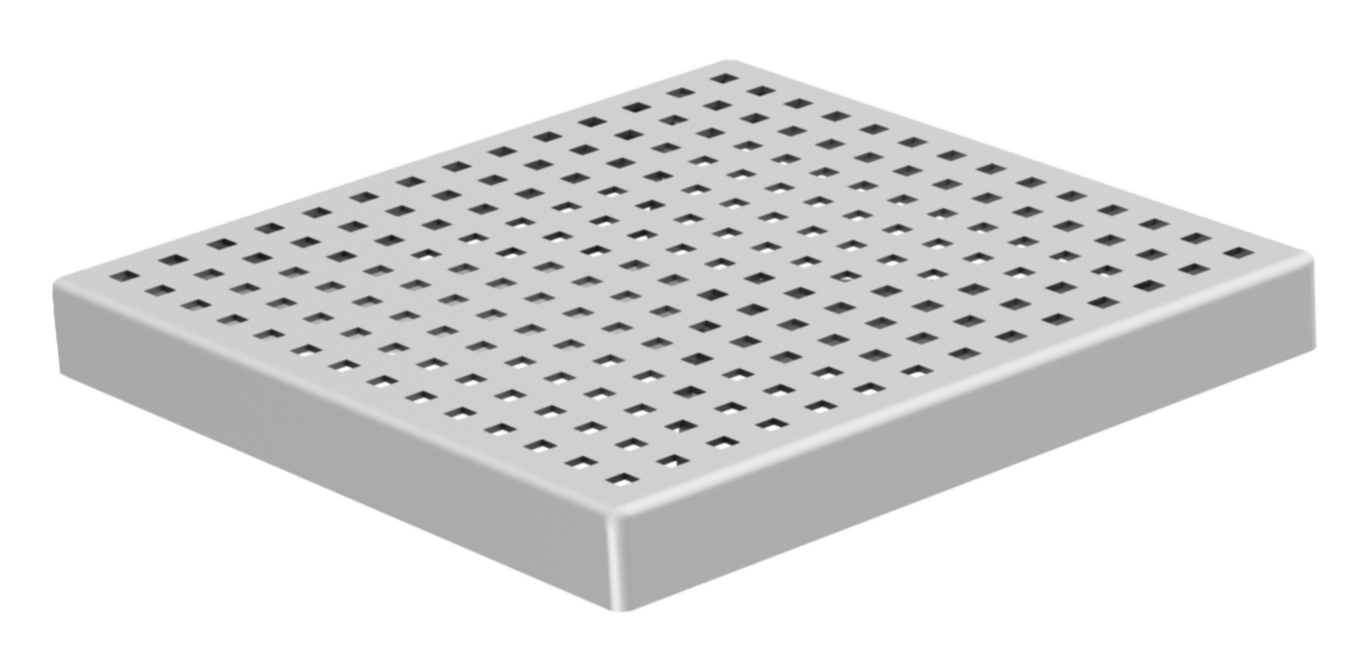

Qudratto pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Slot pokrovna ploča za FHD slivnik 218

  • Dimenzije pokrovne ploče 268 x 268 mm za ram 300 x 300 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti M125

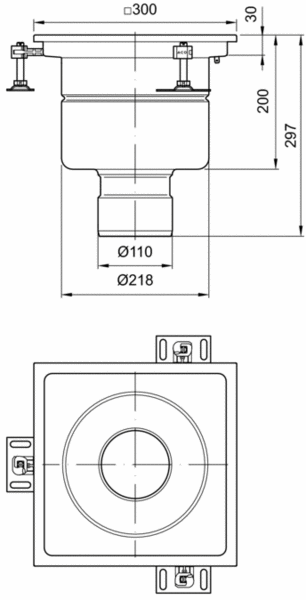

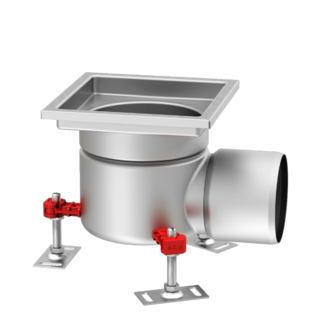

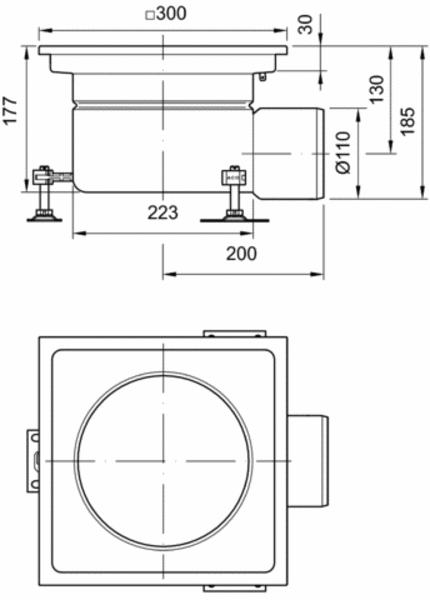

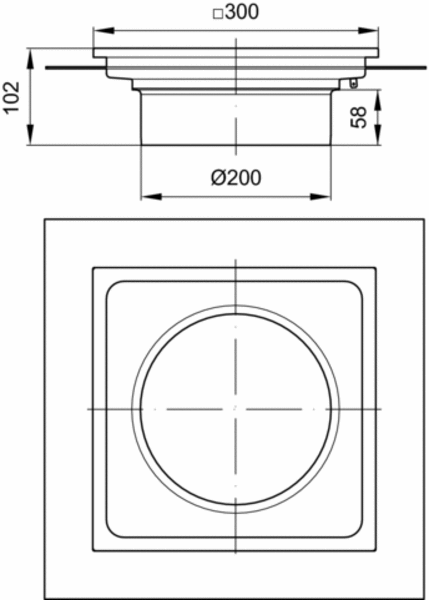

ACO slivnik FHD 218
bez prirubnice
Dimenzije
rama

[mm]
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
300 x 300DN 100BEZ408004408104pdf
SA408005408105pdf
300 x 300DN 150BEZ408006408106pdf
SA408007408107pdf
ACO slivnik FHD 218
bez prirubnice
Dimenzije
rama

[mm]
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
300 x 300DN 100BEZ408012408112pdf
SA408013408113pdf

Pokrovne rešetke za dimenzije rama 300 x 300 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
 M125416944-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
M125408037408137pdf
C250408045408145pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408034408134pdf
408035408135pdf
Quadratto pokrovna rešetka
L15408036408136pdf
Heelsafe pokrovna rešetka
L15408040408140pdf
Multi-Slot 5 pokrovna rešetka, protuklizna
L15408042408142pdf
Slot pokrovna ploča
M125408039408139pdf

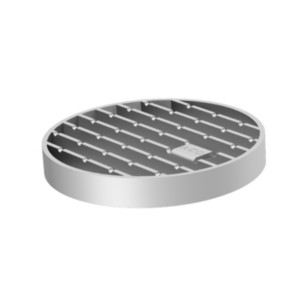

Okrugle rešetke

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Gredičasta pokrovna rešetka, protuklizna
L159714897388pdf
Perforirana pokrovna rešetka
L159715397390pdf
Prednosti proizvoda
  • Higijenski dizajn prema EN 14159, EN ISO 14159 i EHEDG dokumentu br. 8, 13 i 44
  • Testirano i certifikovano prema BAS EN 1253
  • Dostupno u kvaliteti nehrđajućeg čelika 1.4301 (AISI 304) i 1.4404 (AISI 316L)
  • Svi uglovi zaobljeni u radijusu za brzo oticanje vode bez mogućnosti zadržavanja
  • Izvadivi protumirisni uložak od nehrđajućeg čelika, higijenekog dizajna za lagano održavanje
  • Protok slivnika 4,4 l/s sa ispustom DN 100, do 5,0 l/s sa ispustom DN 150
  • Teleskopski podesiva visina i zakretanje slivne rešetke
  • Slivnik moguće kombinovati sa ramom 300 x 300 mm ili sa linijskim Box/Slot/Tray kanalima

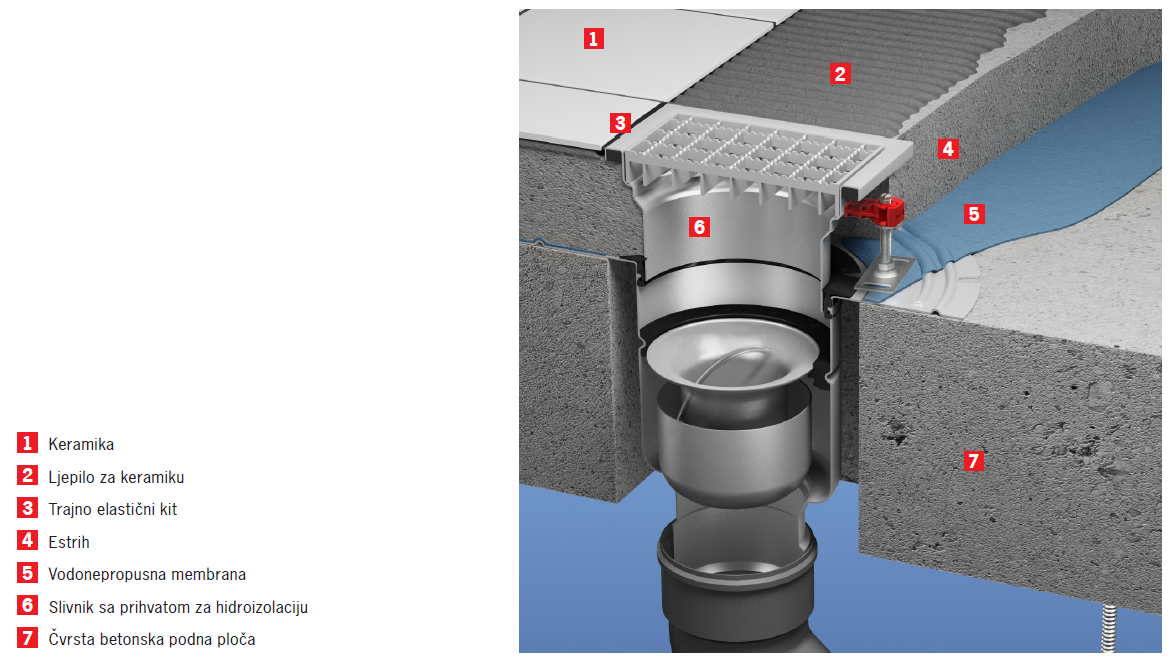

  • Slivnici sa flanšom za prihvat hidroizolacije
  • Ispust DN 100 / DN 150 (promjera 110 mm ili 160 mm)
  • Široka paleta pokrovnih rešetki klase L15 - M125 (BAS EN 1253) uklj. C250 (BAS EN 124)
  • Opciono korpica za sakupljanje nečistoća kapaciteta 0,7 ili 1,4 litra

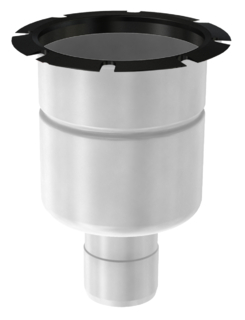

ACO higijenski dvodijelni slivnik


ACO zaštitne pokrovne OSB ploče

  • Zaštita od građevinskih materijala i nečistoća, sprečava ulazak betona u sistem odvodnje što može prouzročiti velike troškove sanacije
  • Eliminiše čišćenje sistema odvodnje nakon ugradnje
  • Sprečava ozljede na gradilištu
  • Prema normi BAS EN12811-1 za opterećenje klase K3
  • Ekološko rješenje za jednokratnu upotrebu, OSB ploče moguće je reciklirati te ne predstavljaju opasnost za okolinu

Livena pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Higijenski dizajn
  • Elektropolirana završna obrada
  • Klasa nosivosti M125
  • Protuklizna

Gredičasta pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Higijenski dizajn
  • Pikopasivizirana završna obrada
  • Klasa nosivosti R50, M125 ili C250
  • Protuklizna ili ne

Heelsafe pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Multi - Slot 5 pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna

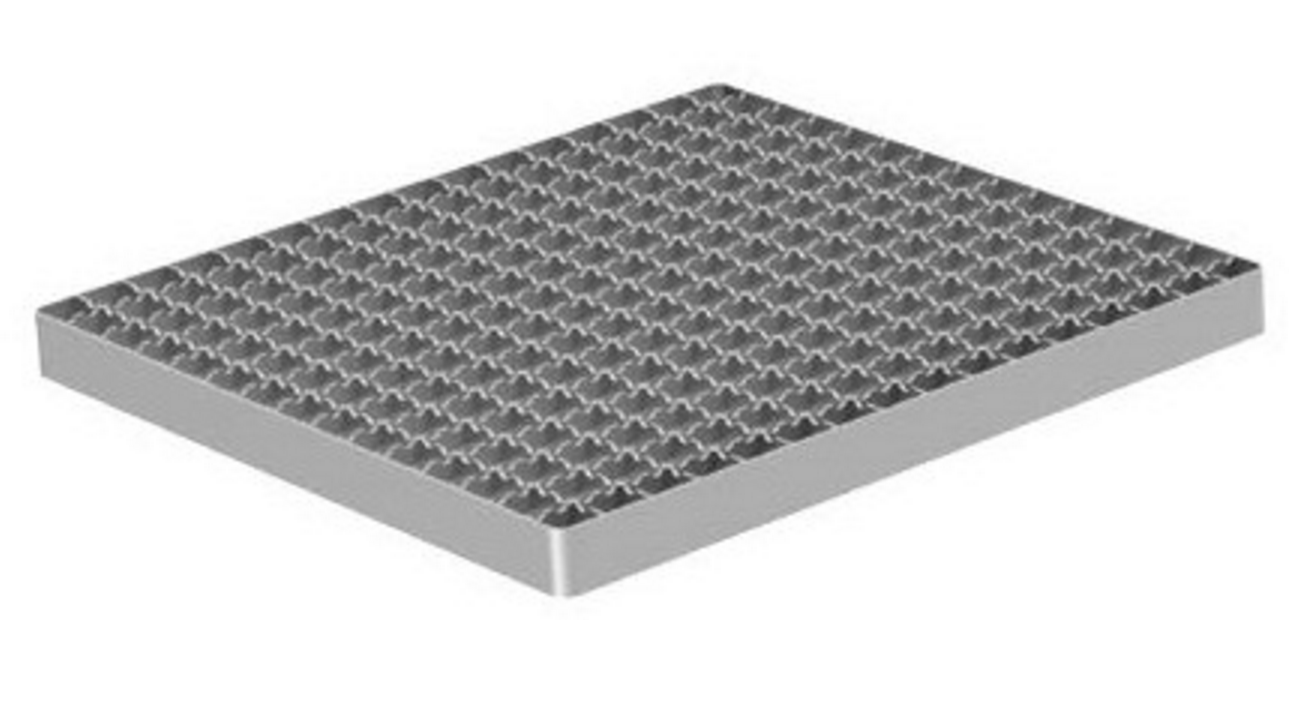

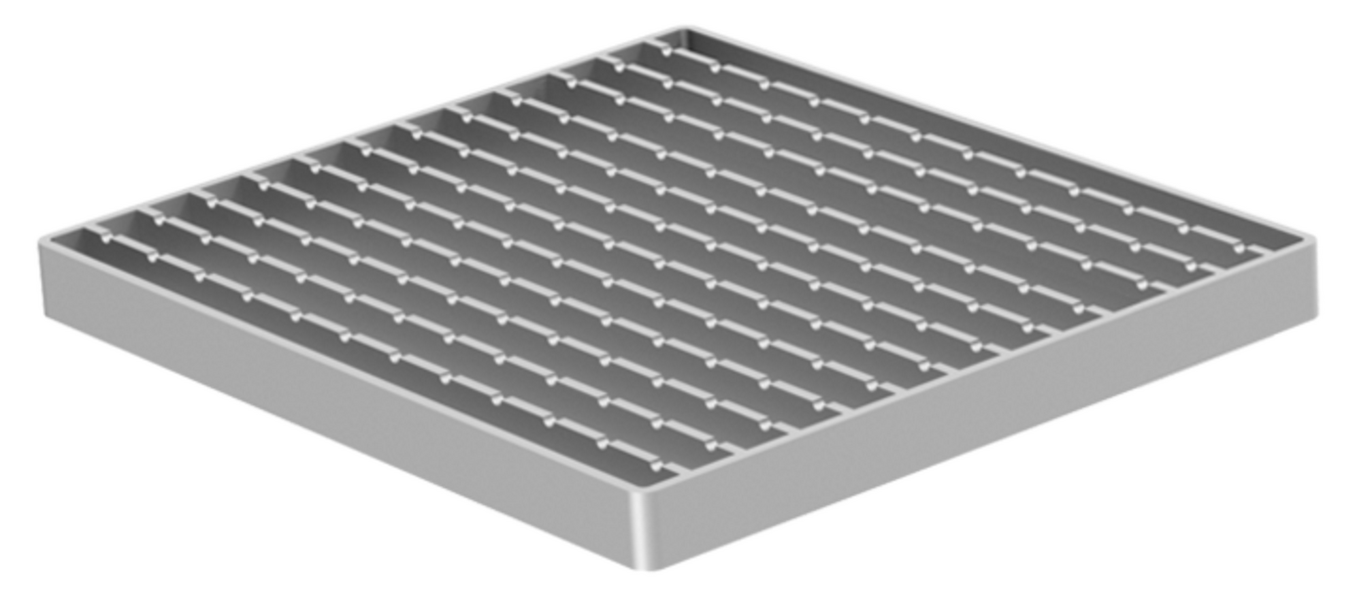

Mrežasta pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Elektropolirana završna obrada
  • Klasa nosivosti L15
  • Protuklizna ili ne

Qudratto pokrovna rešetka za FHD slivnik 218

  • Dimenzije rešetke 268 x 268 mm za ram 300 x 300 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti L15

Slot pokrovna ploča za FHD slivnik 218

  • Dimenzije pokrovne ploče 268 x 268 mm za ram 300 x 300 mm
  • Pikopasivizirana završna obrada
  • Klasa nosivosti M125

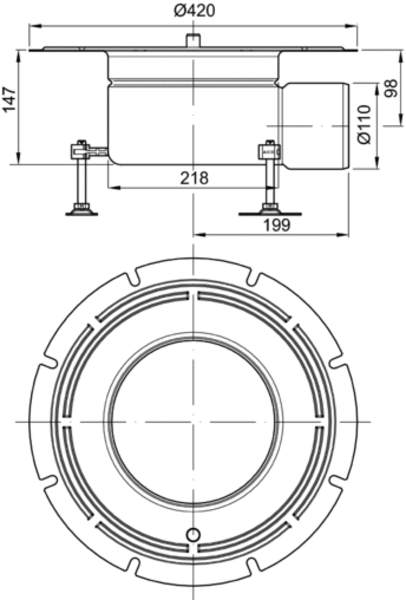

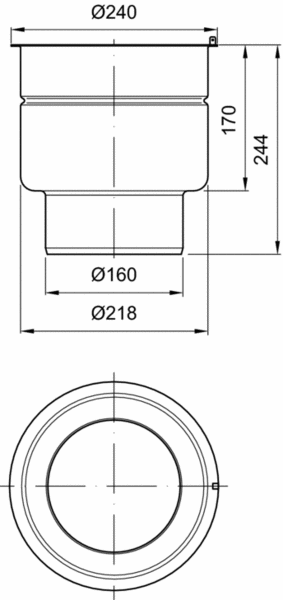

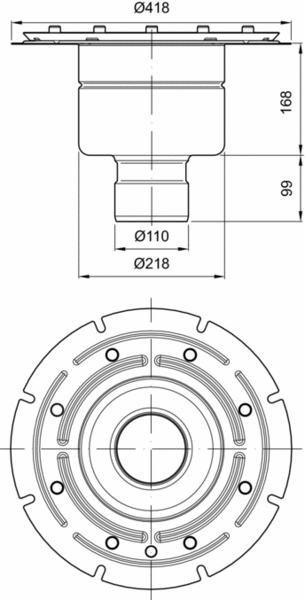

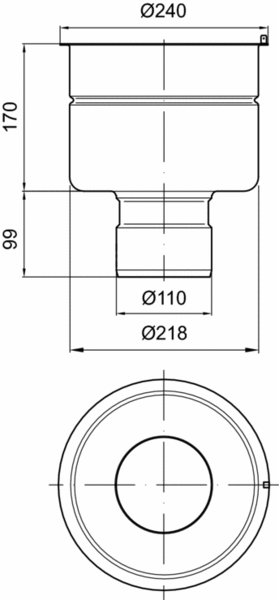

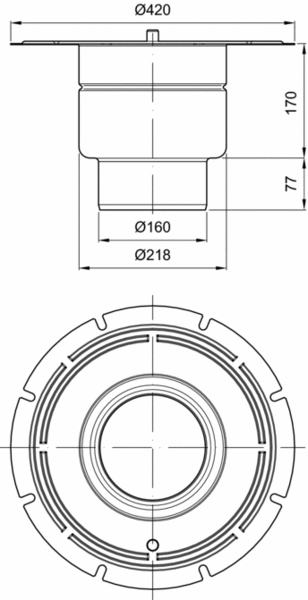

ACO slivnik FHD 218

Tip
prirubnice
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Bez prirubnice za hidroizolacijuDN 100BEZ408060408160pdf
SA408061408161pdf

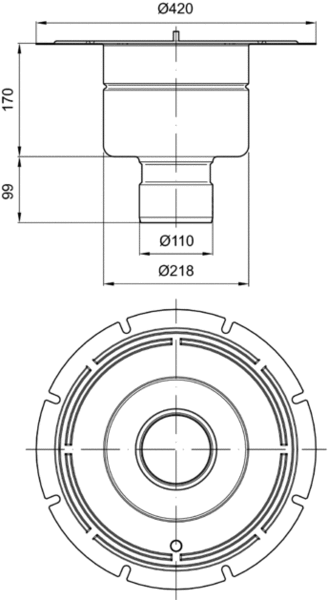

Sa prirubnicom za lijepljenje hidroizolacijeDN 100BEZ408062408162pdf
SA408063408163pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 100BEZ408064408164pdf
SA408065408165pdf
Bez prirubnice za hidroizolacijuDN 150BEZ408066408166pdf
SA408067408167pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 150BEZ408068408168pdf
SA408069408169pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 150BEZ408070408170pdf
SA408071408171pdf
ACO slivnik FHD 218

Tip
prirubnice
Promjer
ispusta


Higijenski
protumirisni
uložak

Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Bez prirubnice za hidroizolacijuDN 100BEZ408084408184pdf
SA408085408185pdf
Sa prirubnicom za lijepljenje hidroizolacijeDN 100BEZ408086408186pdf
SA408087408187pdf
Sa prirubnicom za uklještenje hidroizolacijeDN 100BEZ408088408188pdf
SA408089408189pdf

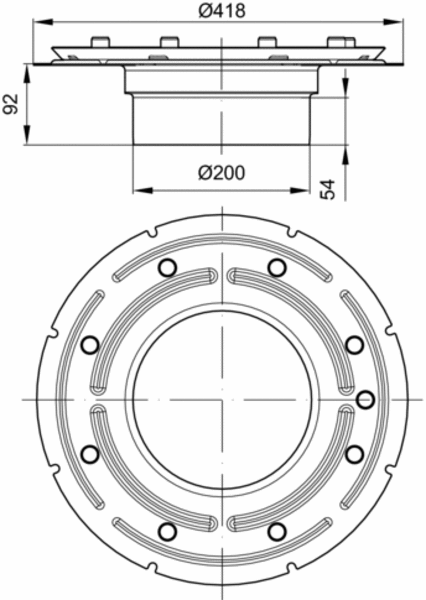

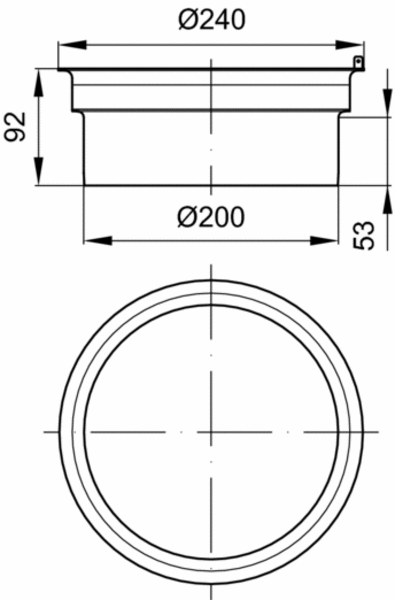

Element za nadvišenje ACO slivnika FHD 218Tip prirubniceDužina
[mm]
Širina
[mm]
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Bez prirubnice za hidroizolaciju242242408209408219pdf
Sa prirubnicom za prihvat hidroizolacije418418408226408236pdf
Sa prirubnicom za uklještenje hidroizolacije418418408227408237pdf

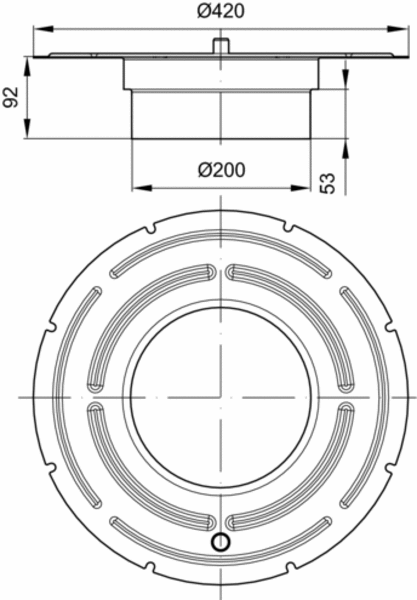

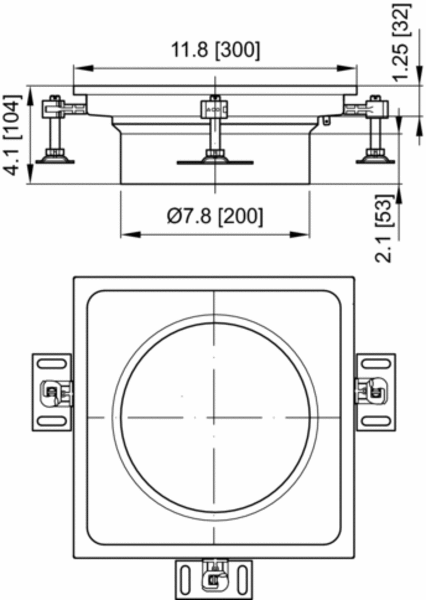

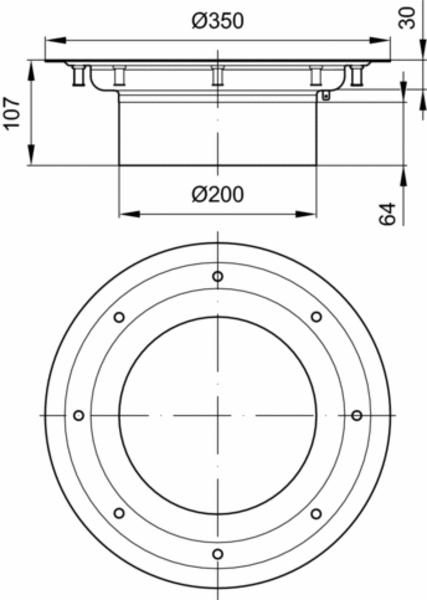

Gornji dio za ACO slivnik FHD 218

Tip prirubniceBroj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Standardna prirubnica408228408238pdf
Prirubnica za hidroizolacione premaze408242408252pdf
Sa prirubnicom za prihvat hidroizolacije408243408253pdf
Sa prirubnicom za prihvat hidroizolacije i drenažnim otvorima408247408257pdf

Pokrovne rešetke za dimenzije rama 300 x 300 mm

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Livena pokrovna rešetka, FHD, protuklizna
 M125416944-pdf
Gredičasta pokrovna rešetka, FHD, protuklizna ili ne
M125408037408137pdf
C250408045408145pdf
Mrežasta pokrovna rešetka, protuklizna ili ne
L15408034408134pdf
408035408135pdf
Quadratto pokrovna rešetka
L15408036408136pdf
Heelsafe pokrovna rešetka
L15408040408140pdf
Multi-Slot 5 pokrovna rešetka, protuklizna
L15408042408142pdf
Slot pokrovna ploča
M125408039408139pdf



Okrugle rešetke

Slika proizvodaKlasa
nosivosti
Broj artikla
AISI 304
Broj artikla
AISI 316L
Tehnički
crtež
Gredičasta pokrovna rešetka, protuklizna
L159714897388pdf

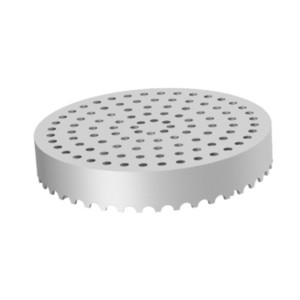

Perforirana pokrovna rešetka
L159715397390pdf
